带开口销限位的套筒式管路接头结构

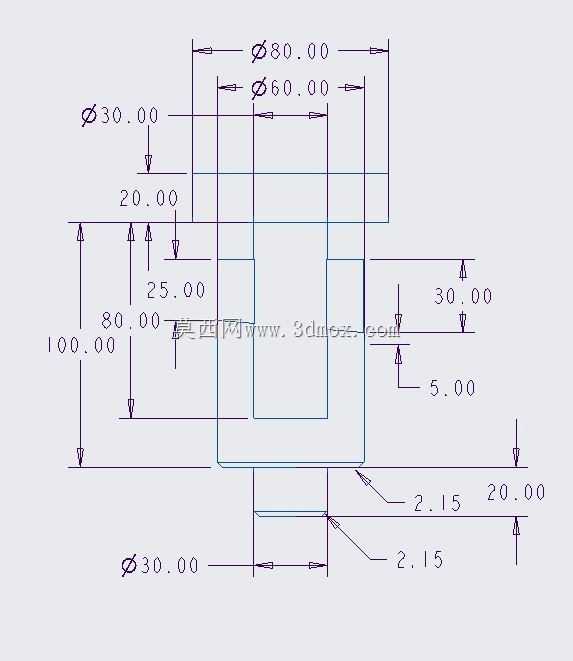

　　在工业流体输送系统的阀组装配环节，这类带开口销限位的套筒接头是解决管路与阀件快速对接、防松脱的核心连接件，常见于中低压气动、液压控制回路以及仪表测量管路的终端连接场景，尤其适配需要频繁拆装检修的仪器仪表阀块安装工位，能在不借助专用压接工具的前提下完成可靠连接，大幅降低现场运维的操作门槛。从结构功能来看，该接头主体采用阶梯轴式套筒构型，大直径端作为对接承压面，与阀块的安装孔位端面贴合实现轴向定位，中段的环形凸台用于匹配管路的密封垫圈安装位，小直径端直接插入待连接的管路内孔，通过过盈配合实现初步的径向密封；两侧对称布置的开口销安装位贯穿套筒侧壁，销体插入后会同时卡入阀块安装座的对应卡槽与套筒的销孔内，从根本上避免管路受流体压力冲击、设备运行振动时出现的接头轴向窜动、松脱问题，相比传统的螺纹连接方式，这种销接限位结构不会因反复拆装出现螺纹滑牙失效，也不需要在安装时涂抹螺纹密封胶，适配洁净度要求较高的仪表气路、低压液压油路场景。

　　设计过程中首先要明确安装边界：套筒的总长度需要匹配阀块安装座的沉孔深度，保证接头装入后大端端面与阀块表面齐平，不会突出安装面影响周边阀件的布局；套筒的内孔通径需要与对接管路的通径完全一致，避免通径突变造成流体节流、压损增大，影响仪表测量精度或阀件的响应速度；开口销的安装孔位置需要经过受力校核，孔位距离套筒端面的距离要大于销体直径的1.5倍，避免受拉时孔位处出现应力集中导致套筒侧壁开裂，同时销孔的轴线需要与套筒轴线垂直，保证开口销插入后能完全卡入安装座的环形卡槽内，不会出现偏载导致销体剪切断裂。

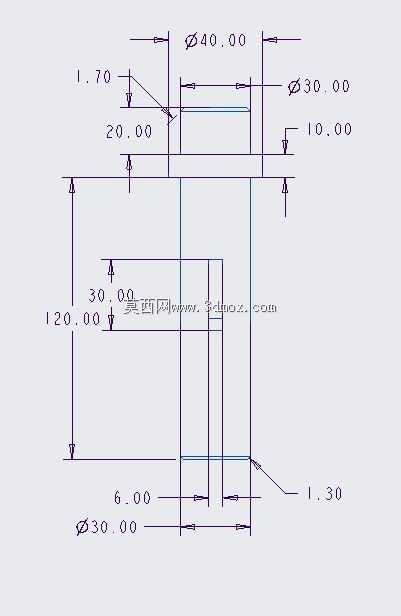

　　外形尺寸方面，套筒大端外径比阀块安装孔的内径小0.1-0.2mm，作为装配间隙方便现场快速插接，中段凸台的外径比密封垫圈的内径大0.3mm，保证垫圈安装后不会出现移位脱落，小端插入段的外径比管路内孔大0.05-0.1mm，通过橡胶或紫铜垫圈的压缩变形实现端面密封，不需要额外加工密封槽就能满足中低压工况下的密封要求；开口销采用标准的弹性圆柱销构型，安装后销体两端会略微张开，卡在套筒外侧的沉孔内，不会因振动从销孔中滑出，日常检修时只需要用尖嘴钳夹住销体端部就能拔出，快速完成接头的拆卸更换，相比卡套式接头的安装要求，这种结构对管路切口的平整度要求更低，现场施工时即使管路切口存在轻微倾斜，也能通过垫圈的压缩补偿实现密封，非常适合现场安装条件有限的工业管路铺设场景。

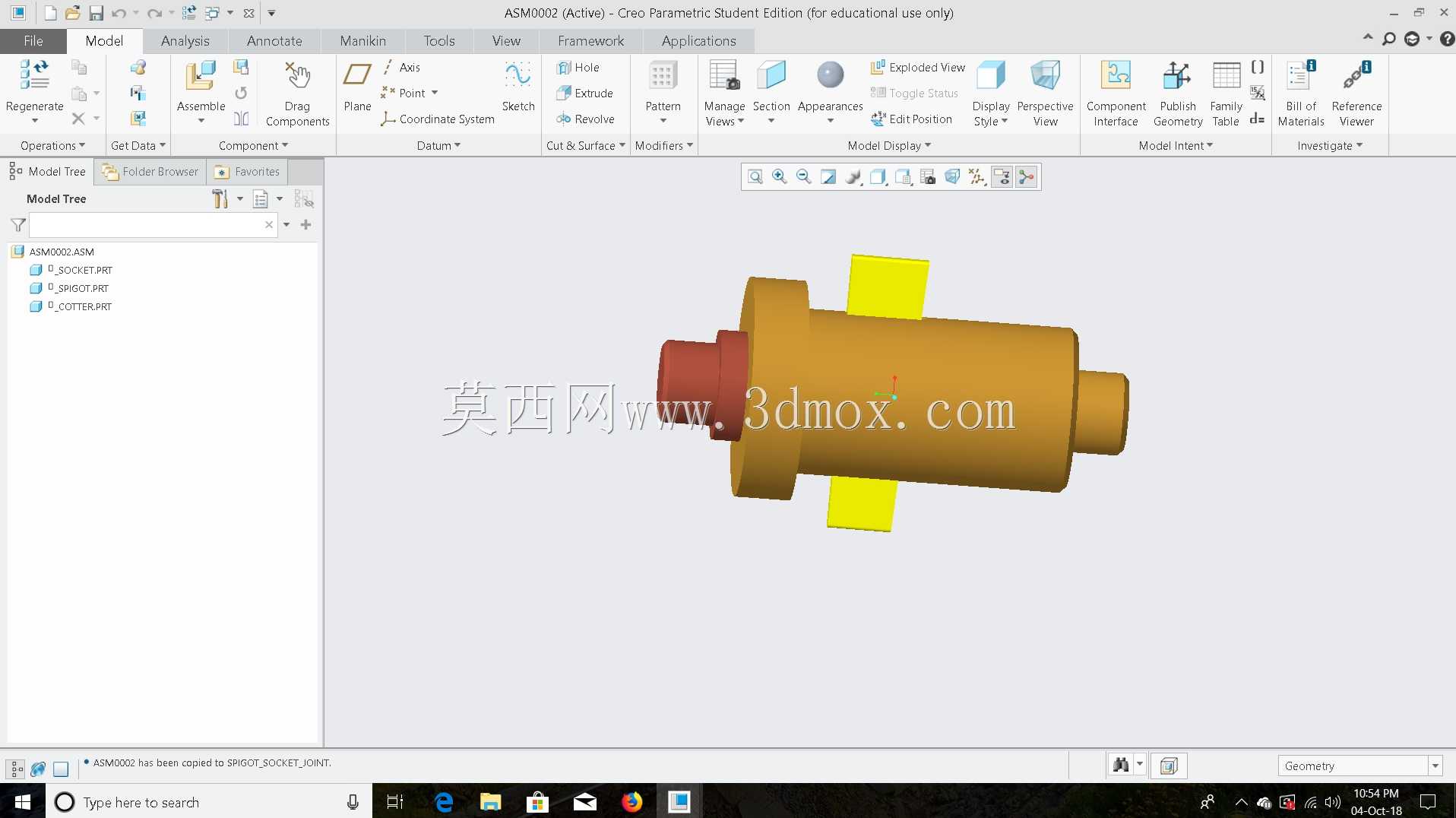

　　在实际应用中，这类接头常配套用于仪表阀组的气源接口、小型气动控制阀的管路连接，以及设备内部润滑油路的分支连接，工作压力覆盖0-1.6MPa的常规工况，适用介质包括压缩空气、液压油、低压清水等非强腐蚀性流体，结构上没有易损的薄壁部件，整体采用金属切削加工成型，使用寿命与所配套的阀件保持一致，正常工况下不需要定期更换，只有在密封垫圈出现老化渗漏时才需要拆开更换垫圈，运维成本远低于传统的螺纹接头或卡套接头。建模过程中需要重点保证销孔与套筒轴线的位置度公差，以及各段阶梯轴的同轴度要求，避免加工后出现接头插装卡滞、销体无法顺利插入的问题，同时套筒的所有锐边都需要做倒钝处理，防止安装时割伤密封垫圈或划伤操作人员。
