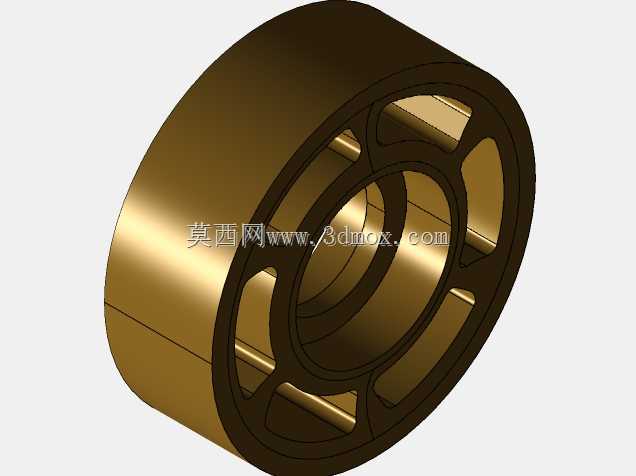

铜质镂空轮式阀芯结构三维数模

项目分类:阀门 发布时间:2025-10-12 ID:1086593
  • 铜质镂空轮式阀芯结构三维数模

  这款轮式阀芯构件主要应用于中小通径的流体控制阀组内部,是阀块实现通路切换、流量调节的核心运动部件,常见于液压控制系统、气动回路、低压给排水阀组以及小型工业流体配比设备的阀腔内部,直接决定阀组的换向精度、流通阻力与密封可靠性。从结构设计来看,整体采用同轴回转体构型,外圆柱面为精加工配合面,加工时需严格控制圆柱度与表面粗糙度,装配时与阀体内腔形成间隙密封配合,既保证阀芯往复或旋转动作的顺滑度,又能将内泄漏量控制在行业允许的阈值范围内。

  内部采用辐条式镂空支撑结构,六组沿圆周均布的辐条连接内外同轴环体,在保证整体结构刚性、抗扭强度的前提下,最大化留出流体过流通道,有效降低介质流经阀芯时的沿程阻力,同时大幅减少构件自身重量,降低驱动阀芯动作所需的推力或扭矩,适配小功率电磁驱动、手动旋钮驱动等多种驱动形式。设计过程中首先根据阀组的额定通径确定阀芯的外径尺寸,外圆直径需与阀体内孔做基孔制间隙配合,配合公差通常选取H7/g6等级,兼顾动作灵活性与密封性能;轴向长度则根据阀腔的安装深度、通路开口的轴向位置确定,保证阀芯在全行程动作时,各通路口的开闭时序匹配设计要求,不会出现通路串腔、截流不彻底的问题。

  镂空辐条的截面采用带圆角的矩形构型,避免应力集中,在介质长期冲刷、频繁换向受力的工况下,不会出现辐条断裂、变形的问题;内外环的壁厚经过强度校核,既能承受额定工作压力下的介质挤压,也不会因为壁厚过大造成材料浪费、整体重量超标。实际装配时,阀芯两端通常配合复位弹簧、密封挡圈使用,外圆面根据输送介质的不同,可选择镀硬铬、氮化处理等表面处理工艺,提升耐磨性能与抗腐蚀能力,适配液压油、压缩空气、清水、弱腐蚀性化工介质等多种输送场景。

  在阀组调试阶段,该结构的阀芯因为过流通道均匀分布,在小开度调节时不会出现明显的流量脉动,流量特性曲线线性度更好,便于实现精准的流量调节;同时对称的辐条结构让阀芯在动作时受力均匀,不会出现偏磨、卡滞的问题,有效提升阀组的整体使用寿命,减少后期维护更换的频次。建模过程中对所有配合面、过渡圆角都做了精确的几何约束,圆周均布的辐条采用阵列特征生成,保证各结构的位置度公差符合加工要求,数模可直接用于后续的工程图导出、数控加工编程或者3D打印样件验证,结构细节完全匹配实际加工工艺要求,不存在无法落地的工艺死角,所有棱边的倒角、圆角都按照实际机加工的工艺要求做了处理,避免后续加工时出现毛刺清理不净、装配干涉的问题。
