异径法兰方形接口弯式管路连接件

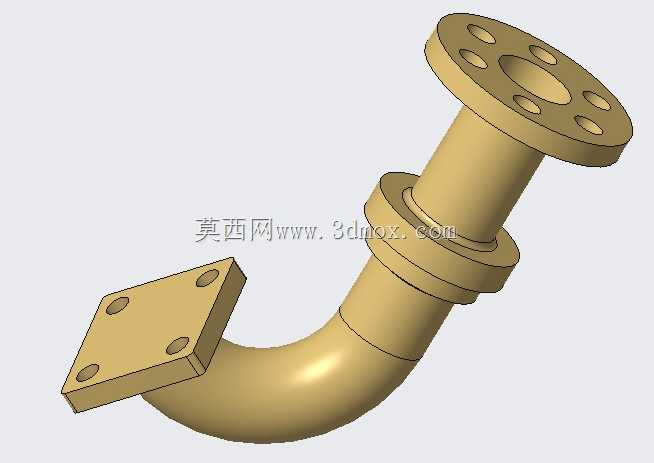

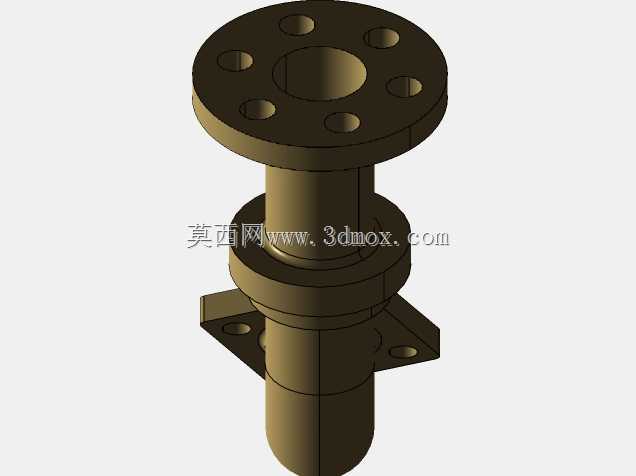

　　这款弯式管路连接件主要应用在工业流体输送系统的管路转向接驳场景，常见于化工流体输送、小型液压动力回路、设备内部气路排布等需要改变管路走向、同时适配不同安装接口形式的位置，能够在有限的设备安装空间内完成管路90度转向的过渡连接，避免直管接驳带来的空间占用过大、管路弯折应力集中的问题。从结构设计来看，该连接件一端采用标准圆形法兰结构，法兰端面均匀分布6个螺栓安装孔，中心设置贯通的流体通道，法兰与管身衔接位置做了加厚凸台处理，能够提升法兰连接时的结构强度，避免螺栓锁紧时法兰根部出现应力开裂的问题；另一端采用方形安装座结构，座体四角分布4个沉头安装孔，可直接通过螺栓固定在设备侧壁、阀块端面或者泵体的输出接口上，方形座与弯管衔接位置同样做了圆弧过渡处理，减少流体在转向位置的阻力损失。

　　管身的弯曲段采用大圆弧过渡设计，弯曲半径大于管身通径的1.5倍，这种设计能够有效降低流体流经弯道时的湍流现象，减少输送过程中的压力损失，同时也能避免固体颗粒类输送介质在弯道位置堆积堵塞。设计过程中首先需要确定两端接口的安装边界尺寸：圆形法兰端的外径、螺栓孔分布圆直径、螺栓孔直径、法兰密封面的厚度都需要匹配对应通径的法兰连接标准，保证与对接管路的法兰能够完全贴合密封；方形安装座端需要确定安装座的边长、安装孔的孔距、沉头孔的深度，保证安装后座体与对接面完全贴合，不会出现安装间隙导致的泄漏问题。

　　弯管段的中心高度、两端接口的相对位置尺寸需要结合实际安装空间的避让需求确定，要保证安装后弯管不会与周边的设备零部件、其他管路产生干涉，同时要核算弯管段的壁厚，根据管路的额定工作压力选择合适的壁厚数值，保证管路在额定压力下不会出现变形、破裂的问题。在实际使用场景中，这类异接口弯管件经常用在设备阀组到外部管路的转向接驳位置，比如小型液压站的阀组输出端，阀块本身的输出接口是方形平面的安装面，而外部连接的管路是法兰连接的硬管，这时候就需要这种一端方座、一端法兰的弯管件完成过渡，不需要额外增加转接头，减少管路的连接节点，也就降低了泄漏的风险。

　　在气路系统中，这类弯管件也可以用在空压机的输出端到储气罐的管路连接上，大圆弧的弯管结构能够降低压缩空气输送时的风阻，减少空压机的负载损耗。设计建模时需要注意几个关键的工程细节：一是法兰端的密封面要保证平面度要求，建模时要预留密封槽的位置或者保证密封面的粗糙度要求对应的加工余量；二是方形安装座的沉头孔深度要匹配所选螺栓的长度，保证螺栓锁紧后头部不会高出安装座平面，避免影响其他部件的安装；三是弯管段的内壁要做圆滑过渡，不能出现台阶或者锐角，不然会在流体长期冲刷下出现局部磨损，缩短管件的使用寿命；四是两端接口的同轴度、位置度公差要在建模时明确标注，保证加工后能够顺利对接，不会出现安装错位的问题。从安装边界来看，这款弯管件的整体安装占用空间由法兰外径、方形座边长、弯管的中心高度共同决定，在做设备整体布局时，需要预留出法兰端螺栓锁紧的操作空间，以及方形座端螺栓安装的扳手空间，避免安装时因为空间不足无法完成螺栓锁紧操作。另外，管身的外圆尺寸也要考虑周边的安全间隙，尤其是在有运动部件的设备内部，要保证弯管与运动部件之间保留足够的安全距离，避免运动过程中磕碰管路造成损坏。
