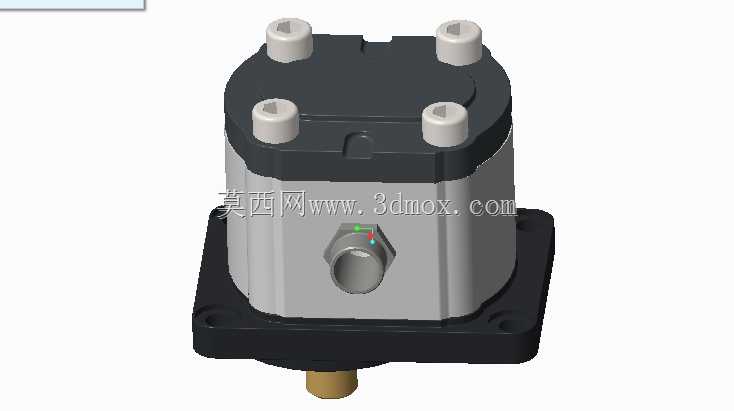

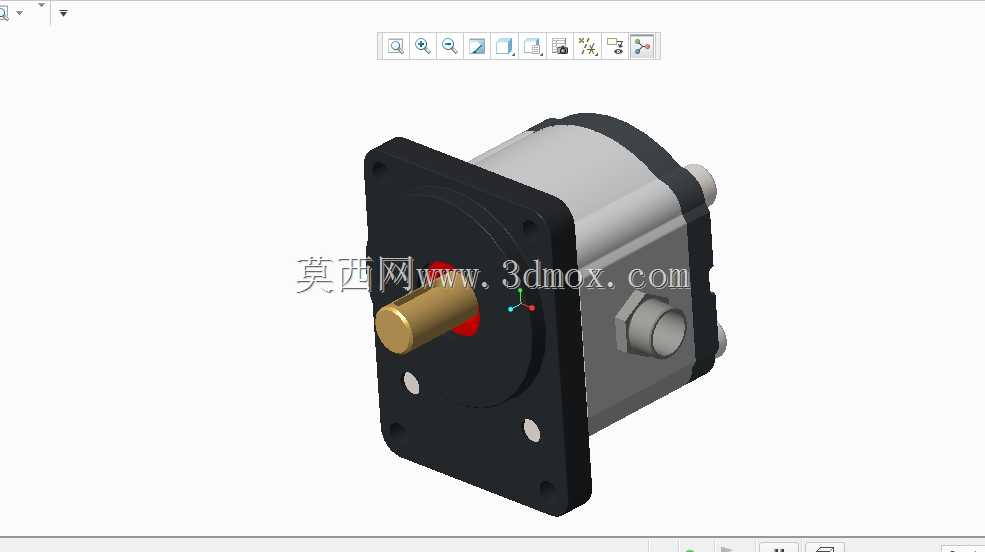

一体式齿轮轴传动零件结构设计

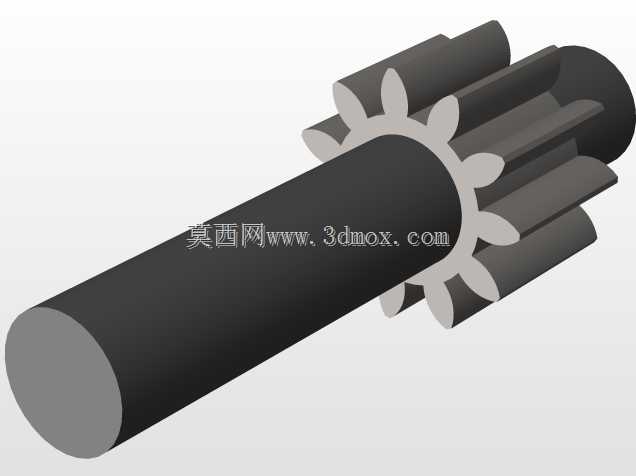

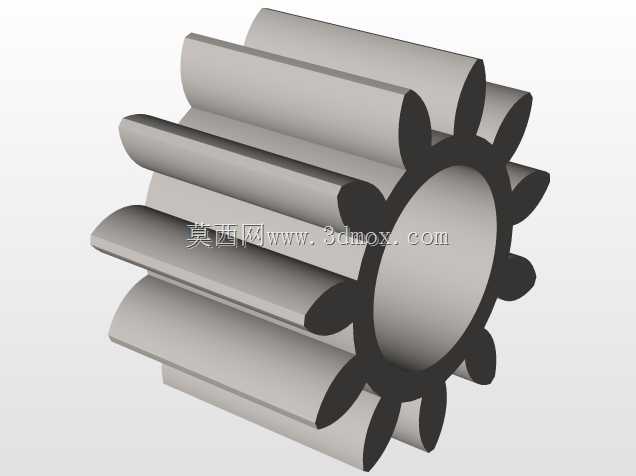

在中小功率传动系统的布局中，一体式齿轮轴的应用场景十分广泛，从轻工包装设备的动力输入单元，到小型机床的进给传动链路，再到自动化输送线的驱动端，都能见到这类零件的身影。不同于分体式装配的齿轮与轴结构，一体式齿轮轴将轮齿直接加工在轴体上，省去了齿轮与轴之间的键连接、过盈配合等装配环节，从根源上避免了配合间隙带来的传动回差，也消除了长期交变载荷下键槽剪切失效、配合面打滑的风险，非常适合对传动精度有一定要求、安装空间紧凑的传动工位。

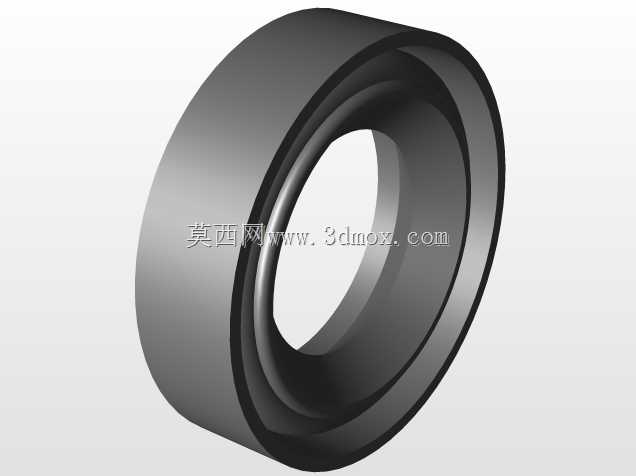

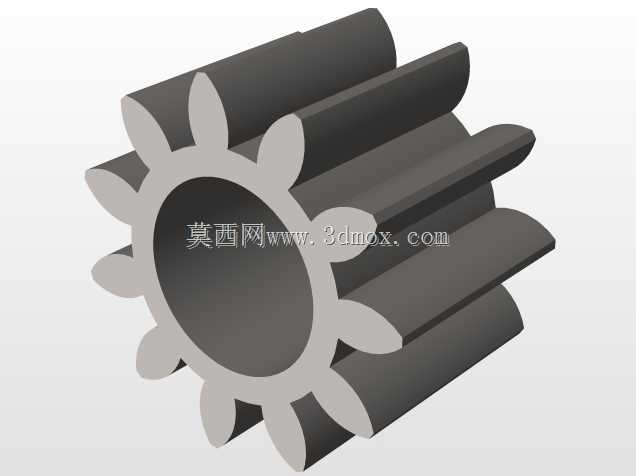

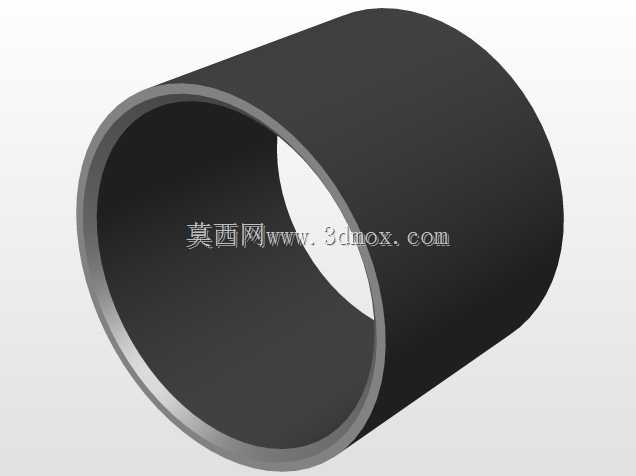

从实际功能特性来看，这类齿轮轴通常承担小减速比的一级传动任务，轮齿部分多采用直齿设计，加工难度低，装配时无需考虑轴向啮合对位的复杂调整，安装容错率更高。轴身部分为等直径光轴结构，两端可直接适配深沟球轴承或者含油轴承作为回转支撑，轴承安装位的轴段公差通常取k6级过渡配合，既保证轴承内圈与轴的同步回转，又不会因为过盈量过大导致轴承装配时内圈涨大、预紧力异常升高。轮齿部分位于轴身中段，啮合时的径向力可以均匀分散到两侧的支撑轴承上，轴的受力跨度小，抗弯截面模量足够，额定载荷下的轴身挠度可以控制在0.02mm以内，不会因为轴的弯曲变形导致轮齿偏载、啮合异响。

设计这类零件时，首先要核算传动链路的额定输入扭矩，结合选定的模数、齿数计算轮齿的接触强度与弯曲强度，确认齿根圆角的取值足够避免应力集中——很多新手设计时容易忽略齿根圆角，直接采用清根结构，在频繁正反转的冲击载荷下，齿根位置很容易萌生疲劳裂纹，最终导致断齿失效。其次要确认轴上零件的安装边界：轮齿的齿顶圆直径要小于两侧轴承的内圈外径，否则装配时齿轮无法穿过轴承安装位，会直接导致零件无法组装；轴的两端要设计合适的倒角，通常取1×45°，既方便轴承压装，也能去除轴端的加工毛刺，避免装配时划伤轴承内圈或者操作人员。另外，轮齿的轴向位置要严格匹配配对齿轮的啮合宽度，设计时要预留0.5-1mm的轴向窜动间隙，避免因为加工累积误差导致轮齿端面顶死，出现运转卡滞的问题。

从安装适配的角度来说，这类一体式齿轮轴不需要额外的齿轮轴向固定结构，比如轴用挡圈、锁紧螺母这些零件都可以省去，整个传动节点的零件数量更少，装配工序更短，后期维护时拆解也更方便。轴身的表面粗糙度要根据功能段区分：轴承安装位的粗糙度取Ra1.6，保证配合面的接触刚度；轮齿齿面的粗糙度取Ra3.2，降低啮合时的摩擦损耗，减少运转噪音；非配合的轴段粗糙度取Ra6.3即可，不需要过高的加工精度，避免不必要的加工成本抬升。材料选择上，常规工况下采用45号钢调质处理即可，齿面硬度可以达到HB220-250，足够应对日常的传动磨损；如果是高速重载的应用场景，可以换成40Cr材料，齿面进行高频淬火处理，硬度提升到HRC45-50，承载能力可以提升40%以上，同时齿面的耐磨性能也会显著增强，使用寿命更长。

在实际的设备调试中，这类齿轮轴的啮合间隙调整也比分体结构更简单，只需要调整配对齿轮的中心距，将齿侧间隙控制在0.1-0.2mm之间，就能保证运转平稳，不会出现回程间隙过大的问题。要注意的是，装配时不要直接敲击轮齿部分，避免齿面出现磕碰伤，导致运转时出现周期性异响；轴承压装时要采用专用套筒抵住轴承内圈，不要通过滚动体传递压装力，否则会导致轴承滚道损伤，提前失效。日常维护时，只需要定期在轮齿啮合位置涂抹润滑脂，就能保证长期稳定运转，不需要额外的复杂保养工序。
