十字滑块式奥尔德姆联轴器结构设计

　　在中小功率传动系统的布局中，两轴对中误差的补偿一直是结构设计阶段需要优先考量的环节，奥尔德姆联轴器也就是常说的十字滑块联轴器，正是针对存在径向偏移的平行轴传动场景开发的连接部件，这类部件不会像刚性联轴器那样对安装对中精度提出极高要求，也不会像弹性联轴器那样存在橡胶元件老化失效的问题，在低速、载荷平稳的传动工位上有着极高的应用普及率。从实际应用场景来看，这类联轴器常出现在轻工输送设备、小型机床进给机构、普通功率的泵类传动端，还有各类对安装空间有严格限制、无法保证两轴绝对同轴的传动工位，部分开式传动的小型设备上，甚至能看到服役超过十年的同结构联轴器，只要润滑到位，这类部件的失效概率远低于带弹性元件的连接结构。

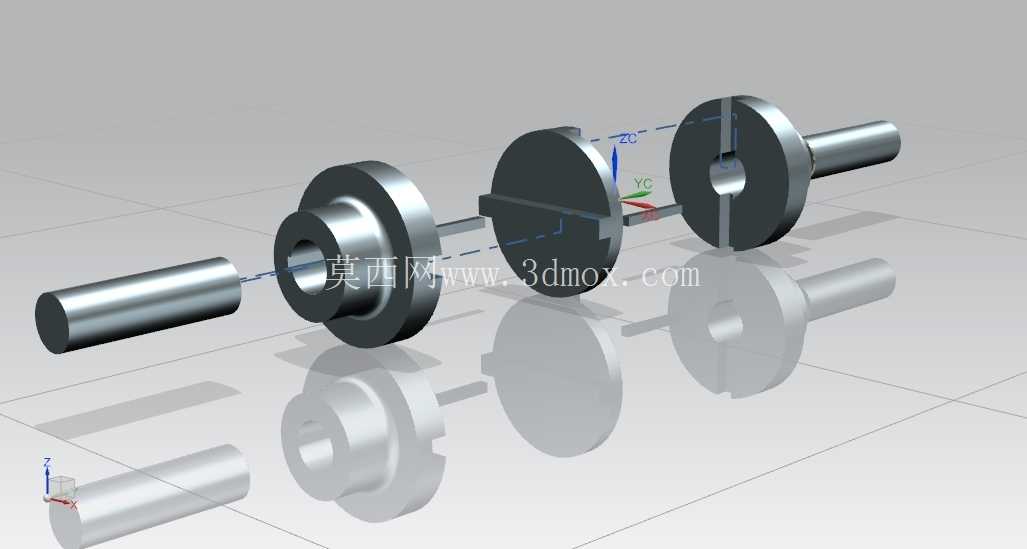

　　从功能特性上看，这套结构的核心补偿逻辑来自中间的十字滑块盘，滑块两端的凸榫呈90度垂直分布，分别嵌入两侧轴端半联轴器的凹槽内，当两轴存在径向偏移时，滑块可以在凹槽内做小幅的滑动，以此抵消安装过程中产生的平行度误差，不需要额外的调整结构就能正常传递扭矩。和齿式联轴器相比，它没有复杂的齿形加工要求，普通铣削设备就能完成所有零件的加工，制造成本更低，维护也更简单，只需要定期在滑块和凹槽的配合面补充润滑脂，就能避免滑动面出现干摩擦磨损。和膜片联轴器相比，它能承受的径向偏移量更大，对安装时的对中操作容错率更高，不需要专门的对中仪器反复调整，现场装配的效率更高，很适合非精密级的通用传动场景。

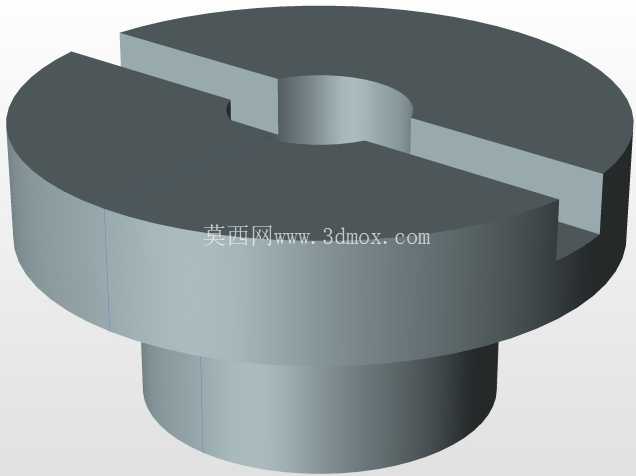

　　设计这套结构的时候，首先要明确的是传递扭矩的边界，两侧半联轴器的轴孔直径要和被连接轴的轴径做匹配设计，轴孔的键槽尺寸要符合对应轴径的平键标准，避免出现键连接强度不足的问题。中间滑块的凸榫宽度和半联轴器的凹槽宽度要采用间隙配合，间隙量控制在0.1到0.3毫米之间，间隙太小会导致滑块滑动卡滞，无法起到偏移补偿的作用，间隙太大则会在传动换向时产生明显的冲击，加快配合面的磨损。滑块的厚度要根据补偿的最大径向偏移量来确定，一般来说，这类结构允许的最大径向偏移量不超过滑块凸榫宽度的四分之一，偏移量过大会导致滑块和凹槽的接触面积过小，局部压应力超过材料的屈服强度，出现压溃变形的问题。

　　从安装边界来看，整套联轴器的轴向总长度要控制在被连接两轴的轴端预留间隙范围内，两侧半联轴器的轮毂长度要和轴端的插入深度匹配，保证轴端顶到半联轴器的孔底时，两个半联轴器的端面和中间滑块之间留有0.5到1毫米的轴向间隙，避免轴系受热伸长时，两个半联轴器顶死滑块，导致额外的轴向载荷传递到两端的轴承上。半联轴器的外圆直径不能超过安装位置的径向空间限制，要和周边的机架、护罩等结构留有足够的安全间隙，避免运转过程中出现刮碰。滑块的材质一般会选择耐磨性能较好的材料，比如铸锡青铜或者尼龙，在载荷不大的场景下用尼龙滑块还能起到一定的缓冲作用，降低传动过程中的噪音，而重载场景下则需要用金属滑块，同时要设计注油孔，方便定期补充润滑剂。

　　在建模过程中，需要重点关注配合面的公差设定，凹槽的两侧面要给出对称度公差，保证凸榫和凹槽的接触均匀，避免出现单侧受力过大的问题。两侧半联轴器的轴孔和外圆要保证同轴度，减少运转过程中的不平衡量，虽然这类联轴器适用的转速不高，但如果同轴度误差过大，还是会在高速段产生额外的振动。另外，滑块的两个凸榫的垂直度也要严格控制，如果两个凸榫的垂直度误差超过允许范围，会导致两轴的传动出现附加的角度偏差，加快两端支撑轴承的磨损。实际选型过程中，不能单纯按照轴径来选联轴器，还要核算传动系统的峰值扭矩，保证联轴器的额定扭矩是系统峰值扭矩的1.5倍以上，避免出现过载剪断滑块凸榫的问题，部分有过载保护需求的工位，还可以特意降低滑块的凸榫强度，让联轴器在过载时首先失效，保护后端的贵重传动部件不被损坏。
