倒角加工用阀块配套工装结构设计

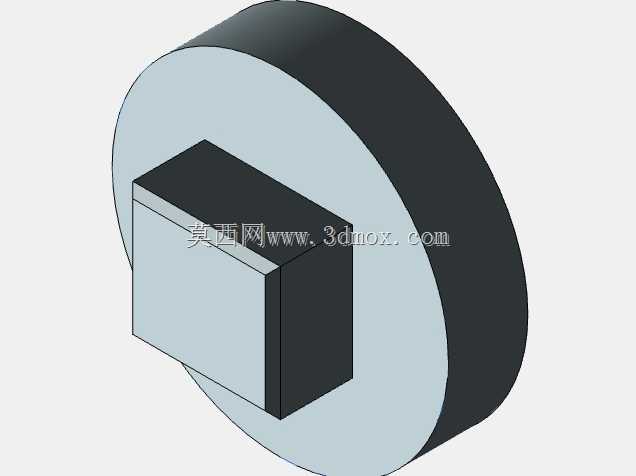

　　在阀门配套阀块的机加工产线里，倒角工序一直是容易被忽略却直接影响后续装配密封性、管路连接顺滑度的关键环节，这款配套的倒角加工工装，就是针对阀块类零件端面、孔口倒角作业的定位承载结构，从实际车间加工的痛点出发做的结构适配。很多车间做阀块倒角的时候，要么直接把阀块夹在台钳上，找正时间长，遇到批量加工的时候重复定位精度差，倒角深度不均，要么是用通用垫块承托，阀块的方形安装端和圆形的法兰对接面没有对应的定位限位，加工的时候容易出现窜动，导致倒角偏斜，甚至刮伤已经加工好的密封面，后续试压的时候出现渗漏隐患。这款工装的结构设计完全贴合阀块的外形特征，主体采用圆盘式承托基座，基座的端面做了高精度的平面磨削处理，平面度控制在0.02mm以内，能够和阀块的圆形对接端面完全贴合，避免装夹的时候出现翘曲，基座中心预留的方形嵌合槽，尺寸和阀块突出的方形安装段做了H7/g6的间隙配合，装夹的时候只需要把阀块的方形段对准嵌合槽放入，不需要反复找正，就能保证阀块的轴线和工装基座的轴线完全重合，倒角刀具沿着基座外圆的引导路径走刀，就能保证整圈倒角的角度、深度完全一致，不会出现深浅不一、偏边的问题。从安装边界来看，圆盘基座的外径比常规同规格阀块的法兰外径大15mm，既能够给倒角刀具的走刀留出足够的避让空间，又不会因为尺寸过大占用机床工作台过多的装夹位置，基座的厚度经过受力校核，在常规倒角切削力的作用下不会出现形变，底部做了标准的卡盘装夹位，能够直接适配普通车床、数控车床以及台式倒角机的三爪卡盘装夹，不需要额外做转接法兰，换线使用的时候拆装非常方便。在实际应用场景里，这款工装不仅能用于阀块端面的外圆倒角，还能配合不同的导向套，完成阀块上各个油口的孔口倒角作业，只需要更换对应孔径的导向衬套，就能保证孔口倒角的同轴度，避免倒角偏斜导致的O型圈安装时被切伤的问题。

　　很多一线操作的师傅都有体会，阀块类零件因为油口多、密封面多，倒角质量直接影响后续的装配效率，之前用通用工装装夹，每个工件找正就要花一两分钟，批量加工的时候效率很低，而且容易出废品，用这款专用的定位工装之后，装夹一个工件只需要几秒钟，重复定位精度能控制在0.03mm以内，倒角的一致性大幅提升，后续装配的时候密封件的安装顺畅度明显提高，试压的一次合格率也能得到保障。设计的时候也考虑了工装本身的耐用性，基座和方形嵌合槽的接触部位做了局部淬火处理，硬度达到HRC45-50，长期装夹工件也不会出现磨损凹陷，避免因为工装磨损导致的定位精度下降，基座的外圆做了轻微的倒角处理，不会在装夹、搬运的时候划伤操作人员，也不会和刀具发生干涉。

　　不同于通用的机加工夹具，这款工装完全是针对阀块倒角工序的专属设计，没有多余的结构，整体结构紧凑，制造难度低，普通的机加工车间就能完成加工制作，不需要复杂的热处理或者高精度加工设备，使用的时候也没有复杂的操作步骤，新入职的操作工人只需要简单讲解就能熟练使用，不会因为操作复杂度高导致装夹失误。在阀块加工的工艺路线里，倒角工序一般安排在精铣端面、钻镗油口之后，表面阳极氧化或者发黑处理之前，这个阶段工件的各个尺寸已经基本加工到位，装夹的时候不能夹伤已经加工好的表面，这款工装的承托端面做了抛光处理，和工件接触的时候不会留下压痕，方形嵌合槽的边角做了微小的避让沉槽，不会和工件方形段的棱边发生硬接触，避免硌伤工件的棱边，影响后续的外观质量。

　　另外，工装的圆盘基座上还预留了两个对称的拆卸螺纹孔，当工件和嵌合槽因为切削液的粘性出现轻微粘附的时候，只需要用螺栓拧入拆卸孔，就能平稳把工件顶出，不需要用铜棒敲击工件，避免敲击导致的工件变形或者表面损伤，这也是从实际加工的细节出发做的人性化设计，很多工装设计的时候容易忽略拆卸的便利性，导致工人操作的时候图省事用硬物敲击，反而损坏工件或者工装本身。从受力角度分析，倒角加工的时候切削力是沿着工件圆周方向的切向力，方形嵌合槽的侧壁能够完全承受这个方向的切削力，不需要额外的夹紧机构就能保证工件不会转动，相比台钳装夹的方式，不会因为夹紧力过大导致阀块的薄壁部位出现形变，尤其是对于那些内部有细长油道的阀块，过大的夹紧力很容易导致油道变形，影响后续的油路通畅，这种嵌入式的定位方式，夹紧力是均匀作用在工件的整个方形段侧壁，受力均匀，不会出现局部应力集中的问题，能够很好的保护工件的内部结构不受装夹力的影响。
