M4六角头平头外螺纹紧固螺柱

这款M4规格的六角头平头螺柱，是工业装配场景中应用极广的一类可拆卸紧固连接件，日常在仪器仪表阀块组装、小型机电设备内部构件锁紧、低压流体控制组件的叠层固定场景中，都能见到这类零件的身影。不同于全螺纹螺栓需要配合螺母完成锁紧，这类螺柱常直接旋入预制内螺纹的基体孔位，靠六角头的承压面完成被连接件的压紧固定，在安装空间受限、无法从基体背面操作螺母的装配场景下，这类结构的紧固优势十分突出。

从结构设计逻辑来看，六角头的造型完全适配标准开口扳手、套筒扳手的施力需求，六方受力面的扭矩传递效率高，拧紧过程中不容易出现打滑脱力的问题，相比一字、十字槽的头部结构，能承受更大的预紧扭矩，适合需要稳定预紧力的装配工位。头部采用平头承压设计，拧紧后头部端面与被连接件表面完全贴合，不会出现突出的圆弧或锥面结构，既可以避免安装后头部剐蹭周边管线或构件，也能让被连接件的受力面均匀承压，减少局部应力集中导致的薄板件变形问题。

螺纹部分采用标准M4公制粗牙螺纹设计，牙型角60度，螺距匹配常规M4内螺纹的加工参数，不需要定制特殊丝锥就能完成基体螺纹孔的加工，通用性极强。螺纹段的长度设计覆盖了常规2到3层薄板叠装的厚度需求，安装时只要保证螺纹旋入基体的深度达到3倍以上螺纹公称直径，就能获得足够的锁紧力，不会因为振动出现螺纹滑牙、连接件松脱的问题。需要注意的是，这类螺柱的六角头对边尺寸严格遵循标准紧固件的尺寸规范，设计安装避让空间时，要在六角头周边预留至少1.5倍对边宽度的扳手操作空间，避免出现扳手无法卡入、无法完成拧紧操作的装配干涉问题。

在实际设备运维场景中，这类螺柱的可拆卸特性让设备后期检修、易损件更换的效率大幅提升，不需要破坏基体结构就能完成被连接件的拆装，相比铆接、焊接的固定方式，后期维护成本更低。在阀块类组件的装配中，这类螺柱常用来固定阀组的密封端盖、外接管线的定位支架，头部的平整端面可以配合平垫片增大承压面积，在铝合金、工程塑料这类低强度材质的基体上使用时，能有效避免拧紧过程中头部压溃基体表面的问题。

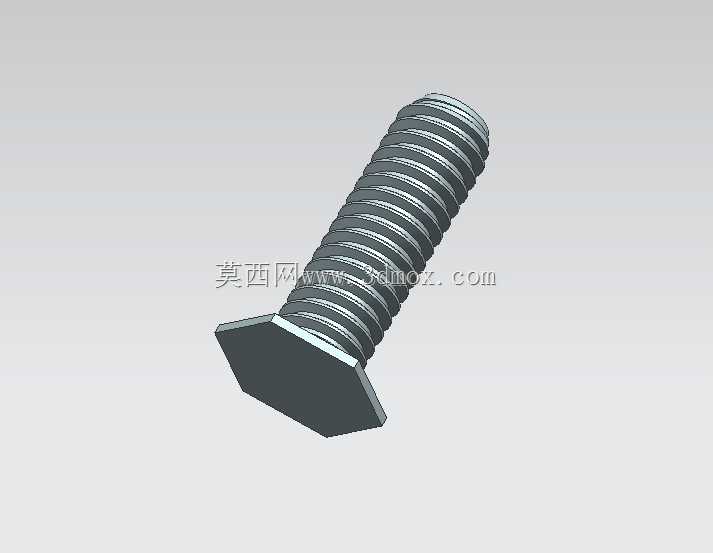

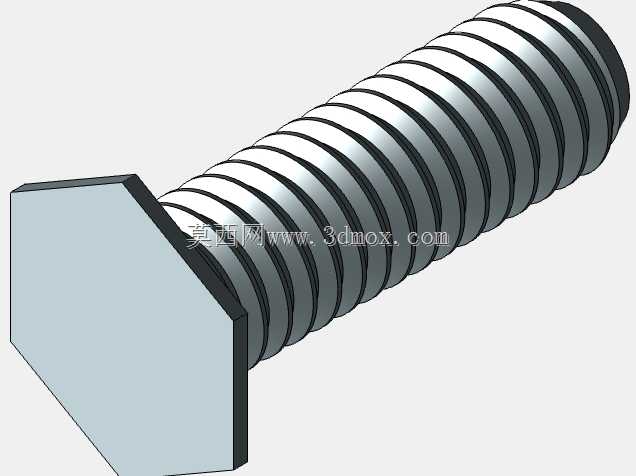

建模过程中，螺纹部分采用真实牙型扫描切除的方式构建，没有用贴图示意的简化处理，能直接导出工程图标注螺纹参数，也可以导入装配环境中做真实的螺纹干涉检查，避免设计阶段出现螺纹孔深度不足、螺柱旋入后顶到孔底的装配问题。六角头与螺杆衔接的位置做了标准的退刀槽结构，既符合实际机加工的工艺要求，也能减少衔接位置的应力集中，让螺柱在承受交变载荷时不容易出现根部断裂的失效问题。头部的承压面做了平面度的细节处理，模拟实际冷镦加工后的端面状态，装配仿真时能真实反映压紧后的接触面受力分布，给结构强度校核提供准确的模型参考。

针对不同的使用场景，这类螺柱可以搭配弹簧垫圈、平垫圈组合使用，在有振动的设备工况下，弹簧垫圈的防松结构能抵消振动带来的预紧力衰减，避免螺柱松动脱落。选型时需要注意，螺柱的总长度要扣除六角头的厚度，计算有效螺纹旋合长度时，要预留出被连接件的总厚度、垫圈厚度，保证旋入基体的螺纹长度满足强度要求，不能盲目选择过长的螺柱，避免螺纹旋入过深顶伤基体内部的流道或其他构件。在有密封要求的装配场景中，还可以在头部承压面增加密封垫片，靠螺柱的压紧力让密封垫片产生形变，填补结合面的微小间隙，避免流体从安装孔位渗漏。
