阀块内置曲柄滑块传动结构设计

在液压阀块、流体控制元件的内部传动设计中，常需要将旋转动力输入转换为阀芯的直线往复动作，以此实现流道通断、开度调节的核心功能，这套内置在阀块腔体内的曲柄滑块结构，正是针对这类紧凑安装场景开发的传动方案。不同于外置式的传动连杆结构，该设计将整套传动组件完全集成在阀块的加工腔体内部，不需要额外预留外部连杆的运动空间，能大幅缩小整个阀组的外形尺寸，在多路集成阀岛、小型流体控制模组这类对安装空间有严格限制的场景中，这类内置传动结构的优势尤为明显。

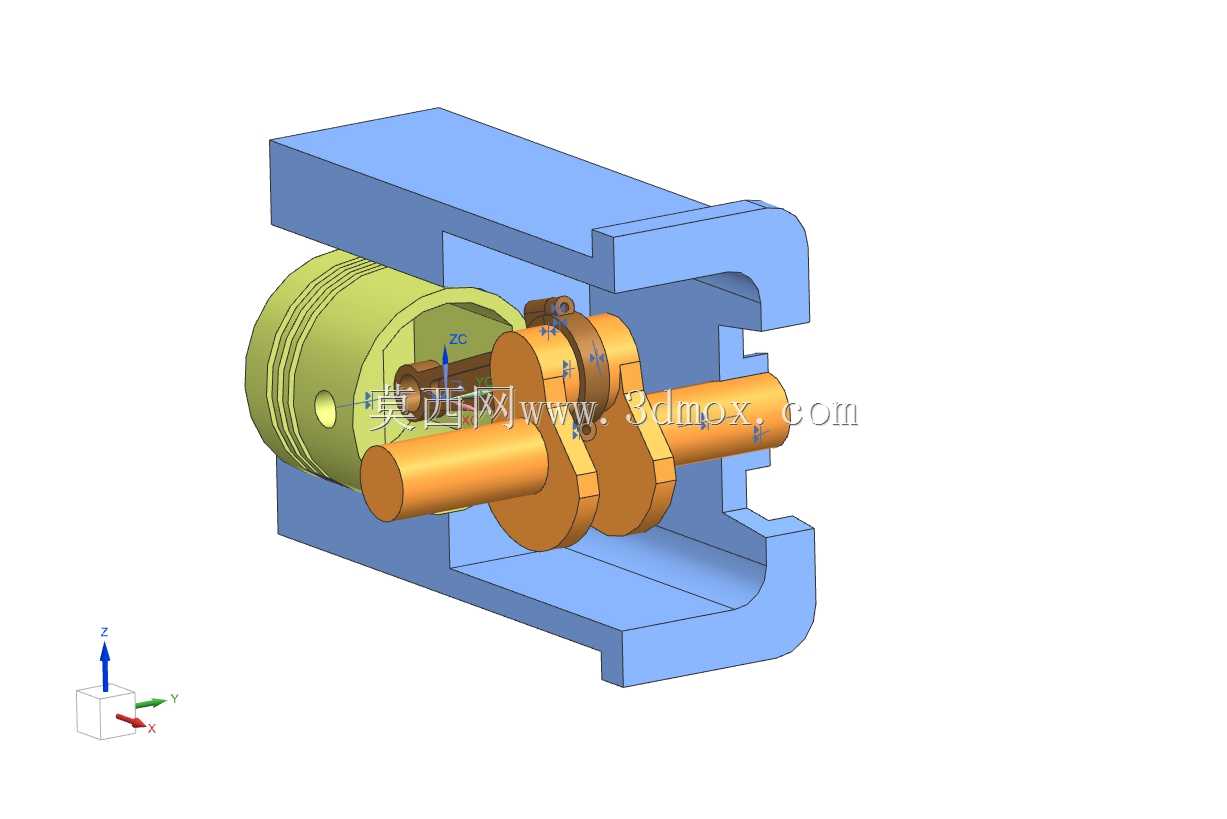

从结构组成来看，整套机构完全遵循平面四连杆的运动原理，其中曲柄部分采用偏心轴结构设计，旋转动力从轴端输入后，偏心段会做整周回转运动，通过铜套铰接的连杆将动力传递给端部的活塞式滑块，滑块被约束在阀块的圆柱形内腔中，仅能沿腔体轴线做直线往复运动，最终带动与滑块连接的阀芯完成动作。设计过程中需要严格控制三个核心部件的配合公差：曲柄偏心段与连杆大头孔的配合采用间隙配合，保证转动过程中无卡滞同时避免过大的回程间隙；连杆小头与滑块铰接处采用销轴定位，配合面预留润滑脂存储槽，减少长期往复动作的磨损量；滑块外圆与阀块内腔的配合采用H7/g6的间隙配合，外圆开设两道密封槽安装格莱圈，既保证滑块滑动顺畅，又能隔绝阀腔内的流体介质进入传动腔，避免介质中的杂质磨损铰接副。

安装边界方面，整套结构完全容纳在阀块的一体化加工腔体内，阀块外部仅需要预留曲柄轴的轴伸端用于连接动力输入部件，不需要额外设计外部的连杆防护结构，阀块腔体的加工尺寸需要完全匹配组件的运动包络：曲柄做整周转动时的最大回转直径需要小于腔体的宽度尺寸，避免转动过程中曲柄与腔体内壁发生干涉；滑块运动到前后止点时，端面与腔体端盖的距离需要预留至少2mm的余量，避免加工误差导致滑块撞缸；连杆在摆动过程中与曲柄、滑块的铰接角度需要控制在许用压力角范围内，压力角过大会导致传动效率下降，甚至出现机构死点无法正常动作。

实际应用中，这类内置曲柄滑块结构常被用在小型比例流量阀、两位四通换向阀的驱动端，相比传统的电磁铁直驱结构，通过曲柄滑块传动的结构可以通过调整曲柄的偏心距灵活调整滑块的行程，不需要重新设计阀芯的驱动结构，同时曲柄轴可以连接手动旋钮、小型伺服电机两种动力输入源，兼顾手动调试与自动控制的使用需求。在结构设计阶段，三维建模过程中需要做完整的运动仿真验证，逐一核对曲柄转动全角度下各部件的运动间隙，尤其是连杆摆动到极限位置时与阀块内腔侧壁的间隙、曲柄配重段与滑块端面的间隙，避免实际装配后出现运动干涉；同时需要对铰接位置做受力分析，根据阀腔内流体对滑块的最大反推力，核算曲柄轴、连杆销轴的剪切强度，保证高压工况下传动部件不会出现塑性变形。

不同于通用的外置曲柄滑块机构，这套针对阀块场景设计的结构在细节上做了多处适配优化：滑块的端面设计有阀芯连接的定位止口，不需要额外设计连接转接件；曲柄轴的轴伸端设计有密封槽安装旋转轴封，避免传动腔内的润滑脂泄漏到阀块外部；阀块腔体的端部采用端盖加O型圈的密封结构，方便后期拆解维护铰接副的磨损情况。在实际选型应用中，只需要根据需要的阀芯行程调整曲柄偏心距，根据驱动扭矩调整曲柄轴的轴径，就可以快速适配不同通径、不同压力等级的阀块产品，大幅缩短同类阀件的传动结构开发周期，减少重复建模的工作量。建模过程中所有配合面的尺寸都遵循阀块加工的工艺要求，腔体的加工深度、孔径都采用标准刀具可加工的尺寸，避免出现特殊工艺要求导致加工成本上升，同时所有铰接部件都采用标准件选型，减少非标零件的加工种类，降低后期的备件维护成本。
