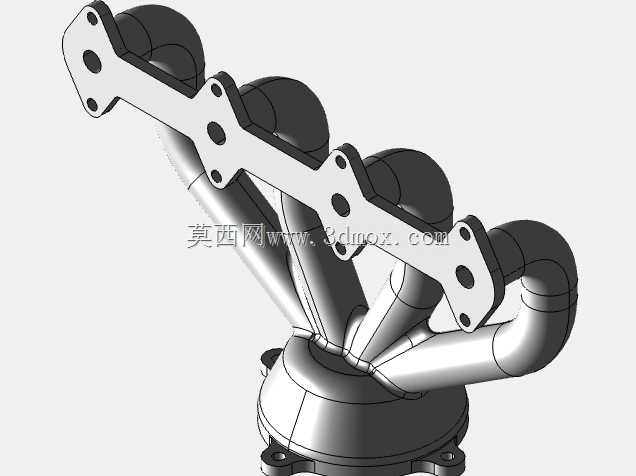

内燃机排气歧管结构三维数模

排气歧管作为内燃机进排气系统的核心管路部件，承担着将各气缸燃烧后产生的高温废气有序汇集、导入排气总管的核心功能，其结构设计合理性直接影响发动机的排气效率、泵气损失与各缸排气均匀性，是动力系统开发中不可忽视的关键结构件。从实际工程应用场景来看，这类歧管广泛适配小排量乘用车汽油机、非道路移动机械柴油机、小型通用动力机组等不同类型的内燃动力单元，安装位置紧贴发动机缸盖排气侧，长期处于600-900℃的高温废气冲刷环境，部分增压机型的歧管入口端温度甚至可达950℃以上，因此结构设计阶段需要充分兼顾热变形补偿、流道阻力控制与安装密封可靠性。

在产品功能特性层面，该歧管采用分支式流道布局，每个分支接口对应发动机单个气缸的排气出口，各流道的走向、弯折角度与截面变化均经过流场优化，避免不同气缸的排气脉冲在管内形成相互干涉，降低排气背压，减少气缸内的残余废气量，从而提升发动机的充气效率，优化动力输出表现与燃油经济性。歧管与缸盖连接的安装法兰面采用平面密封结构，法兰上的螺栓孔位置严格匹配缸盖排气侧的安装点位，安装边界完全贴合主流小排量四缸发动机的缸盖端面尺寸，法兰厚度经过刚度校核，可在高温工况下保持足够的压紧力，避免长期使用后出现密封面翘曲导致的废气泄漏问题。

从设计思路来看，建模过程中首先依据缸盖排气口的位置坐标确定各分支的入口点位，结合发动机舱内的周边部件布置边界约束流道的整体走向，在避让周边发电机、起动机、冷却管路等部件的前提下，尽可能缩短各分支流道的长度差，保证各缸排气到达总管汇合处的阻力趋于一致，减少排气干扰。流道的弯折处采用大圆角过渡结构，避免直角弯折造成的局部流阻骤增，同时减少高温废气在弯折处的紊流冲刷，降低局部热应力集中的风险。歧管管壁厚度根据不同区域的温度场分布做差异化设计，靠近排气入口的高温区域适当增加壁厚，提升耐热变形能力，远离入口的下游区域在保证结构强度的前提下适当减薄，降低整体构件重量，符合动力系统轻量化的设计趋势。

在安装边界的考量上，该歧管的整体外形轮廓充分考虑了发动机装配线上的安装操作空间，各分支的外侧预留了足够的螺栓拧紧工具操作间隙，无需额外使用专用异形工具即可完成法兰螺栓的紧固作业。歧管的出口端采用标准的圆形法兰接口，可直接匹配三元催化器或者涡轮增压器的入口连接尺寸，无需额外设计转接管路，减少整机排气系统的零部件数量，降低装配复杂度与潜在的泄漏点。此外，建模过程中在歧管的合适位置预留了氧传感器安装座，安装座的螺纹规格、倾斜角度均符合传感器的安装要求，保证传感器探头能够伸入流道中心区域，准确采集排气中的氧浓度信号，为发动机电控系统的空燃比控制提供可靠的数据支撑。

针对长期高温工作下的热变形问题，该歧管的结构设计中在各分支之间设置了合理的热膨胀间隙，避免不同分支受热膨胀时相互挤压产生结构应力，同时法兰面的螺栓孔采用略大于螺栓直径的设计，允许歧管在高温下产生微小的位移补偿，减少热应力对连接螺栓与缸盖螺纹孔的疲劳损伤。流道内壁的建模严格控制表面粗糙度，减少废气中的颗粒物在管壁的附着堆积，避免长期使用后流道有效通径减小导致的排气阻力上升。整个模型的结构细节完全覆盖工程实际中的装配需求、性能需求与可靠性需求，可直接用于后续的流场仿真分析、热应力校核以及样机试制的结构参考，帮助结构设计人员快速完成排气系统的匹配设计工作，缩短动力系统的开发周期。
