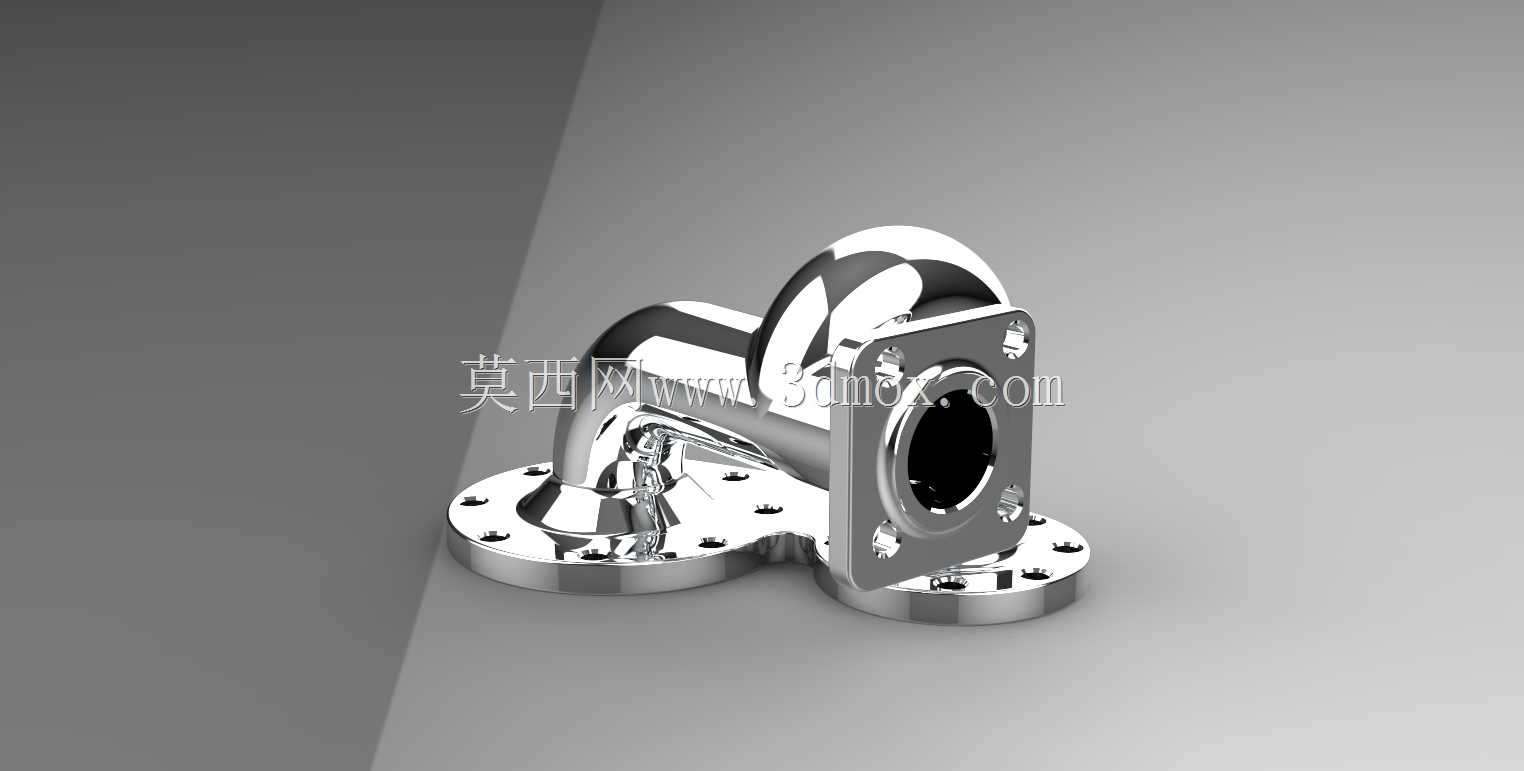

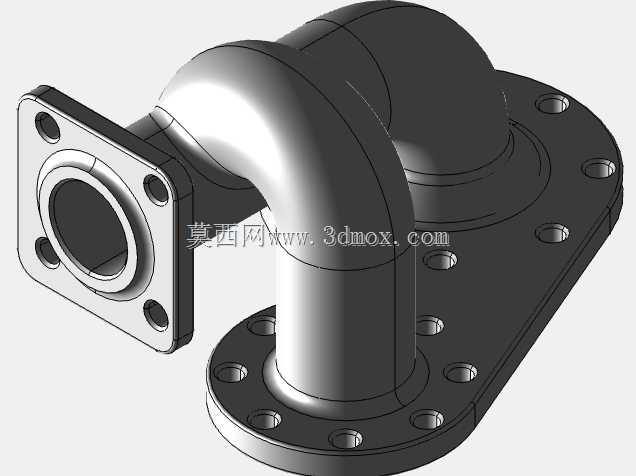

带法兰连接结构的管路弯头构件

　　在化工流体输送、市政给排水、暖通空调、工业制程管路系统中，管路转向是无法避免的布设需求，带法兰的管弯头正是承担管路变向衔接的核心承压管件，区别于焊接式弯头，法兰连接结构的弯头无需现场施焊，可在易燃易爆、禁火作业的厂区管路布设场景中快速完成装拆，大幅降低现场施工的动火作业风险，也便于后期管路检修、局部段更换时的快速拆解，不会对相邻管段造成结构性损伤。这类弯头的法兰端采用标准凸面密封结构，密封面的平面度、螺栓孔中心圆的位置度在建模阶段就做了严格的公差约束，可与同压力等级的法兰管段、法兰阀门直接匹配对接，安装时无需额外加工适配接口，法兰盘上的螺栓孔采用跨中布设方式，可避免管路安装时螺栓与相邻管线支吊架发生干涉，同时保证螺栓锁紧时的受力均匀性，降低长期运行中密封面渗漏的概率。

　　弯头本体的流道采用圆弧过渡结构，弯曲半径按照管路输送介质的特性做了适配设计，针对含固体颗粒的浆料输送场景，弯曲半径取公称通径的1.5倍以上，减少介质转向时对管壁的冲蚀磨损；针对洁净流体、气体输送场景，弯曲半径可适当缩小，节省管路布设的空间占用。流道内壁做了等壁厚设计，避免局部壁厚突变造成的应力集中，同时保证介质流动时的流态稳定，减少转向处的局部阻力损失，降低管路系统的输送能耗。

　　建模过程中，首先确定弯头的公称通径、设计压力等级，匹配对应标准的法兰连接尺寸，先绘制流道的中心轨迹线，再按照公称壁厚扫掠生成弯头本体结构，之后在两端衔接标准法兰盘，对法兰与弯头本体的衔接处做圆角过渡处理，消除焊接结构的应力集中点，同时还原实际加工中的焊缝余高结构，保证模型与实际加工工件的结构一致性。安装边界方面，弯头两端法兰的端面间距、法兰盘外径尺寸严格遵循管路布设的空间要求，可直接嵌入预制的管路分段中，安装时需保证两端法兰的密封面平行度偏差在允许范围内，配合对应压力等级的密封垫片，按照对角顺序分次锁紧法兰螺栓，避免单侧受力造成密封面偏斜渗漏。

　　这类带法兰弯头可适配多种材质的管路系统，无论是金属管路的工业制程输送，还是非金属管路的腐蚀性介质输送，都可通过更换法兰密封垫片、调整本体材质来满足使用需求，在管路改线、设备接口对接等场景中，无需调整相邻管段的位置，即可完成管路转向的衔接，大幅提升管路布设的灵活性。在泵组出口、设备进出口的管路衔接段，这类法兰弯头还可吸收少量的管路安装偏差，补偿管路运行中因热胀冷缩产生的微量位移，避免硬性连接造成的设备接口应力损伤，同时相比焊接弯头，后期维护拆解时无需切割管段，可直接松开法兰螺栓完成管件更换，大幅缩短管路系统的停机维护时间。建模时还对法兰盘的背面做了锪平结构处理，保证螺栓锁紧时螺母与法兰面的贴合度，避免螺栓锁紧时出现偏斜，影响连接可靠性；弯头本体的外表面做了圆滑过渡，没有尖锐棱角，避免安装作业时的磕碰损伤，也便于后期管路做防腐保温层的包覆施工，保温层可紧密贴合管件外表面，减少管路的热量损耗。
