燃油喷射器精密结构三维设计

在车用动力系统的燃油供给回路里，这类集成式燃油喷射部件承担着精准调控燃油喷射压力、通断时序与雾化供给的核心作用，是内燃机燃油系统里决定燃烧效率、排放表现与动力输出稳定性的关键执行元件，日常配套在乘用车、商用车的多点电喷或缸内直喷系统中，也可经过参数适配后用于小型通用动力机械、非道路移动机械的燃油供给单元。

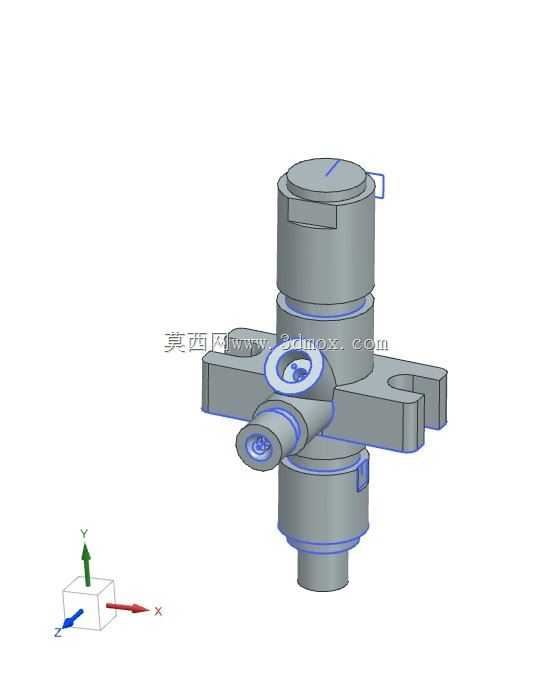

从结构设计逻辑来看，该部件采用多通路集成的阀块式布局，主体为上下同轴的柱状阀芯腔体结构，侧向延伸出带安装耳的固定基座，同时预留了燃油进油、回油以及喷油输出的多组接口，所有流道都在集成阀块内部完成连通，避免了外接管路带来的泄漏风险与装配冗余。设计过程中优先考虑了阀芯往复运动的同轴度要求，上下腔体的配合面预留了标准密封件的安装槽位，侧向的安装耳上开设了两个对称的定位安装孔，可直接通过螺栓固定在发动机缸盖或者燃油分配管的对应安装位上，安装时不需要额外设计转接支架，能有效缩减动力总成的外围布置空间。

实际工况下，该部件需要承受0.3-10MPa不等的燃油供给压力，部分直喷工况下瞬时承压能力需要达到15MPa以上，因此主体结构的壁厚设计做了针对性加强，尤其是流道转角位置做了圆弧过渡处理，避免长期油压脉动带来的应力集中问题。阀芯与腔体的配合间隙控制在微米级，既保证阀芯往复动作的顺畅性，又能避免高压燃油的内泄漏，侧向的接口采用标准的锥面密封结构，和燃油管路对接时可以直接卡接或者通过螺纹压合，不需要额外涂抹密封胶，适配主机厂的流水线装配工艺要求。

从安装边界来看，该部件主体最大外径控制在常规喷油器的通用尺寸范围内，侧向安装耳的跨距符合主流小排量发动机的安装孔位标准，整体轴向高度预留了和缸盖安装面的密封间隙，顶部的电气接插件接口做了防呆设计，装配时不会出现插反的问题。设计过程中同步考虑了维修拆解的便利性，所有配合部件都采用可拆卸的装配结构，没有采用永久性铆接或者焊接的连接方式，后期维护时可以单独更换密封件或者阀芯组件，不需要整体更换整个喷射单元，能有效降低全生命周期的使用成本。

在流体通路的设计上，内部流道的通径经过反复校核，既保证燃油供给的流量满足发动机全负荷工况下的喷油需求，又能在阀芯关闭时快速切断燃油供给，避免出现残油滴漏导致的积碳问题。集成在阀块上的固定结构同时承担了油路导通与部件定位的双重作用，减少了单独的油路块与固定支架的零件数量，整体零件数量相比传统分体式喷射结构减少了30%左右，装配工序也相应缩减，更适合大批量的工业化生产。

建模过程中对所有配合面的形位公差做了对应标注，安装孔的位置度、阀芯腔体的圆柱度、密封面的平面度都符合汽车零部件的通用公差标准，导出的三维模型可以直接用于后续的工程图生成、装配干涉校验以及有限元强度校核，也可以作为燃油系统教学演示、结构方案迭代的基础参考模型，帮助设计人员快速理解集成式燃油喷射部件的布局逻辑与设计要点，缩短同类产品的开发周期。
