插装式圆柱对接钢铰链结构设计

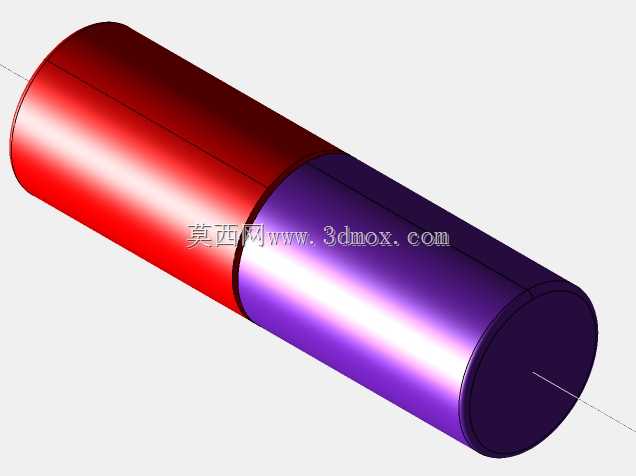

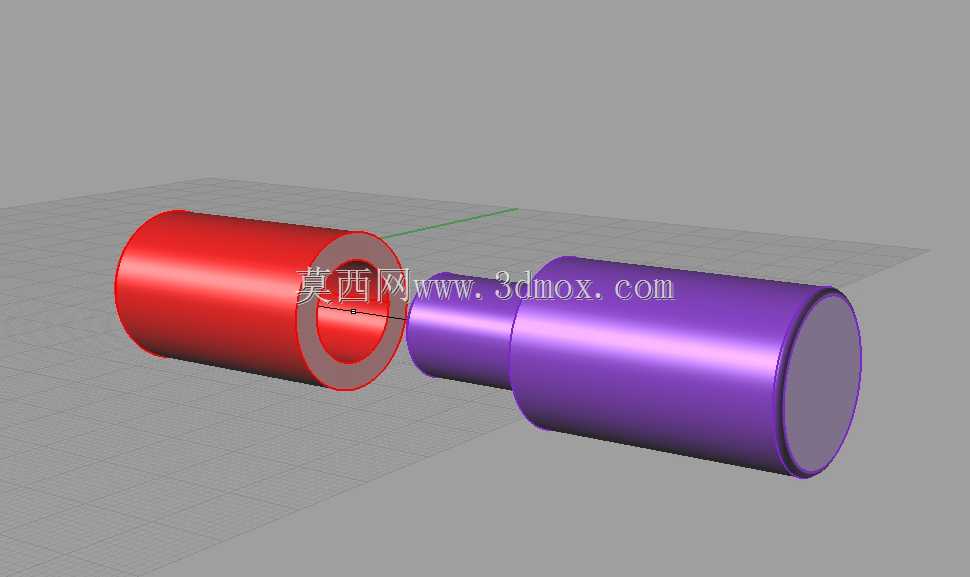

　　这类插装式圆柱对接钢铰链，在小型工业设备舱门、仪器仪表防护壳体、低压柜体的开合连接场景中应用十分普遍，区别于常见的平板合页，它的转动副完全包裹在圆柱腔体内部，没有外露的转轴缝隙，在多尘、有少量切削液飞溅的车间环境里，能有效阻挡杂质进入转动配合面，长期使用不会出现卡滞、异响的问题。从结构设计逻辑来看，整个铰链分为两个独立的插接单元，红色端为带内孔的固定套，紫色端为带阶梯轴的转动端，装配时直接将阶梯轴插入固定套内孔即可完成配合，不需要额外的销轴、卡簧等紧固件，装配工序比传统合页减少60%以上，非常适合批量自动化装配的生产线使用。设计时首先要考虑的是配合间隙的控制，固定套内孔与转动端插入轴的配合选用H8/f7的间隙配合，既保证转动时无卡顿，又能控制径向窜动量在0.1mm以内，避免开合时出现门板晃动的问题；转动端的阶梯轴做了两级变径设计，插入段直径小于主体圆柱直径，装配到位后阶梯端面会与固定套的端面贴合，形成轴向定位，不需要额外加装轴向限位结构，靠自身的阶梯结构就能承受开合过程中产生的轴向窜动力。外形尺寸方面，固定套的外圆柱直径与转动端主体圆柱直径保持一致，装配完成后整体外观为连贯的圆柱形态，没有突出的安装耳板，在对外观平整度有要求的设备外壳上使用时，不会出现突兀的结构凸起，能很好地融入设备整体外观设计；安装边界上，两个单元的尾端均为封闭平面，可以通过焊接、胶粘或者端面沉头螺丝的方式与被连接件固定，固定时不需要在被连接件上开设长条形的合页安装槽，仅需要加工对应直径的定位沉孔或者平整安装面即可，对被连接件的结构强度破坏极小。

　　在实际使用场景中，这类铰链的转动角度可以根据使用需求调整内孔的深度和插入轴的长度，常规配置下可以实现0到180度的自由开合，当需要限制最大开合角度时，只需要在固定套端面加工对应的限位凸台，或者在转动端阶梯位置加工限位切面，不需要改动整体的外部尺寸，适配性极强。材质选用上整体采用钢制结构，表面做彩色钝化处理，不同的颜色区分固定端和转动端，既可以在装配时快速识别两个部件，避免错装，也能提升表面的防锈能力，在相对湿度70%的室内环境下长期使用不会出现锈蚀问题。

　　转动配合面没有额外加装轴套，依靠钢制件本身的加工精度保证转动顺滑，设计时将配合面的表面粗糙度控制在Ra1.6以下，配合面的接触长度占到固定套总长度的70%，转动时的受力面足够大，即使频繁开合也不会出现局部磨损过快的问题，正常工况下的开合寿命可以达到五万次以上。不同于外露转轴的铰链结构，这种全包裹的圆柱结构在清洁时也更加方便，没有容易积灰的缝隙，用抹布直接擦拭即可完成表面清洁，在食品加工设备、医疗检测仪器这类对清洁度有要求的场景下也能适用。

　　设计过程中还要考虑安装公差的补偿能力，因为两个单元是分别固定在两个被连接件上的，安装时难免会出现少量的同轴度误差，所以将插入轴的端部做了15度的导入倒角，即使两个安装孔的同轴度误差在0.5mm以内，也能顺利完成插接装配，降低了现场安装的精度要求，减少装配调试的时间成本。在受力特性上，圆柱结构的抗扭能力远高于平板式合页，当门板受到侧向冲击力时，整个圆柱面均匀受力，不会出现平板合页容易发生的耳板弯折、转轴断裂的问题，在需要承受一定侧向载荷的防护门上使用时，可靠性比普通合页高出不少。
