船用标准连接锚链结构三维设计

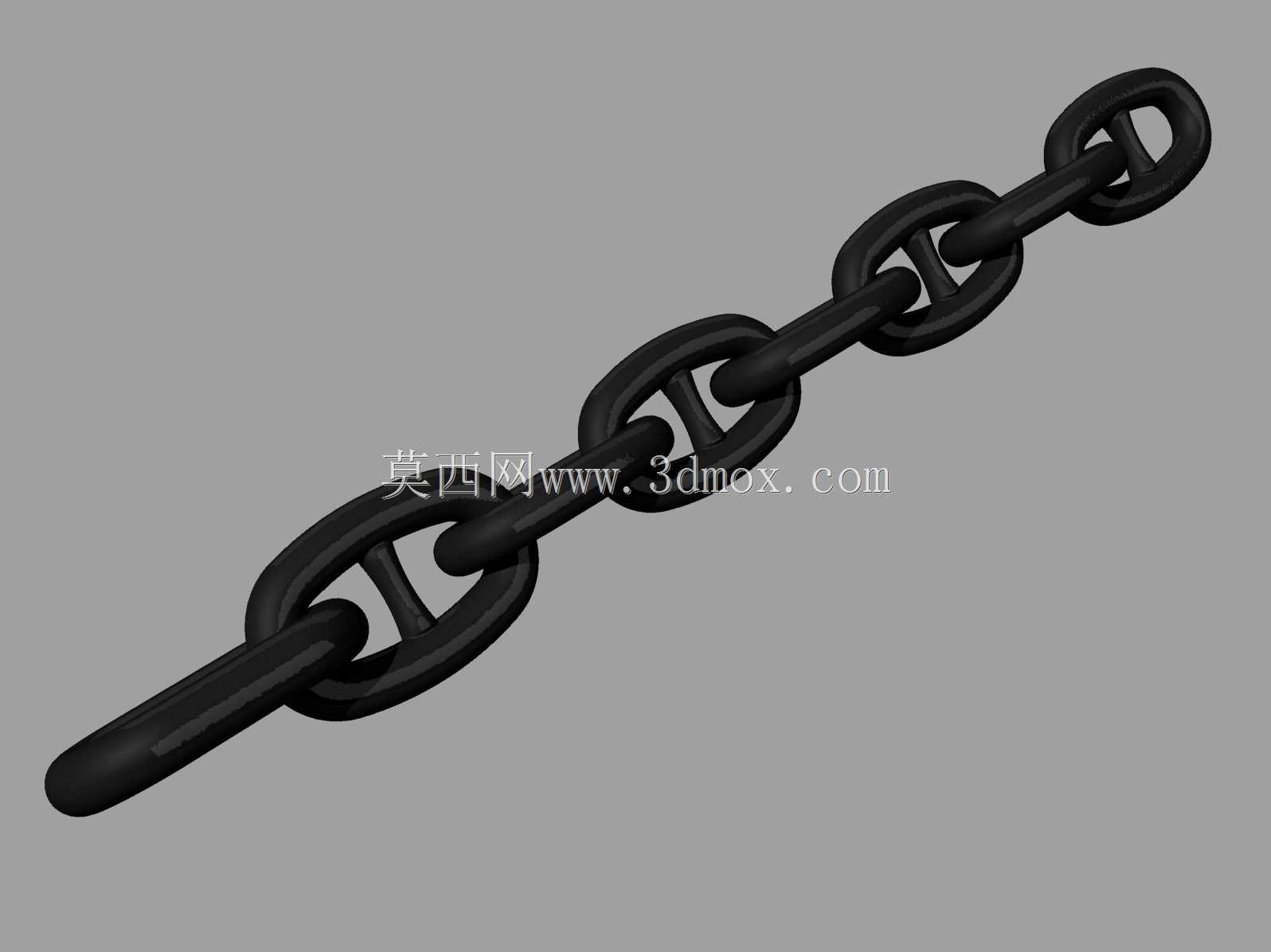

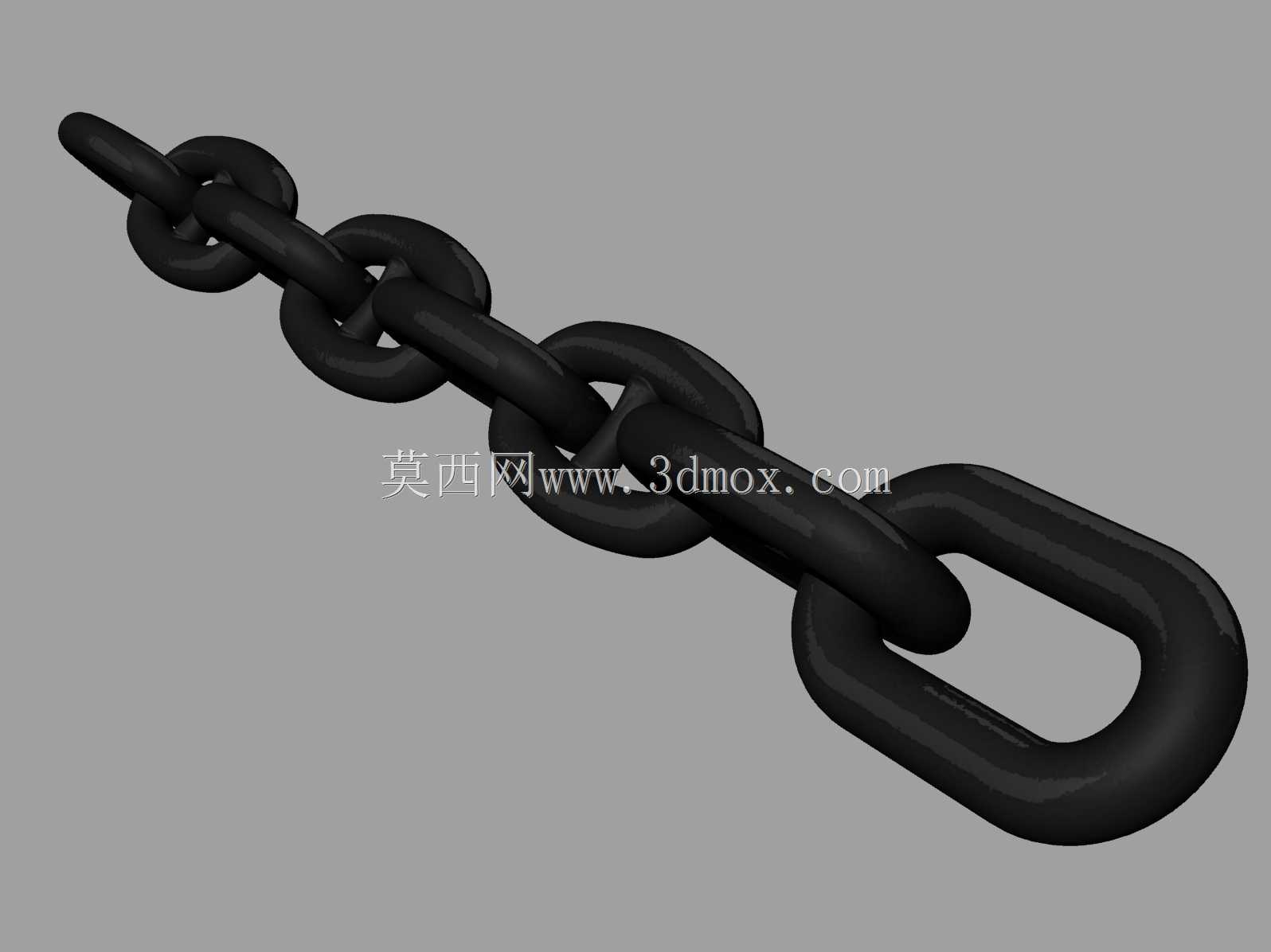

　　在船舶系泊、海洋平台锚固、重型起重牵引的作业场景中，锚链是承担载荷传递、锚固定位的核心受力构件，其结构设计的合理性直接决定了整套锚固系统的可靠性，不同于普通起重链条，锚链需要长期承受交变海浪冲击、海水腐蚀、突发大载荷拖拽的复杂工况，因此每一节链环的结构参数、配合间隙都需要经过严谨的力学校核。本次设计的锚链包含标准链节、加大尺寸的过渡链节以及末端无档连接链节三类结构，整体外形包络尺寸为600mm×360mm×100mm，可适配对应吨位的船舶锚泊系统、重型码头系泊装置的安装匹配需求。

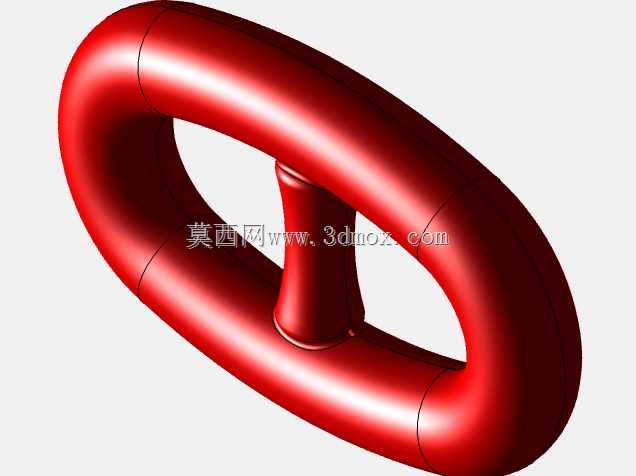

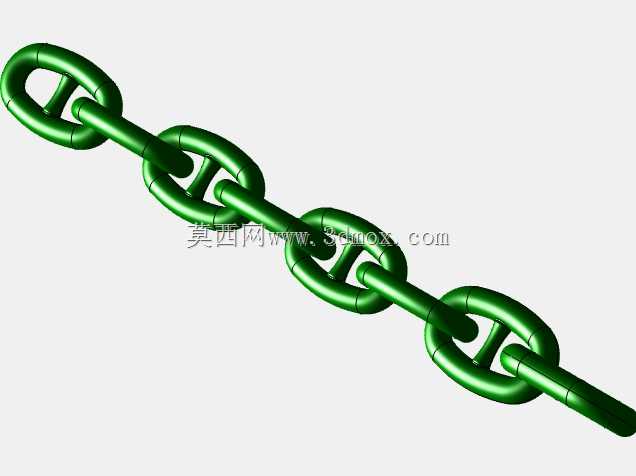

　　从设计思路来看，标准链节采用有档结构设计，链环中间设置横向支撑档，这一结构能够有效避免链环在承受大拉力时发生横向变形失稳，大幅提升链环的抗拉伸、抗疲劳性能，在长期受交变载荷的工况下，有档结构的链环比同尺寸无档链环的承载能力提升近20%，变形量可控制在安全阈值范围内。过渡链节采用加大尺寸设计，主要用于不同规格链节之间的衔接过渡，避免链节尺寸突变带来的应力集中问题，在链节与锚爪、锚卸扣连接的位置，过渡链节的加大尺寸能够预留足够的铰接活动余量，保证锚链在抛锚、起锚过程中可以顺畅通过锚机链轮，不会出现卡滞、别劲的问题。

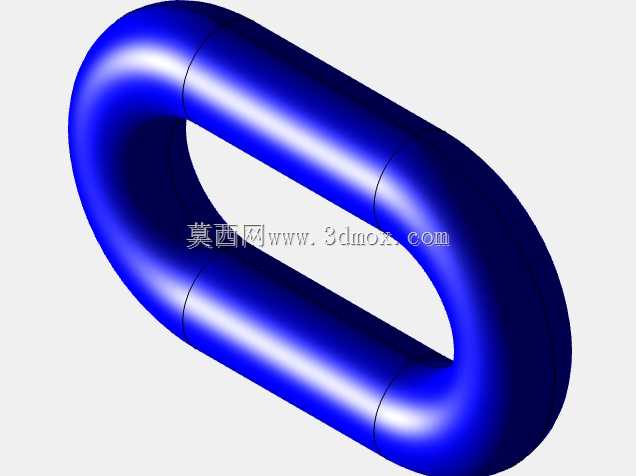

　　末端的无档链节则是专门用于末端连接的结构，无档的设计能够更方便地与卸扣、转环等末端连接件进行装配，同时保证铰接处的转动自由度，在锚链随海浪摆动时，末端连接位置可以灵活调整角度，避免局部应力过大导致的链环断裂。在建模过程中，每一节链环的铰接间隙都经过反复校核，既保证链节之间可以灵活转动，适配不同角度的牵拉受力，又不会因为间隙过大导致链环之间磨损加剧、整体伸长量超标。链环的截面采用椭圆形截面设计，相较于圆形截面，椭圆形截面在受拉时的应力分布更均匀，与链轮齿槽的贴合度更好，在锚机收放锚链时能够平稳啮合，减少运行过程中的冲击和噪音。

　　从安装边界来看，整套锚链的单节尺寸可以适配常规船用锚机的链轮槽型，安装时不需要对现有锚机结构进行改造，可直接替换同规格的老旧锚链使用，过渡链节的尺寸匹配标准锚卸扣的连接孔径，现场装配时不需要额外加工连接件，能够大幅提升现场安装更换的效率。在实际使用场景中，这类锚链除了船舶锚泊使用外，还可用于重型浮筒的系泊固定、港口起重设备的牵引索具、海洋养殖网箱的固定锚固等场景，不同链节的组合设计可以根据实际使用长度进行灵活拼接，标准链节作为主体承载段，过渡链节用于调整长度和衔接不同规格部件，末端无档链节用于两端的连接固定，整套结构的受力传递路径清晰，每一段链节的受力都经过力学仿真验证，在额定载荷下的安全系数满足海事装备的相关标准要求。设计过程中还充分考虑了链环的磨损余量，链环接触位置的壁厚预留了足够的磨损量，在长期使用出现正常磨损后，依然能够保证足够的承载强度，不会因为正常磨耗导致链环突然断裂。链节之间的铰接角度经过模拟验证，在最大弯折角度下依然不会出现结构干涉，能够适配锚链在海底不平整地形下的弯折牵拉工况，避免因为弯折角度过大导致链环出现塑性变形。
