污水处理用卧式离心泵成套结构设计

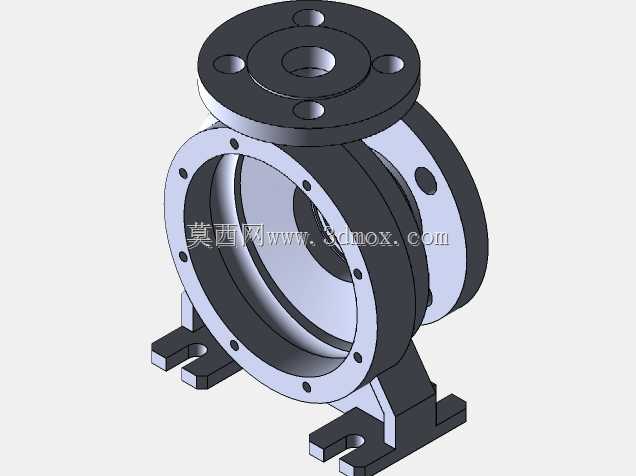

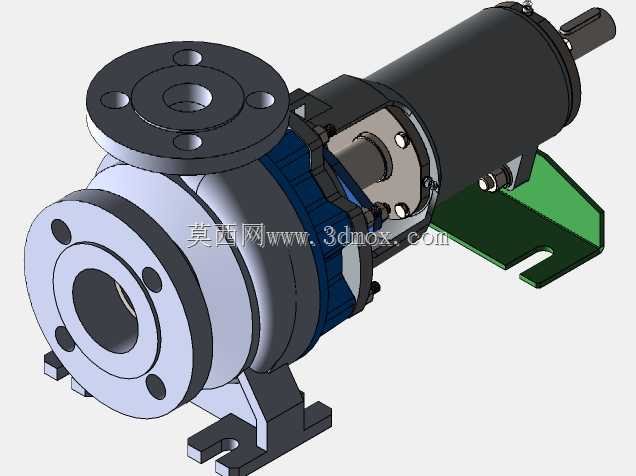

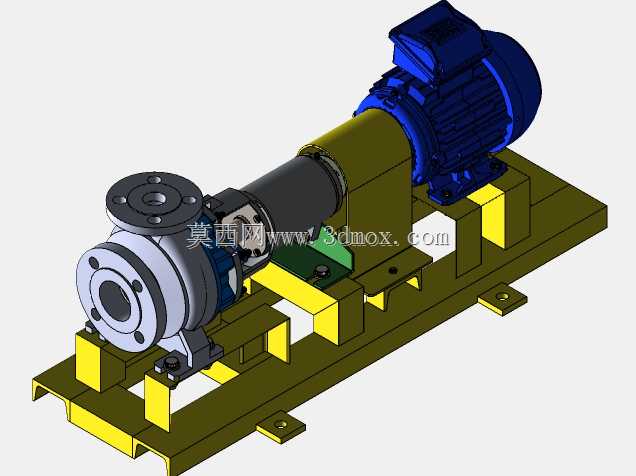

　　这套离心泵结构针对污水处理厂的实际输送工况开发，核心适配厂区内污水、含轻度杂质的工艺流体输送需求，区别于清水离心泵的结构设计，在过流部件间隙、支撑刚性、传动防护上做了针对性调整。整套泵组采用电机与泵头分体式卧式布局，共用一体化冲压焊接成型的槽钢底座，底座预留了二次灌浆的通孔与调节垫铁安装位，安装时可通过垫铁调整泵轴与电机轴的同轴度，避免长周期运行出现轴系振动超差问题。泵头端采用法兰式进出口结构，进出口法兰的螺栓孔距、密封面形式匹配常规工业管路的对接标准，现场安装时不需要额外加工过渡连接件，可直接与厂区工艺管线对接，法兰密封面预留了O型圈与垫片的安装槽，可根据输送介质的腐蚀特性选配不同材质的密封件。

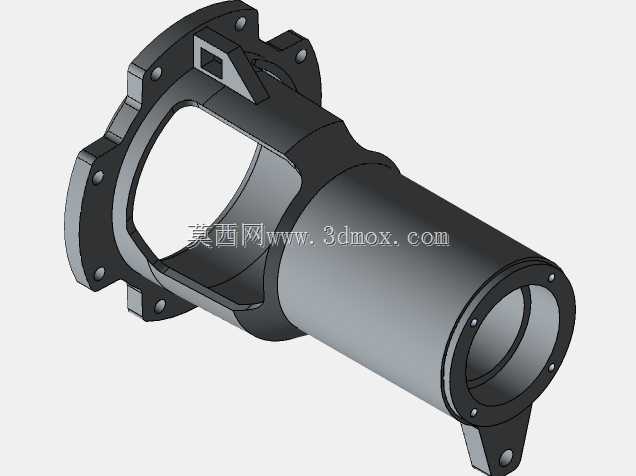

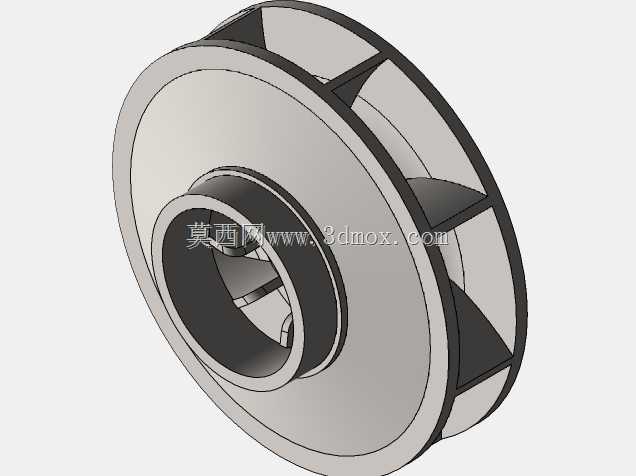

　　传动段设置了独立的联轴器护罩，护罩采用可拆卸式结构，日常巡检时可快速拆卸检查联轴器的弹性块磨损情况，联轴器选用弹性柱销结构，可补偿少量的轴系不对中量，同时能缓冲电机启动时的瞬时扭矩冲击，避免启动扭矩直接作用在泵轴上造成轴系损伤。泵体的过流腔采用渐扩式流道设计，叶轮为闭式结构，流道表面做了平滑过渡处理，可减少流体在腔体内的紊流损失，针对污水中含有的少量纤维类杂质，叶轮入口处做了圆弧倒角处理，避免纤维缠绕叶轮入口造成流量下降。支撑结构上，泵头与电机分别通过独立的铸铁支架固定在底座上，支架与底座之间设置了减震垫，可吸收泵组运行时产生的高频振动，避免振动传递到管路上造成管路法兰松动。

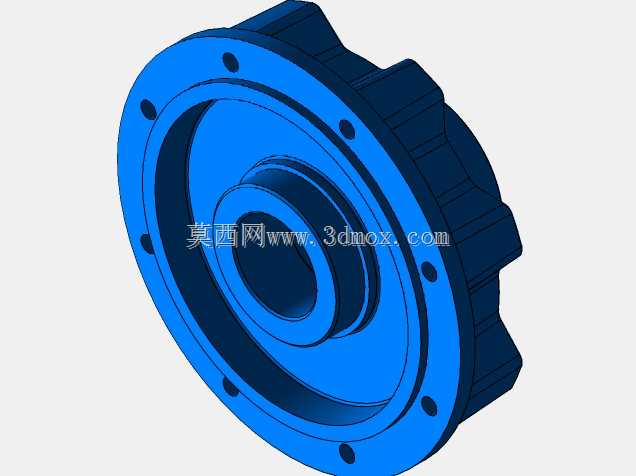

　　轴封部位采用集装式机械密封结构，相比填料密封泄漏量更小，不需要频繁调整压盖松紧，机械密封的冲洗接口预留了外接冲洗水的管路接口，可根据输送介质的含杂情况接入冲洗水，避免杂质进入密封面造成密封失效。从安装边界来看，整套泵组的底座长度方向预留了足够的检修空间，拆卸联轴器护罩后不需要移动电机与泵头主体即可完成弹性块更换，泵头端的轴承箱端盖预留了注油孔，日常维护时可直接在运行状态下补充润滑脂，不需要停机拆解。设计过程中重点考虑了污水处理厂的运维特点，所有紧固件均采用标准件，现场检修时不需要定制特殊配件，泵体的放水螺塞设置在泵腔最低位置，停机检修时可完全排空泵腔内的残留介质，避免冬季低温时残留介质结冰胀裂泵体。

　　电机选用标准卧式三相异步电机，安装尺寸符合IEC标准，后期更换时可直接选配同功率同机座号的通用电机，不需要对底座进行二次加工。整套结构的重心落在底座的中心区域，安装时地脚螺栓受力均匀，运行时不会出现底座翘曲的问题，进出口管线的受力可通过底座传递到基础，不会直接作用在泵体法兰上造成泵体变形。在流道设计阶段，针对污水处理的常见流量扬程区间做了性能匹配，叶轮的出口宽度、叶片角度都做了针对性调整，保证在输送含少量杂质的介质时，效率不会出现明显下降，同时叶轮做了静平衡校正，运行时的径向跳动控制在标准允许范围内，可降低轴承的径向载荷，延长轴承的使用寿命。
