改进型特斯拉涡轮机结构设计方案

在分布式动力供给、小型流体能量回收场景中，传统叶片式涡轮机面对小流量、高转速工况时，往往存在叶片冲蚀磨损快、小流量下效率骤降的问题，不少做小型余热回收、微型动力单元的工程师都曾被这类问题卡过方案。这款改进型特斯拉涡轮机的设计，正是瞄准这类细分工况的痛点，跳出传统带叶片涡轮的结构逻辑，依托边界层效应重构能量转换路径。

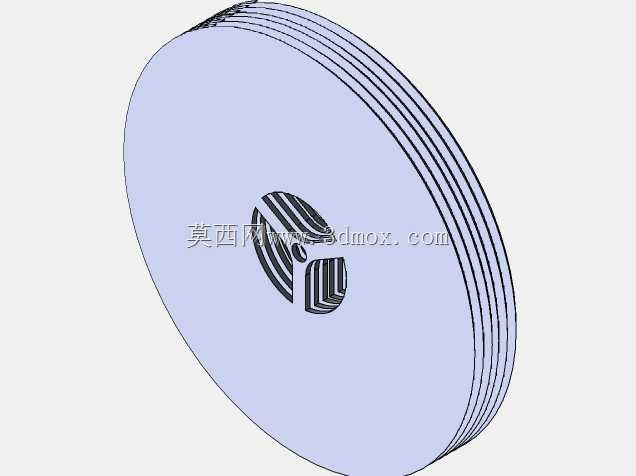

从实际用途来看，这款涡轮机既可以适配小型有机朗肯循环系统，回收工业场景中低品位余热的能量，也能作为微型动力源，搭配小型发电机为偏远区域的监测设备、离网小型负载提供电力，还可在高压流体减压环节替代传统节流阀，把原本浪费在节流过程中的压力能回收转化为轴功。和传统叶片涡轮不同，它没有复杂的曲面叶片结构，核心做功部件是一组平行排布的光滑圆盘，流体进入腔体后沿圆盘间隙流动，依靠流体粘性在圆盘表面形成的边界层拖拽圆盘转动，把流体的压力能、动能转化为转轴输出的机械能，这种结构从根源上避免了高速流体冲蚀叶片导致的结构失效问题，面对含少量微小杂质的流体工况时，适应性远优于传统叶片式涡轮。

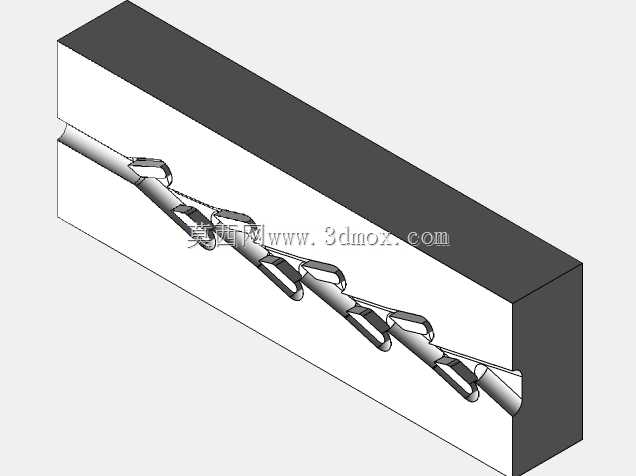

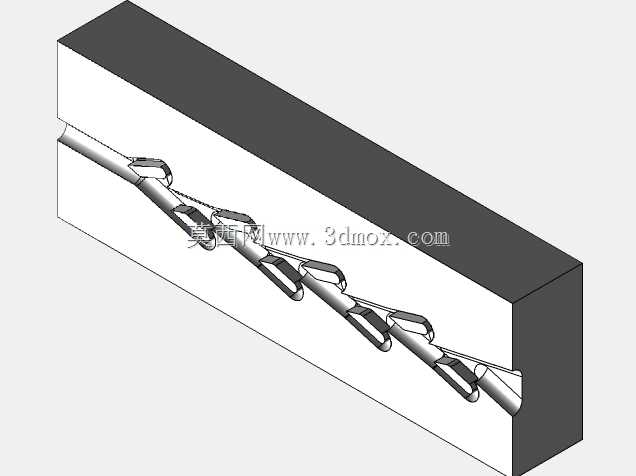

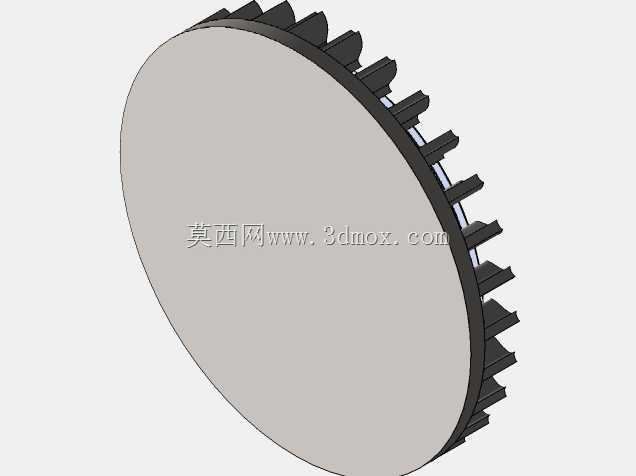

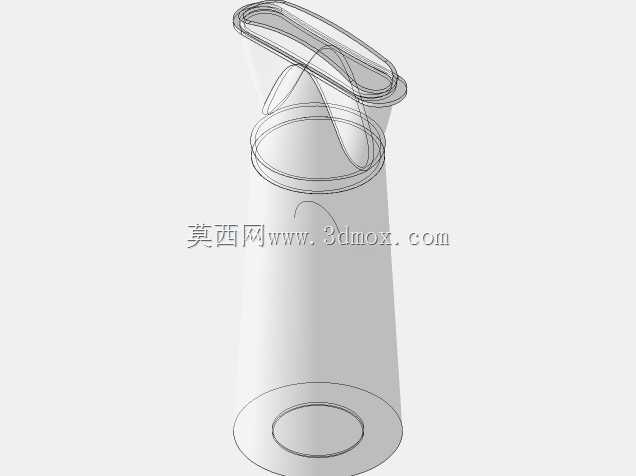

设计过程中首先调整了传统特斯拉涡轮的喷嘴布局，原结构单一切向进气的方式容易导致圆盘周向受力不均，运行时转轴产生径向振动，这次设计采用多喷嘴均布的进气结构，让高压流体沿圆盘周向均匀进入间隙，既降低了转轴的径向不平衡力，也让每个圆盘表面的边界层都能充分接触做功流体，减少了流体在腔体内的湍流损耗。其次针对原结构圆盘间隙易因加工、装配误差出现不均，导致效率波动的问题，在圆盘组两端设计了可调式压紧定位结构，可根据实际运行的流体粘度、工况转速调整圆盘间隙值，适配不同介质的使用需求，比如用空气作为做功介质时间隙控制在0.3-0.5mm区间，用粘度更高的有机工质时可适当放大间隙，避免流体在间隙内流动阻力过大。

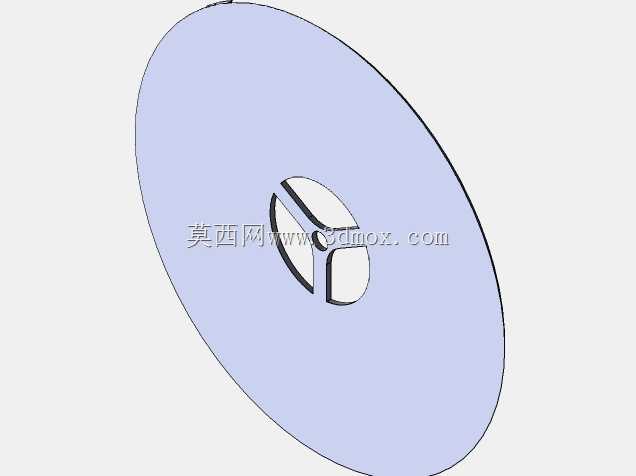

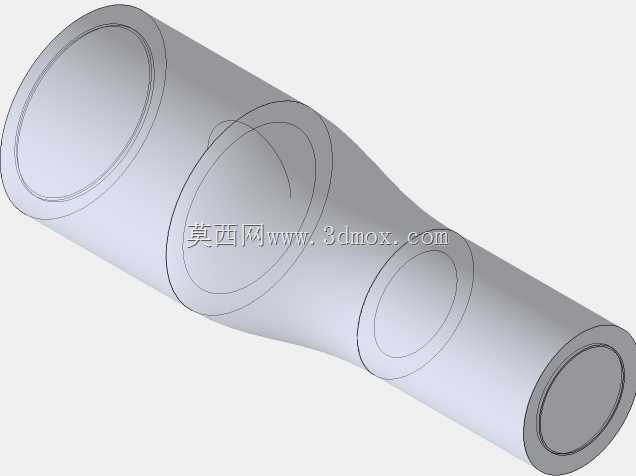

在流体出口设计上，摒弃了原结构中心单出口的形式，在圆盘中心区域开设渐扩式流道，让做完功的流体可以更顺畅地从圆盘间隙汇入中心腔体排出，减少出口处的流体壅塞现象，避免因流体排出不畅导致的背压升高、效率下降问题。转轴部分采用两端支撑的角接触轴承配置，可适配最高数万转的运行转速，同时在轴端设置了非接触式密封结构，防止高压流体从转轴与腔体的配合间隙泄漏，兼顾高转速下的密封可靠性与摩擦损耗控制。

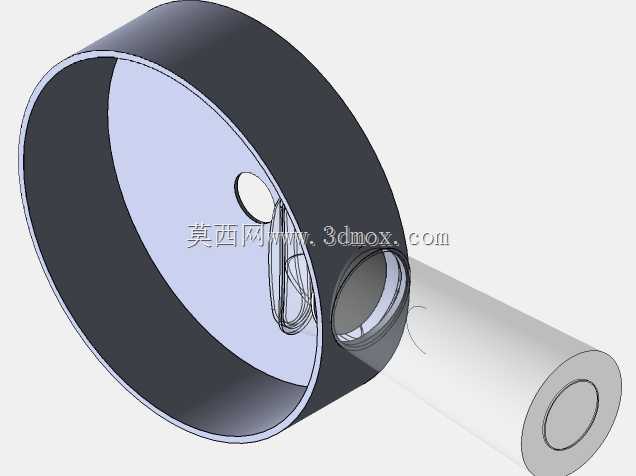

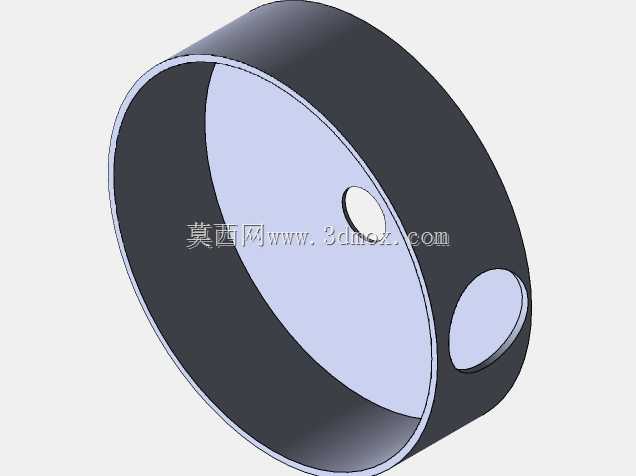

从安装边界来看，这款涡轮机的整体外形为圆柱形结构，主体腔体直径控制在180mm以内，轴向总长度不超过220mm，输入端预留标准的流体管路连接法兰，可直接和DN25的高压流体管路对接，输出轴端采用标准的平键连接结构，可直接连联轴器匹配发电机、泵类等负载，安装底座预留四个M8的螺栓固定孔，可直接固定在标准型材机架上，不需要额外设计复杂的转接安装结构。整机没有易损的叶片部件，日常维护仅需定期检查轴承润滑状态与密封件磨损情况即可，维护成本远低于同功率等级的传统叶片涡轮。

在实际工况适配中，这款结构可根据使用场景调整圆盘的数量与直径，比如用于小功率余热回收时可减少圆盘数量缩小整机体积，用于稍大功率的动力输出时可增加圆盘数量提升做功能力，整体结构的零件加工难度低，圆盘采用普通不锈钢板材经激光切割即可成型，不需要五轴设备加工复杂曲面叶片，加工成本与周期都更有优势，对于需要小批量定制微型涡轮动力单元的场景，这种结构的适配性更强。不少工程师在接触特斯拉涡轮结构时，容易陷入“圆盘越多越好、间隙越小越好”的误区，实际设计中需要结合目标工况的流体参数、转速要求匹配圆盘参数，这款改进结构预留的调整空间，正好可以满足不同场景下的参数调试需求，不需要重新加工主体腔体即可完成核心参数的适配调整。
