机器人配套自动焊接专用焊枪结构

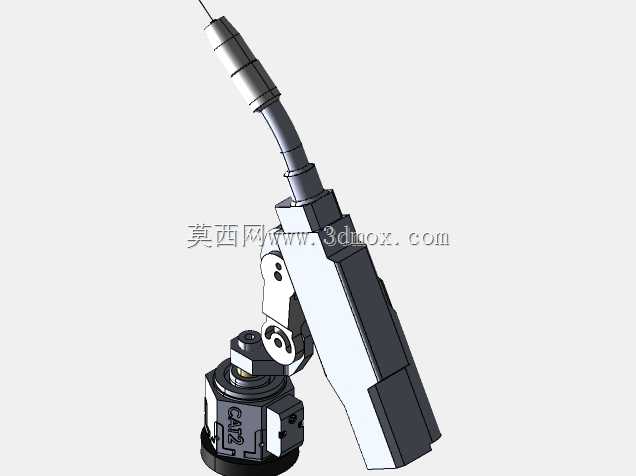

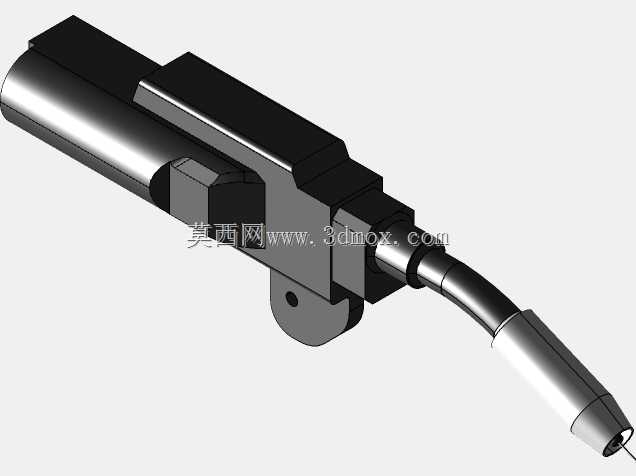

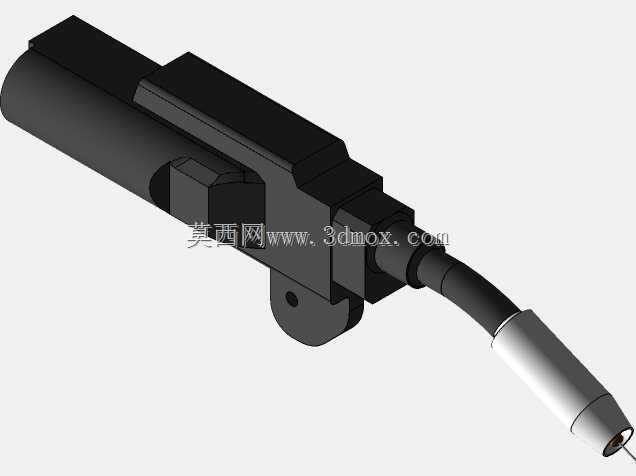

　　在汽车白车身焊装、重型钢结构件自动化焊接工位、工程机械结构件连续焊接产线里，这类配套工业机器人使用的焊枪是末端执行端的核心作业部件，和手工焊枪不同，它不需要考虑人工握持的人机工程弧度，所有结构设计都围绕机器人法兰盘安装适配、长时间连续作业稳定性、送丝路径顺畅度、焊枪姿态可达性来展开。从结构布局来看，枪体主体采用分段式刚性壳体设计，靠近安装端的圆柱段是内置送丝机构、气路通道与导电连接组件的核心舱段，外壳做了加厚硬质处理，能抵御焊接过程中飞溅的高温焊渣磕碰，也能避免机器人快速变位时的结构形变影响送丝精度。侧面延伸的安装耳座带定位销孔，是和机器人末端法兰做刚性连接的基准面，设计时这个安装面的平面度公差控制在0.02mm以内，保证焊枪重复定位精度不会因为连接间隙出现偏差，毕竟机器人焊接的轨迹重复精度通常在0.1mm级别，连接端的形位公差超差会直接导致焊缝偏移。枪体中部的过渡块集成了气路、电路、送丝管路的快接接口，现场换枪时不需要逐根拆线，对准快插接口锁紧就能完成更换，能压缩产线换型停线时间。

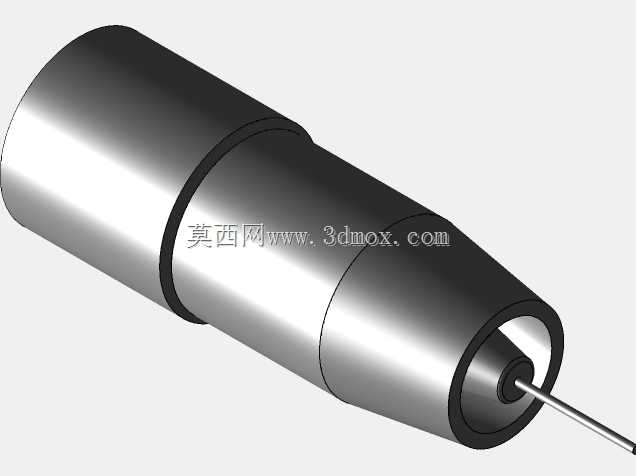

　　从安装边界来看，枪体主体段外径控制在适配常规机器人焊枪夹持器的尺寸范围内，从安装法兰端面到枪颈转弯处的轴向长度做了优化，在机器人做内夹角焊缝焊接时，不会和工件侧壁发生干涉，枪颈采用固定弯曲角度的硬质结构，和柔性手工焊枪的可弯折枪颈不同，这个固定角度是经过大量工位仿真验证的，能覆盖常见的搭接、角接、对接焊缝的姿态需求，避免机器人运动时出现关节轴限位。枪颈外层包裹的是耐高温绝缘防护层，能隔绝焊接时的高温辐射，也能防止焊渣飞溅粘附在枪颈表面改变导电位置，末端的导电嘴和保护咀采用同轴度高精度设计，保护气流出时能形成稳定的层流保护区，避免焊缝出现气孔缺陷。

　　设计这类焊枪结构时，首先要匹配对应机器人的负载参数，枪体整体重量控制在机器人末端负载允许的范围内，避免长时间高速运动导致电机过载；其次送丝通道的内壁要做光滑减阻处理，从送丝机接口到导电嘴的送丝路径弯折半径不能过小，否则会出现送丝卡顿、焊丝打结的问题，直接影响焊接连续性；另外气路的密封结构要做双重密封设计，因为机器人焊接时枪体随机械臂快速启停，普通单密封结构容易出现微漏，导致保护气不足产生焊接缺陷。实际应用中，这类焊枪通常搭配防撞传感器使用，当焊枪碰到工件或者工装夹具时，传感器会立刻触发机器人停机，避免枪体变形或者导电嘴撞断，所以在枪体安装端的结构上也预留了防撞传感器的安装定位面，不需要额外做转接件就能直接装配。

　　和手工焊枪相比，它没有手柄上的开关按键，所有起弧、送气、送丝的信号都是通过机器人IO接口传输控制，所以枪体内部的走线都做了屏蔽处理，避免焊接时的大电流干扰机器人的控制信号。在做三维建模时，要把所有安装孔位、接口尺寸、外形轮廓的公差带都标注清楚，尤其是导电嘴和安装法兰的相对位置尺寸，这个尺寸是机器人焊接轨迹标定的基准，如果尺寸偏差过大，现场标定完的轨迹会出现整体偏移，需要重新校枪，浪费大量调试时间。枪体表面的棱角都做了小圆弧过渡处理，一是避免安装调试时划伤操作人员，二是减少焊渣飞溅的附着点，日常维护时只需要用专用铲刀就能轻松清理表面焊渣，不需要频繁打磨破坏枪体表面的防护层。另外枪体上的散热结构做了内置式设计，没有外露的散热鳍片，避免焊渣卡在鳍片缝隙里影响散热效果，长时间大电流焊接时，枪体内部的热量能通过壳体均匀散出，不会因为局部过热导致绝缘层老化加速。
