台式光纤激光打标设备三维结构设计

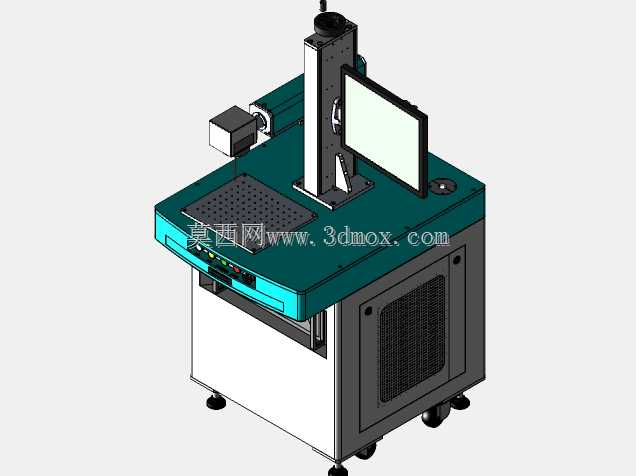

　　这款台式激光打标设备的三维结构设计，首先围绕车间实际打标作业的工位需求展开，日常生产中这类设备主要承担金属、部分非金属材质工件的永久标识打刻任务，小到五金零件的批次号、二维码打标，大到小型工装配件的logo、参数标识刻印，都能适配，常见于五金加工、电子元器件生产、汽配零件制造等场景的产线末端工位，也可作为独立工位承接小批量定制打标订单。从结构布局来看，设备采用下柜上台的一体式设计，底部柜体集成了激光发生器、散热系统、电气控制组件，柜体侧面预留大面积通风格栅，匹配内部轴流散热风道，能保证长时间连续作业时核心器件的工作温度维持在合理区间，避免高温导致的激光功率衰减问题；底部配置四个带刹车的万向脚轮，既方便车间内短距离移位调整工位，到位后踩下刹车即可锁定位置，无需额外打膨胀螺栓固定，适配多品种小批量生产的灵活工位调整需求。

　　台面部分采用加厚钢板加工后做喷塑处理，台面上预留的多孔定位平台属于通用工装接口，可搭配不同的工件夹具实现异形件、小型轴类、平板类零件的快速装夹，定位孔的孔距按照通用工装标准设计，能兼容市面上多数现成的打标工装，减少用户自行设计工装的工作量。台面上方的立柱组件采用铝型材加钢板焊接的混合结构，既保证升降导轨的安装直线度，又能控制整体重量，立柱上搭载的振镜安装座预留了多组调节腰孔，可根据不同焦距的场镜调整振镜高度，适配不同厚度工件的打标焦距需求，振镜侧面的安装支架用来固定操作显示屏，支架采用可俯仰调节的结构，操作人员可根据自身站立或坐姿的操作习惯调整屏幕角度，减少长时间操作的视觉疲劳。打标头侧边的视觉定位组件安装位，是预留的扩展接口，用户后续如果需要加装视觉对位系统，无需重新打孔改造结构，直接利用现有安装孔即可固定相机和光源组件，实现高精度的自动对位打标，减少人工对位的辅助时间。从安装边界尺寸来看，设备整体占地宽度控制在0.8米左右，深度在1米左右，加上顶部振镜组件的总高度约1.4米，常规车间的标准工位空间即可放置，不需要额外预留过大的安装场地；台面距离地面的高度设置为0.75米，符合多数操作人员站立作业的舒适高度，长时间操作不会产生过度的腰部疲劳。

　　设计过程中特意将电气走线全部隐藏在柜体和立柱的内部空腔中，仅在活动部件处预留穿线波纹管，既避免车间内的金属碎屑、切削液溅到线缆上造成绝缘层损坏，也让设备整体外观更整洁，减少卫生清理的死角。操作按钮区域设置在台面前沿的倾斜面上，急停按钮、启动按钮、功率调节旋钮的位置都按照操作频率排布，最常用的启动按钮放在右手最易触碰的位置，急停按钮突出于其他按钮，紧急情况下可快速拍下停止设备运行，符合机械设备的安全设计规范。散热系统的风道设计采用下进风上出风的路径，进风口处加装可拆卸的防尘滤网，能过滤车间空气中的金属粉尘，避免粉尘堆积在激光发生器和振镜的光学镜片上，滤网可直接抽出清理，不需要拆解设备外壳，日常维护十分便捷。

　　台面边缘做了圆弧倒角处理，避免操作人员上下料时被尖锐边角刮伤，柜体的门板采用带锁的铰链结构，非维护人员无法随意打开柜体接触内部高压电气组件，满足车间安全生产的防护要求。振镜的横向移动导轨采用高精度线性导轨，配合步进电机驱动，可实现一定范围内的打标区域调整，不需要移动工件即可完成小幅面内多位置的连续打标，提升批量工件的打标效率。设备的整体重心经过核算，落在底部四个脚轮围成的矩形区域中心位置，即使台面放置较重的工件，也不会出现倾翻风险，配重的平衡设计充分考虑了最大负载工况下的稳定性，可承载最大50公斤的工件进行打标作业，满足多数中小型零件的打标承重需求。
