锤式破碎机用B型三槽V型皮带轮结构

在矿山、建材、固废处理等领域的锤式破碎设备中，动力传递的可靠性直接决定整线的连续作业时长，这款适配B型三角带的三槽皮带轮，正是针对中小型锤式破碎机的主轴动力输入场景设计的传动部件。从实际工况出发，锤破作业时主轴会承受锤头击打物料产生的周期性冲击载荷，皮带轮作为电机与主轴之间的动力衔接件，不能仅满足扭矩传递的基础要求，还要兼顾运转时的动平衡稳定性、皮带的贴合寿命，以及日常维护拆装的便捷性。

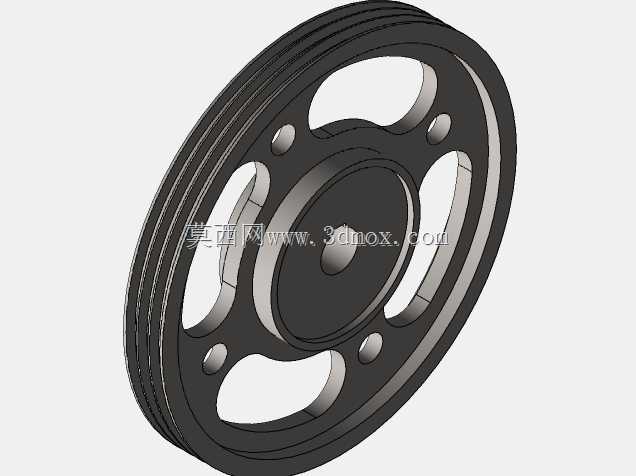

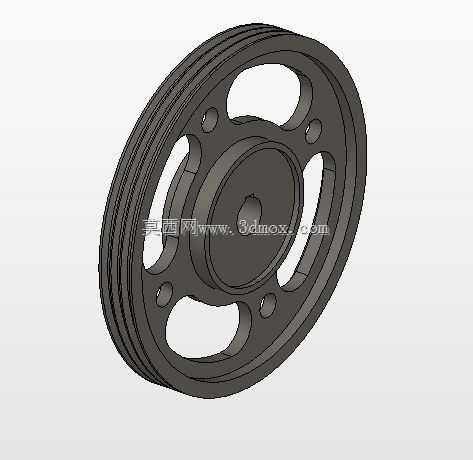

这款皮带轮的基准直径为570mm，属于大传动比场景下的从动轮配置，匹配B型V带的槽型角度严格遵循三角带传动的国标设计，槽面粗糙度控制在合理区间，既保证皮带与轮槽的摩擦力足够传递额定扭矩，又能避免槽面过于粗糙加剧皮带的磨损速率。轮体采用辐板式带减重孔的结构，并非单纯为了节省材料：大直径带轮如果做成实心辐板，自身转动惯量过大，电机启动时的瞬时电流会明显升高，同时长期运转的无用功损耗也会增加；而均匀分布的三个大尺寸减重孔，在不削弱轮体结构强度的前提下，有效降低了轮体自重，转动惯量控制在合理范围，启动阶段的动力冲击更小，也方便现场检修时的吊装搬运。

从安装边界来看，轮体中心的轴孔与键槽尺寸适配锤式破碎机常用的主轴直径，轴孔端面设计有定位止口，安装时可以快速与主轴轴肩贴合定位，不需要反复调整轮体的径向跳动量；轮缘部分的三槽间距经过精确计算，相邻皮带运转时不会出现相互摩擦的问题，槽顶与槽底的尺寸差预留了三角带正常磨损后的张紧调整余量，现场更换皮带时不需要大幅移动电机的安装位置，仅通过电机滑轨的调整行程就能满足张紧需求。

设计过程中特意对轮体的壁厚做了均匀化处理，避免铸造或加工时出现应力集中的问题，毕竟锤破作业时的振动会传递到带轮上，如果壁厚不均，长期受交变载荷作用容易出现轮体开裂的故障。轮辐上的小圆孔是工艺孔，既可以作为动平衡测试时的配重调整孔，也能在拆卸轮体时作为拉马的着力点，避免传统拉马直接卡持轮缘造成槽面变形的问题。

在实际设备配套中，这款带轮通常搭配4极或6极异步电机使用，通过三槽B型带的组合，能够传递足够的扭矩带动锤头转子完成物料破碎作业，相比单槽或双槽带轮，三槽结构的传动冗余量更高，即使其中一根皮带出现意外断裂，剩余的皮带也能短时维持设备运转，给操作人员留出停机处理的时间，避免突然卡料造成的设备损坏。日常运维时，只需要定期检查皮带的张紧度与轮槽的磨损情况，不需要对带轮本身做特殊维护，轮体的材料选用常用的灰铸铁材质，减震性能优异，能够吸收一部分传动过程中的振动，降低轴承端的载荷冲击，延长主轴轴承的使用寿命。

从建模逻辑来看，这款带轮的三维模型完全遵循实际加工的工艺顺序构建，先完成轮缘、轮辐、轮毂的基础回转特征，再切除减重孔与工艺孔，最后生成V型槽的精确轮廓，所有倒角与圆角都按照实际加工要求设置，没有工艺无法实现的尖锐棱角，不管是用于设备改造时的干涉检查，还是用于加工前的工艺仿真，都能直接复用模型的特征参数，不需要二次修整。
