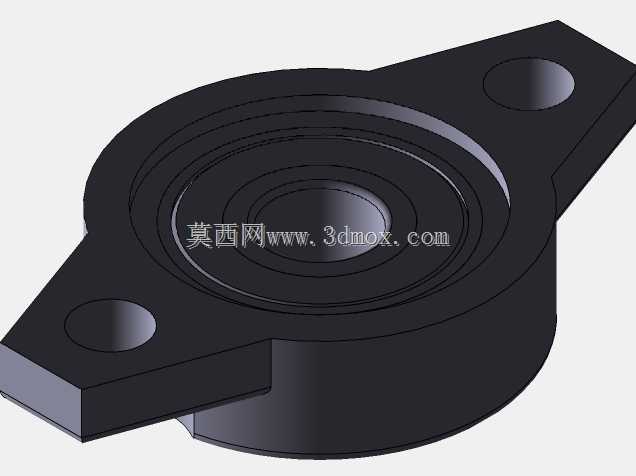

UFL系列10mm孔径菱形带座轴承结构

　　在轻工输送线、小型食品加工设备、桌面级自动化工位这类对安装空间有严格限制的传动场景中，这类菱形两孔安装的带座轴承是极为常用的支撑部件，相较于立式方形座轴承，菱形座的两个安装耳沿对角线延伸，在狭窄的安装面内可以获得更合理的螺栓固定跨距，同时不会占用过多的机架平面空间，尤其适合在铝型材框架的窄面、薄钣金支架上完成转轴支撑布局。这款轴承的内孔直径为10mm，适配常规的10mm直径光轴或者输出轴，轴承本体为外球面球轴承结构，内嵌在冲压成型的轴承座内，座体的两个安装耳上预留了光孔，可直接穿入螺栓完成与安装基面的固定，安装时不需要额外加工复杂的定位止口，只要保证安装面的平面度在合理公差范围内，就能通过螺栓锁紧实现轴承座的牢靠固定。

　　从结构设计逻辑来看，这类轴承的核心作用是为旋转轴提供径向支撑，同时补偿一定范围内的轴系安装同轴度误差，外球面轴承的外圈与座体的安装孔为球面配合，当轴出现轻微的偏斜或者安装基面存在小角度误差时，轴承可以自动调心，避免轴承受额外的附加弯矩，大幅降低轴系运转过程中的卡滞、异常磨损风险。轴承座的外形采用矮扁式设计，整体轴向厚度控制得较为紧凑，安装后轴的中心高尺寸较小，适合低重心的轴系布局，两个安装孔的中心距经过标准化设计，和同系列的UFL000规格轴承座安装尺寸完全互换，设备维护更换时不需要重新加工安装孔，直接替换即可完成维修作业。在实际建模过程中，需要重点关注几个关键尺寸的公差匹配：首先是轴承内孔与轴的配合，通常采用间隙配合或者过渡配合，方便现场装配时的轴穿入，同时避免运转过程中内圈与轴出现相对滑动；其次是轴承外圈与座体球面的配合公差，要保证球面接触面积足够，同时保留调心所需的活动间隙，不能出现过盈卡死导致调心功能失效；最后是两个安装孔的位置度公差，要保证孔中心连线与轴承内孔轴线的平行度，避免螺栓锁紧后座体出现变形挤压轴承外圈。

　　这类轴承在实际应用中，通常成对使用支撑短轴，或者单个使用配合另一端的支撑结构承担轻载传动场景，比如小型皮带输送机的从动辊支撑、桌面分拣机构的转轴支撑、小型风机的叶轮轴支撑等场景，负载能力属于轻载级别，适合转速不高、径向载荷为主的传动工况。建模时对轴承座的安装耳做了圆角过渡处理，避免应力集中在安装孔与座体主体的连接位置，因为在实际使用中，螺栓锁紧的拉力以及轴运转带来的振动载荷，很容易在直角过渡位置产生应力裂纹，圆角过渡可以有效分散应力，提升部件的使用寿命。轴承的密封结构采用内置式接触密封，在三维建模时还原了密封盖的轮廓，实际使用中可以阻挡外界的粉尘、碎屑进入轴承滚道内部，维持润滑脂的清洁度，延长轴承的维护周期，在多粉尘的生产车间环境下，这种密封结构的轴承比开式轴承的使用寿命高出数倍。从安装边界来看，这款轴承安装后，两个安装耳的外轮廓不会超出轴承外圈直径过多，在布局相邻部件的时候，只需要预留出螺栓安装的扳手空间即可，不需要额外预留过多的避让空间，对于紧凑化设计的小型设备来说，这种空间利用率的优势非常明显。

　　轴系装配时，轴承内圈通常通过顶丝或者紧定螺钉与轴完成周向固定，建模时也还原了内圈上的顶丝孔结构，装配时拧紧顶丝即可实现内圈与轴的锁止，不需要额外加工轴肩或者定位套，进一步简化了轴的加工工艺，降低整体的制造成本。在进行设备选型的时候，需要根据轴的实际径向载荷、运转转速、安装空间尺寸来确认是否适配该规格轴承，不能超负载使用，否则会出现轴承早期磨损、座体变形断裂等问题，建模过程中对各个配合面的尺寸公差做了合理的预留，导出的工程图可以直接用于指导零部件的加工或者采购选型，结构细节完全还原实物的装配关系，不存在干涉或者装配错位的问题，能够直接用于虚拟装配验证、设备方案展示以及生产加工参考。
