小型卧式数控车床整体结构三维建模

　　这款小型卧式数控车床的三维结构，完全围绕小规格精密零件加工场景搭建，适配五金加工、小型汽配零件、仪表元器件生产车间的小批量精密车削需求，整体结构做了紧凑化处理，占地空间远小于普通卧式车床，适合小型加工车间、职业院校实训场地、科研单位小试样加工工位的布置需求。从结构布局来看，模型还原了全封闭防护式床身结构，床身底座采用整体式铸铁结构的设计逻辑，底部预留了水平调节支脚的安装位，安装时不需要额外做复杂的地基浇筑，只要地面平整度满足常规工业地坪要求即可完成调平固定，整体安装边界控制在长1.2米、宽0.8米、高1.1米的范围内，不需要预留过大的周边操作空间，正面操作位预留0.6米的操作距离就能满足日常上下料、参数调试的操作需求。

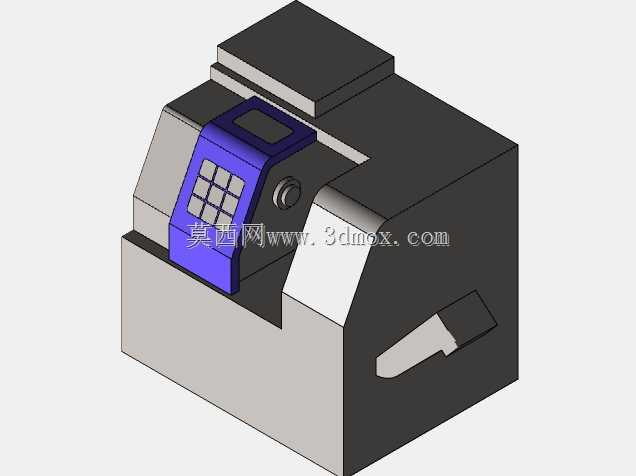

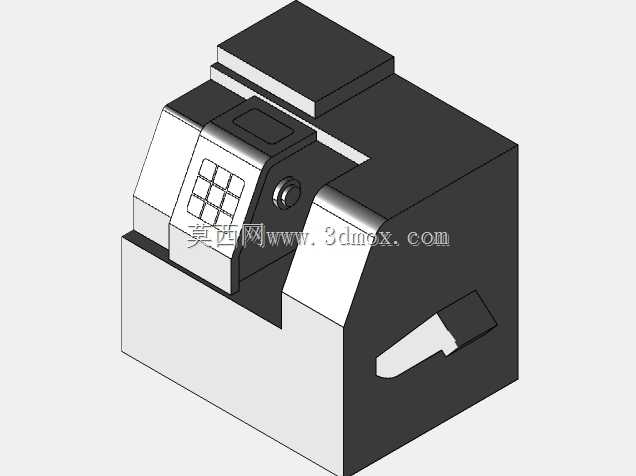

　　操作面板布置在床身左前方的倾斜台面上，倾斜角度设置为30度，完全匹配操作人员站立操作时的视线高度，不需要刻意弯腰或者抬手就能完成按键操作、程序调取的动作，面板区域预留了显示屏安装位、实体按键阵列区、急停按钮安装位、进给倍率调节旋钮的安装位置，所有操作元件的排布都遵循常规数控设备的操作逻辑，操作人员不需要额外适应就能快速上手。床身右侧的防护舱采用一体化斜面设计，既可以阻挡车削过程中切削液、金属切屑的飞溅，斜面结构也不会遮挡操作人员观察加工区域的视线，防护舱侧面预留了排屑口的安装位置，可以对接小型链板式排屑机，不需要人工频繁清理舱内切屑。

　　主轴箱区域隐藏在防护结构内部，模型还原了主轴安装位的同轴度基准面，卡盘安装端面的跳动基准完全按照精密车床的装配公差要求预留，尾座区域的导轨安装面和主轴轴线保持平行，适配长轴类零件的顶持加工需求。刀架区域预留了电动刀架的安装位，可以根据加工需求更换4工位或者6工位电动刀架，满足外圆车削、内孔加工、螺纹切削、端面车削等多工序的加工需求，不需要频繁更换刀具就能完成单个零件的全工序加工。整体外防护采用圆角过渡设计，没有尖锐的外凸棱角，避免车间内人员走动时发生磕碰，钣金防护的拼接处都预留了密封胶条的安装槽，能够有效防止切削液渗漏到床身外部，保持车间工位的整洁。

　　电气柜集成在床身背部的腔体里，不需要额外独立放置电气柜，进一步压缩了设备的整体占地空间，电气柜腔体预留了散热风扇的安装位、走线槽的固定位，强弱电走线区域做了分隔设计，避免信号干扰影响数控系统的运行稳定性。润滑系统的油路布置在床身内部的预留通道里，外接注油口设置在床身侧面的易操作位置，日常维护时不需要拆开防护板就能完成导轨、丝杠的润滑注油操作。这款模型的结构还原度完全可以用于车间布局规划、新设备安装前的空间校核、职业院校数控专业的教学演示，也可以作为小型数控车床改型设计的基础结构参考，所有安装面、操作位、预留接口的位置都和实际量产设备的布局逻辑保持一致，不存在结构干涉、操作空间不足的设计问题。
