车间通用平面磨床结构三维建模

在常规机械加工车间的平面加工工序段，这类平面磨床是承担工件最终精度保证的核心设备，区别于粗加工阶段的铣削、刨削工序，磨削工序能够稳定达到IT6-IT7级尺寸精度，同时将工件表面粗糙度控制在Ra0.8-1.6μm区间，满足模具镶件、机床导轨面、液压阀块安装面、精密工装定位板等零件的终加工要求。从实际产线布局来看，这类磨床通常布置在半精加工区域与精密检测工位之间，工件经过调质、时效、半精铣之后流转到该工位，完成基准面的精加工后再进行后续的孔系加工或者形面加工，避免因基准面平面度不足导致后续装夹定位出现偏差。

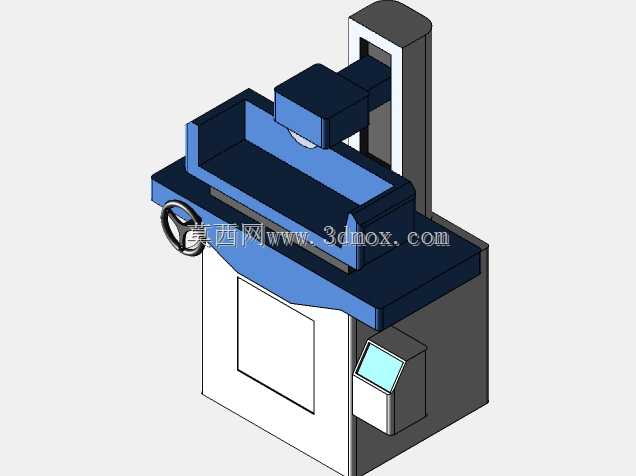

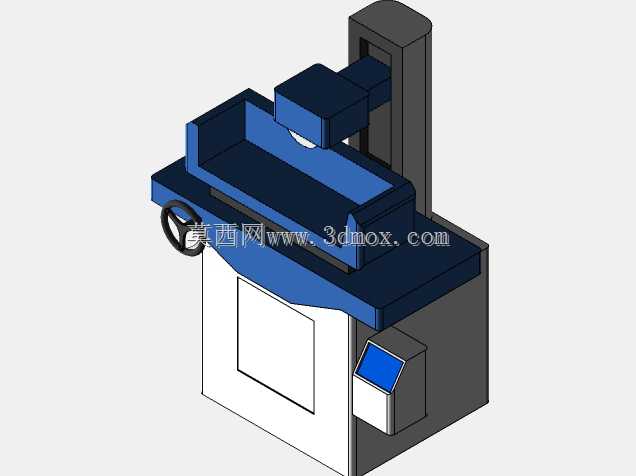

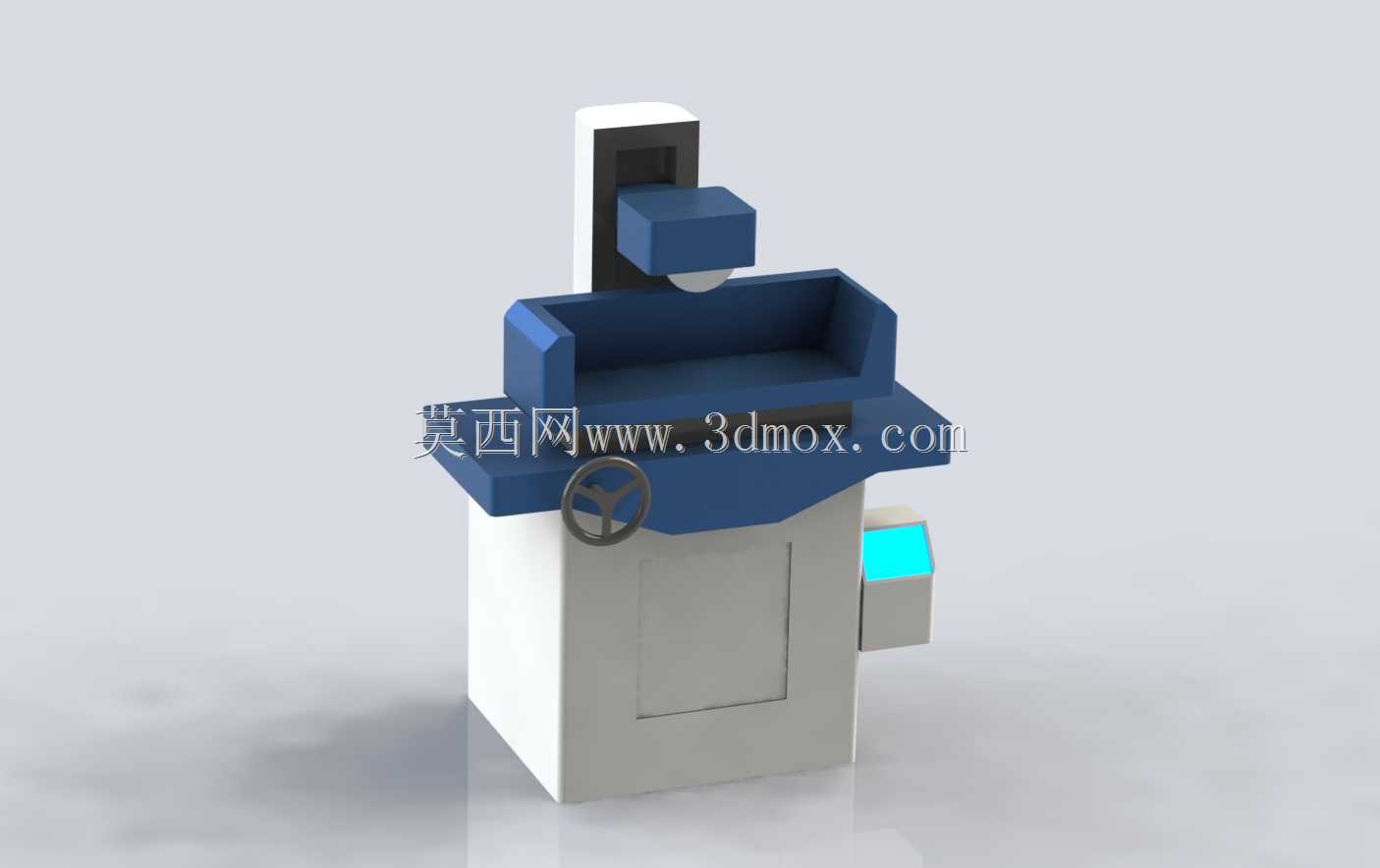

从设备功能结构来看，该模型还原了车间常用卧轴矩台平面磨床的核心组成：底部为整体式铸铁床身，内部集成了液压油箱、切削液回流腔与电气安装仓，床身上部的水平导轨承载矩形工作台，工作台通过液压驱动实现纵向往复运动，行程范围适配常见的中小型工件加工需求，工作台面标配T型槽结构，用于安装电磁吸盘或者专用工装夹具，针对非磁性材质工件，也可以通过压板直接固定在台面上。床身后侧的立式立柱承载横向进给滑座与磨头总成，滑座可以沿立柱导轨实现垂直方向的进给，完成磨削深度的调整，磨头主轴采用高精度轴承支撑，前端安装砂轮，横向进给机构带动磨头沿立柱水平导轨移动，实现工件整个宽度方向的磨削覆盖，磨头侧方设置的手轮用于手动微调进给量，在对刀或者小余量修整时可以实现微米级的进给控制，设备侧方伸出的操作盒集成了工作台启停、进给速度调节、砂轮启停等常用控制按钮，方便操作人员在装夹工件的位置就近操作，减少走动范围。

建模过程中优先还原了设备的实际安装边界与操作空间需求，整体外形按照车间常用的M71系列小型平面磨床的实际尺寸比例搭建，床身底部的占地面积控制在常规设备安装的预留尺寸范围内，设备后侧预留了液压管路、电气线路的走线空间，前侧预留了操作人员的站立操作空间，工作台全行程伸出时不会超出床身侧方的安全通道范围，磨头的最高上升位置对应最大磨削工件高度，能够覆盖常规中小型零件的加工高度需求。结构设计上还原了设备的防护设计：磨头上部的砂轮罩采用半包围结构，能够阻挡磨削过程中飞溅的磨屑与切削液，避免高速飞出的磨粒伤人，工作台两侧设置的挡水板可以将带着磨屑的切削液导流回床身的回流腔，经过滤网过滤后循环使用，床身前侧的柜门用于日常维护时清理油箱、更换滤芯或者检修电气元件，不需要拆解设备主体结构就能完成常规保养工作。

从实际使用场景出发，这类设备的建模需要重点关注运动部件的行程干涉问题：工作台纵向往复运动的极限位置不会与床身两端的限位结构发生碰撞，磨头横向移动的全行程能够完全覆盖工作台的最大宽度，垂直进给的上下极限位置分别对应砂轮更换空间与最小磨削位置，手轮的安装位置符合人体工程学要求，操作人员站在设备前侧可以轻松转动手轮完成对刀操作，操作盒的安装高度与手臂自然抬起的高度匹配，不需要弯腰或者抬手过高就能完成按钮操作。设备的配色也还原了车间通用设备的常规配色，床身主体采用浅灰色降低视觉疲劳，运动部件与操作部件采用深蓝色做区分，警示部位采用黑色做标识，方便操作人员快速识别操作区域与危险区域。

在产线规划或者车间布局仿真时，这类磨床模型可以直接导入到三维布局场景中，结合周边的铣床、钻床、检测工位的位置，模拟工件的流转路径，验证工序排布的合理性，也可以用于新员工的设备结构培训，通过拆解模型展示各个部件的装配关系与运动逻辑，帮助新员工快速理解平面磨床的工作原理，避免直接操作真机时出现误操作。建模时省略了内部复杂的液压管路、电气线路等非外观核心结构，保留了所有外部操作部件、运动部件、安装接口的结构与尺寸比例，既能够满足外观展示、布局仿真的需求，也不会因为过多的内部细节导致模型占用过多的系统资源，在常规配置的电脑上就可以流畅打开查看。
