3LS4四极50Hz卧式离心泵三维结构

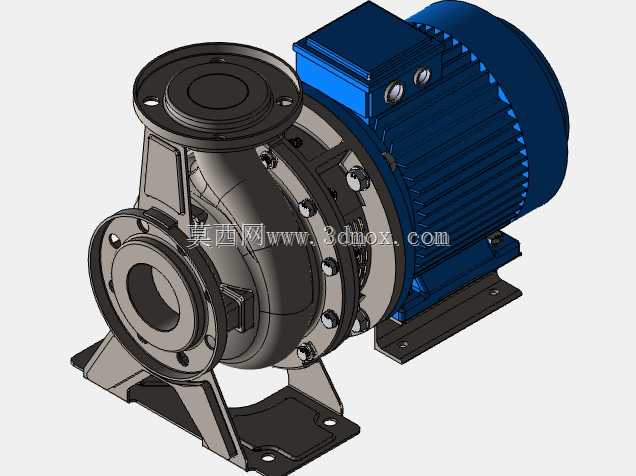

　　这款卧式离心泵的三维结构完整还原了泵体与驱动电机直联的紧凑布局，在民用供水、暖通循环、工业冷却、轻腐蚀流体输送等场景中，这类直联离心泵凭借占地小、安装便捷的特性被广泛选用，无需额外设置联轴器护罩与中间传动基座，能有效缩减泵房的空间占用，适配中小型流体输送系统的安装需求。从结构设计逻辑来看，泵头与电机端盖采用止口定位配合，同轴度公差控制在0.05mm以内，能大幅降低运行过程中的径向跳动，减少机械密封的偏磨损耗，延长密封件的更换周期。泵壳采用后开门式结构设计，检修时无需拆卸进出水法兰管路，仅需拆开泵体与电机连接的紧固件，即可抽出叶轮、机械密封等核心转动部件，大幅降低现场运维的工作量。

　　进出水口采用标准法兰连接结构，法兰端面的密封槽尺寸匹配通用管路法兰标准，现场配管时无需额外加工转接件，法兰螺栓孔的位置度严格遵循管路安装规范，能避免现场安装时出现螺栓无法穿入的问题。叶轮采用闭式流道结构，流道表面做光滑过渡处理，能减少流体在叶轮内部的水力损失，在额定转速下可实现稳定的流体输送，适配常温清水或物理化学性质类似水的介质输送需求。泵脚与电机底座采用一体化铸铁支架结构，安装脚的螺栓孔为长圆孔设计，允许现场安装时存在±5mm的位置调整量，降低基础预埋螺栓的定位精度要求，支架的筋板布局经过受力校核，满负荷运行时的支架形变量控制在0.1mm以内，避免因支架变形导致的轴系不对中问题。

　　机械密封腔的结构设计预留了足够的冷却空间，输送常温介质时可依靠介质自身实现密封面的润滑冷却，无需额外配置外接冲洗管路，简化了管路系统的配置。电机采用四极异步电机结构，散热筋沿电机外壳轴向均匀分布，能保证运行过程中电机热量的快速散出，接线盒位于电机顶部，接线方向可根据现场布线需求旋转调整，适配不同方向的线缆接入需求。从安装边界来看，整机的轴向总长度、进出水口中心高度、底座安装孔的跨距都严格遵循行业通用的安装尺寸规范，可直接替换同参数规格的老旧离心泵，无需对原有管路和安装基础做改造。

　　建模过程中对所有配合面的公差做了对应标注，转动部件与静止部件之间的间隙设置符合实际装配要求，叶轮口环与泵体口环之间的径向间隙控制在合理范围，既避免运行过程中出现动静摩擦，又能减少容积损失，提升泵的运行效率。轴承部位的结构设计考虑了润滑脂的存储空间，可保证长时间运行下的轴承润滑需求，无需频繁补充润滑脂。整体结构没有冗余的设计部件，所有零部件都服务于流体输送的核心功能，零部件的通用化率较高，易损件均采用行业标准规格，后期备件采购便捷，能降低设备的全生命周期运维成本。
