手推式喷射混凝土机折射水泥泵结构

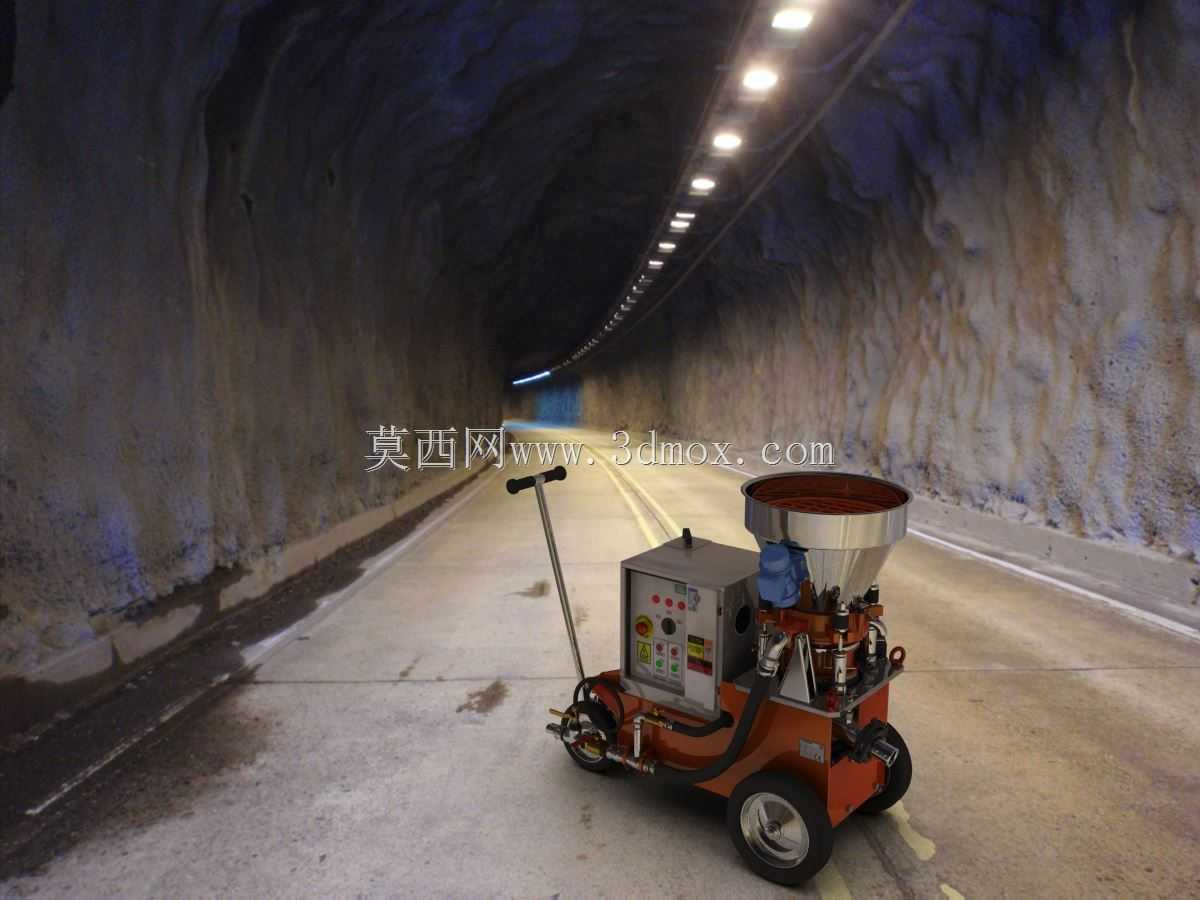

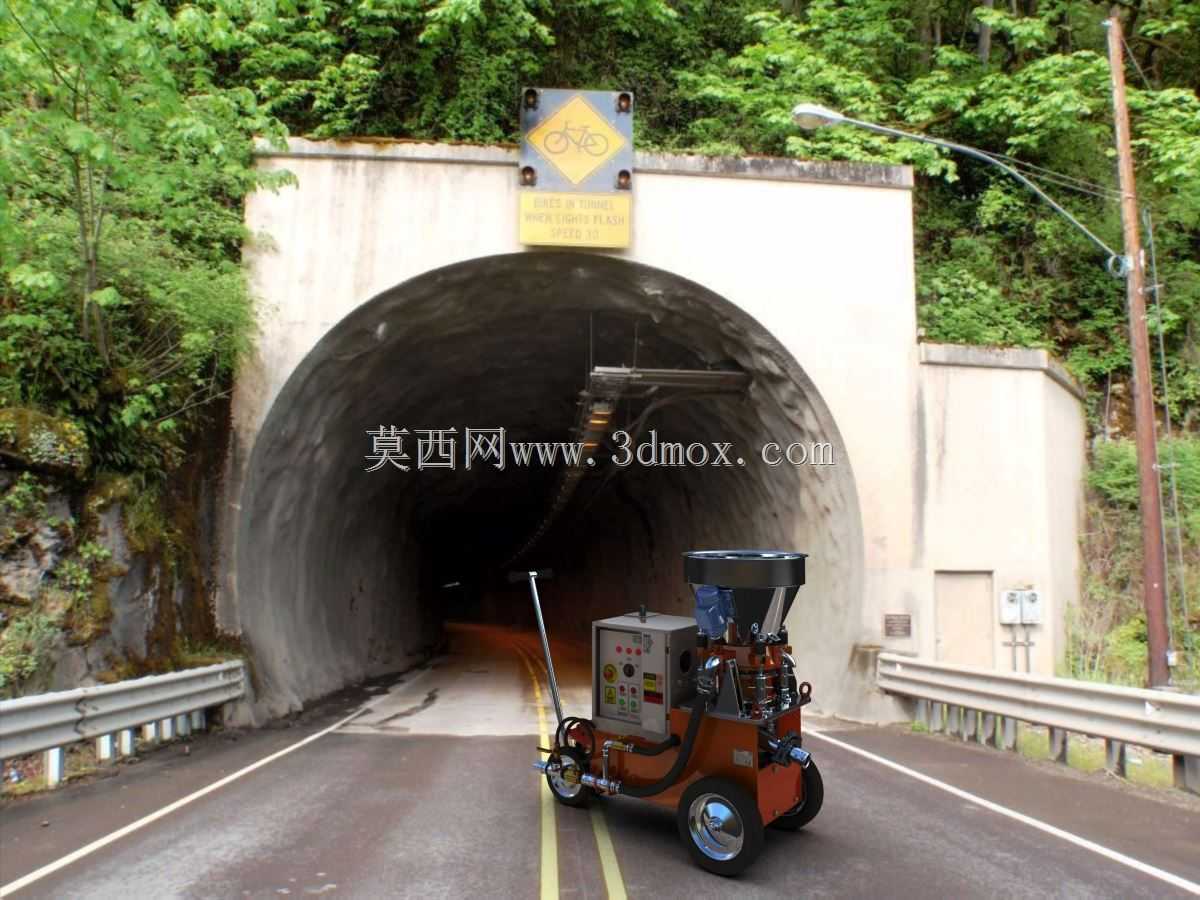

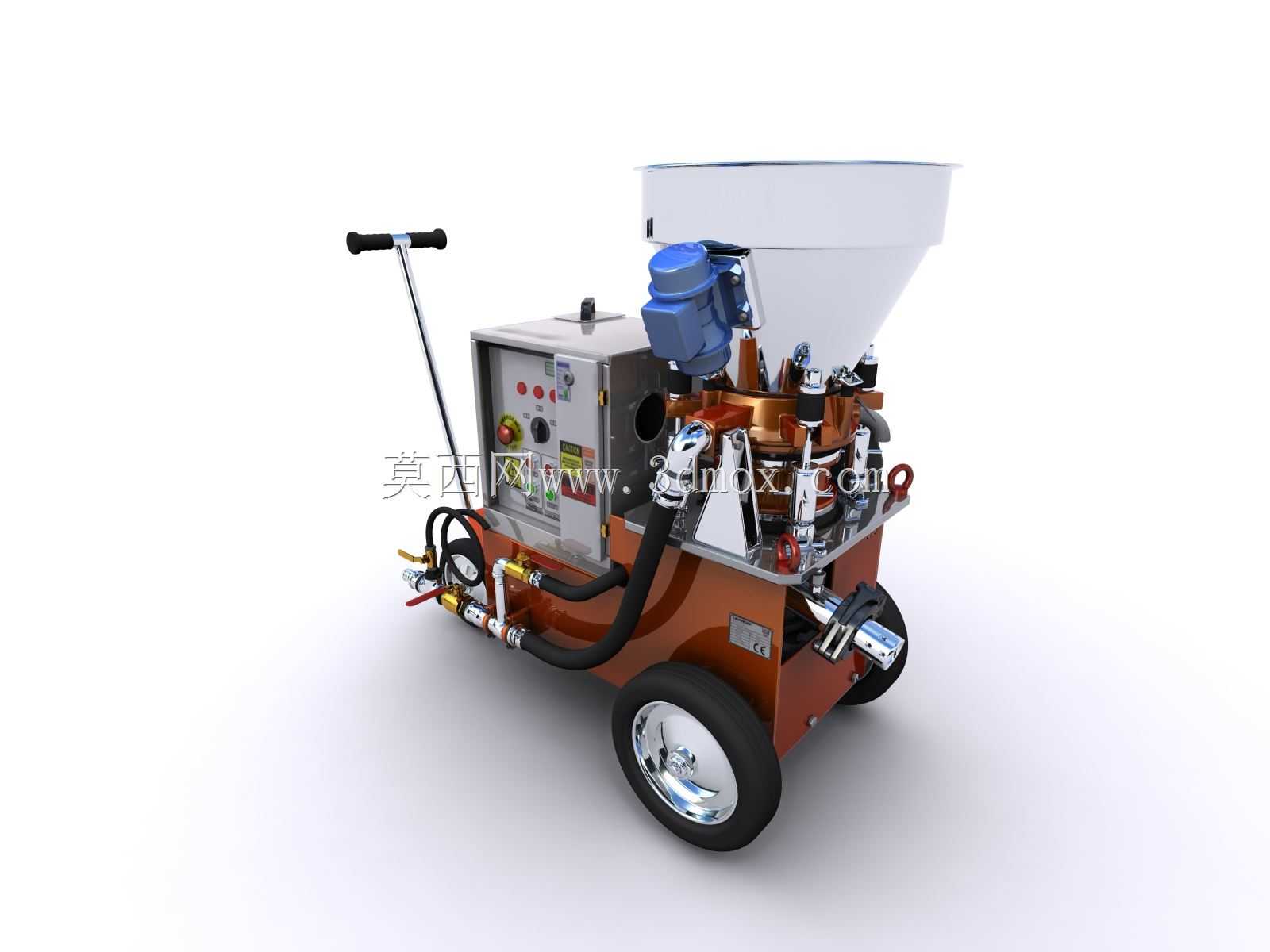

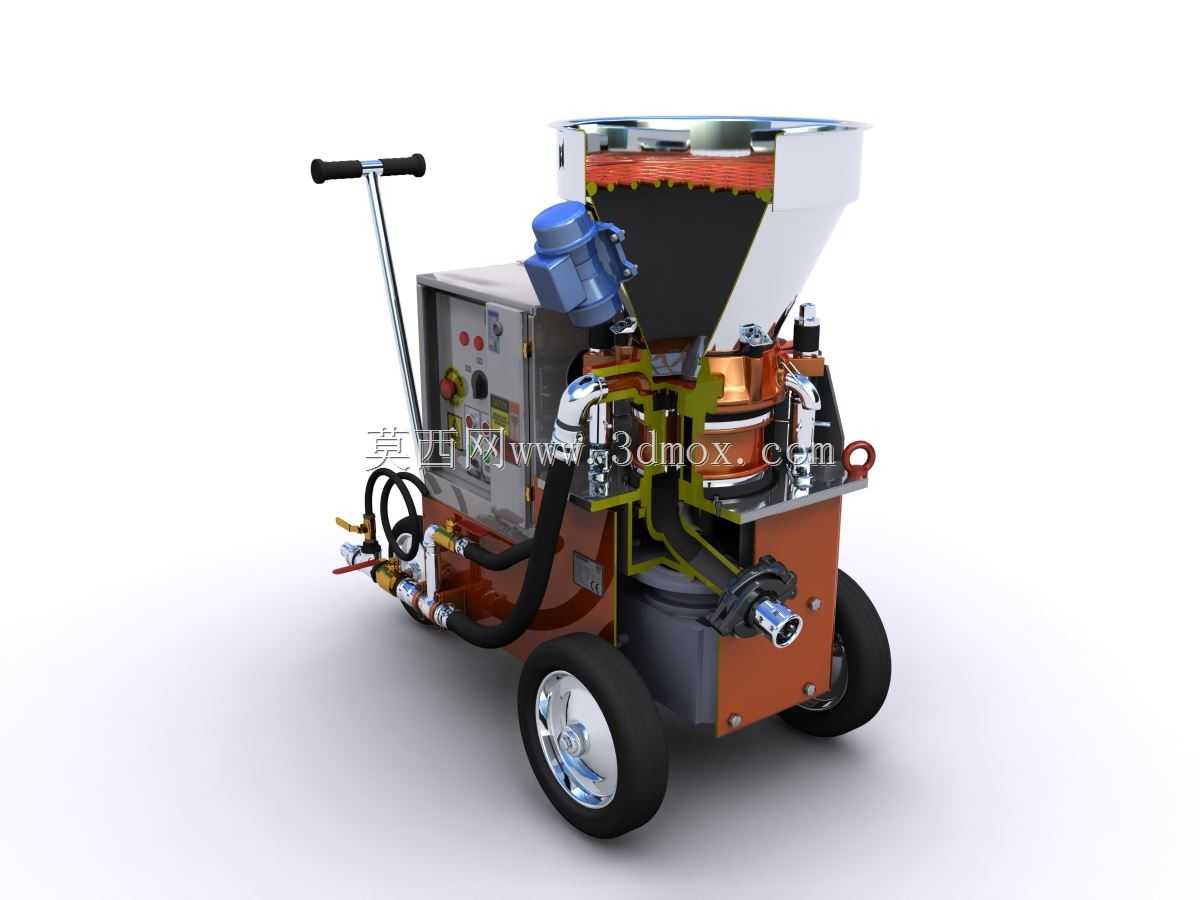

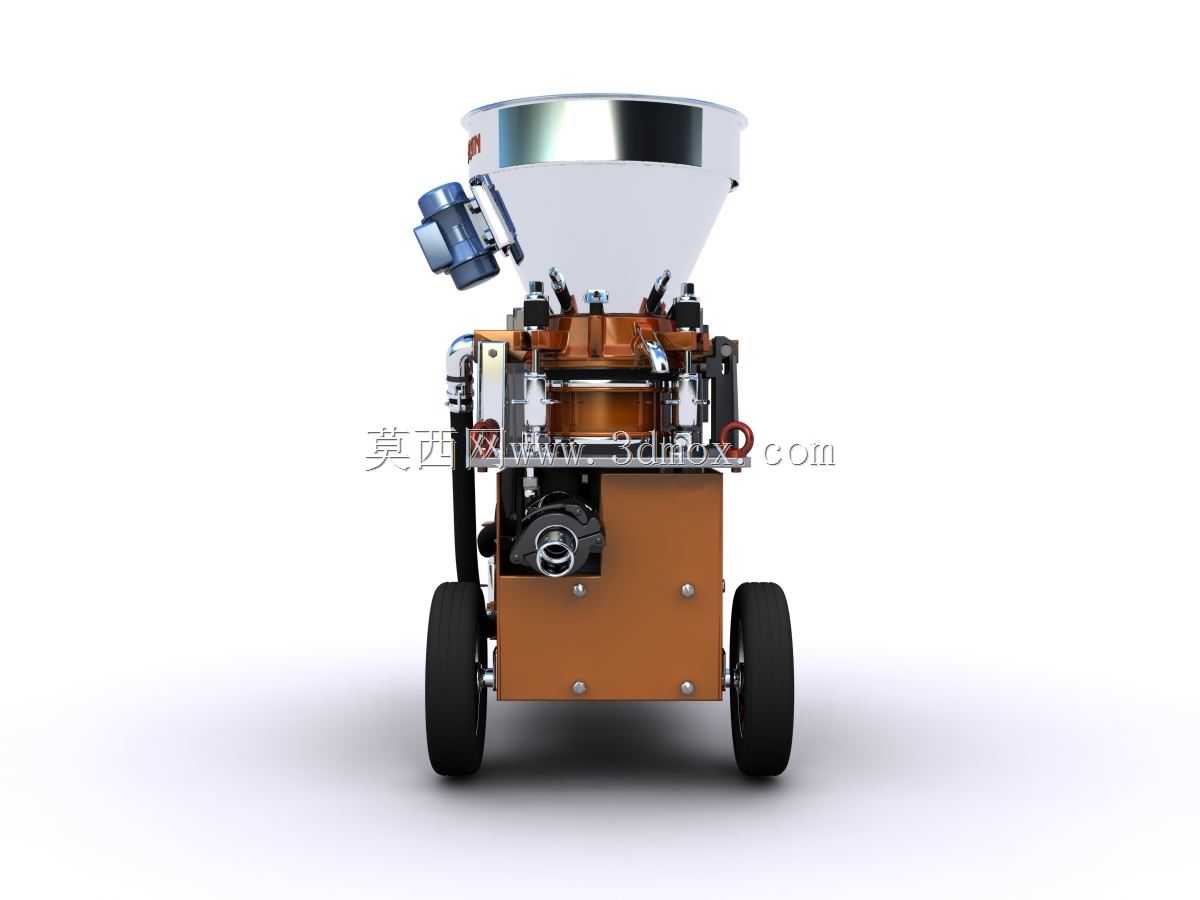

　　在隧道初期支护、建筑墙面加固、边坡防护这类需要混凝土薄层施工作业的场景里，这类手推式喷射设备的出场率一直很高，不同于大型湿喷台车的大体积、高投入，这类小型可移动的喷射混凝土机，更适合狭窄作业面、零散修补工程、小型民建加固这类场景，设备整体采用轮式手推结构，前端设置两个小直径转向轮，后端配置大直径承重轮，搭配可伸缩调节高度的推拉杆，单人即可完成设备在作业面内的转场移动，不需要额外吊装转运，适配工地内复杂的地面通行条件。设备上部设置锥形料斗，料斗内壁做光滑圆弧过渡设计，避免混凝土浆料在进料环节出现架桥、堵料的问题，料斗下部直接连通泵送计量单元，采用螺杆式泵送结构配合折射式出料阀组，能够将混合好的混凝土浆料以稳定压力输送至喷枪端，同时在阀组位置预留压缩空气接入接口，通过高压气流将浆料均匀折射喷射至作业面，相比传统直喷结构，折射式出料能够让浆料在喷出前充分与气流混合，降低喷射回弹率，减少施工过程中的材料浪费。

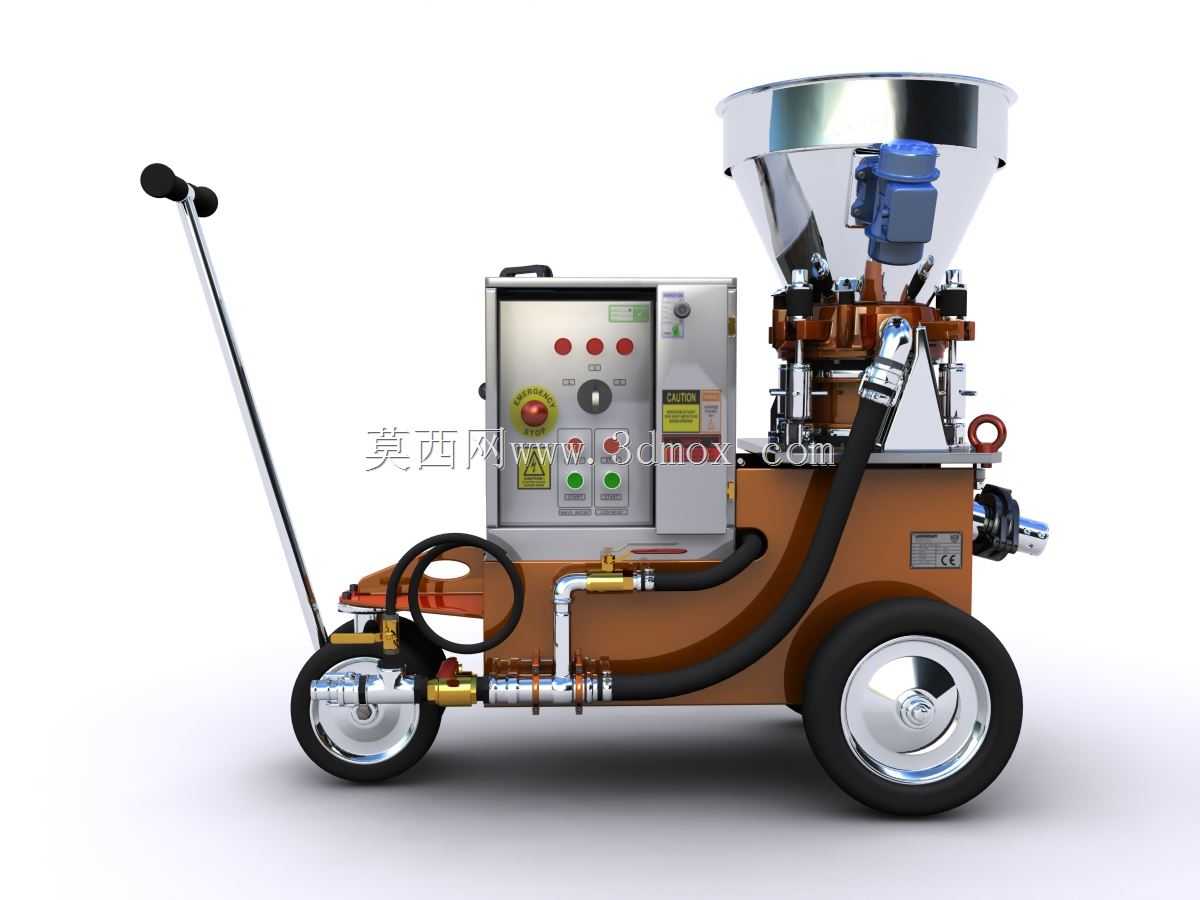

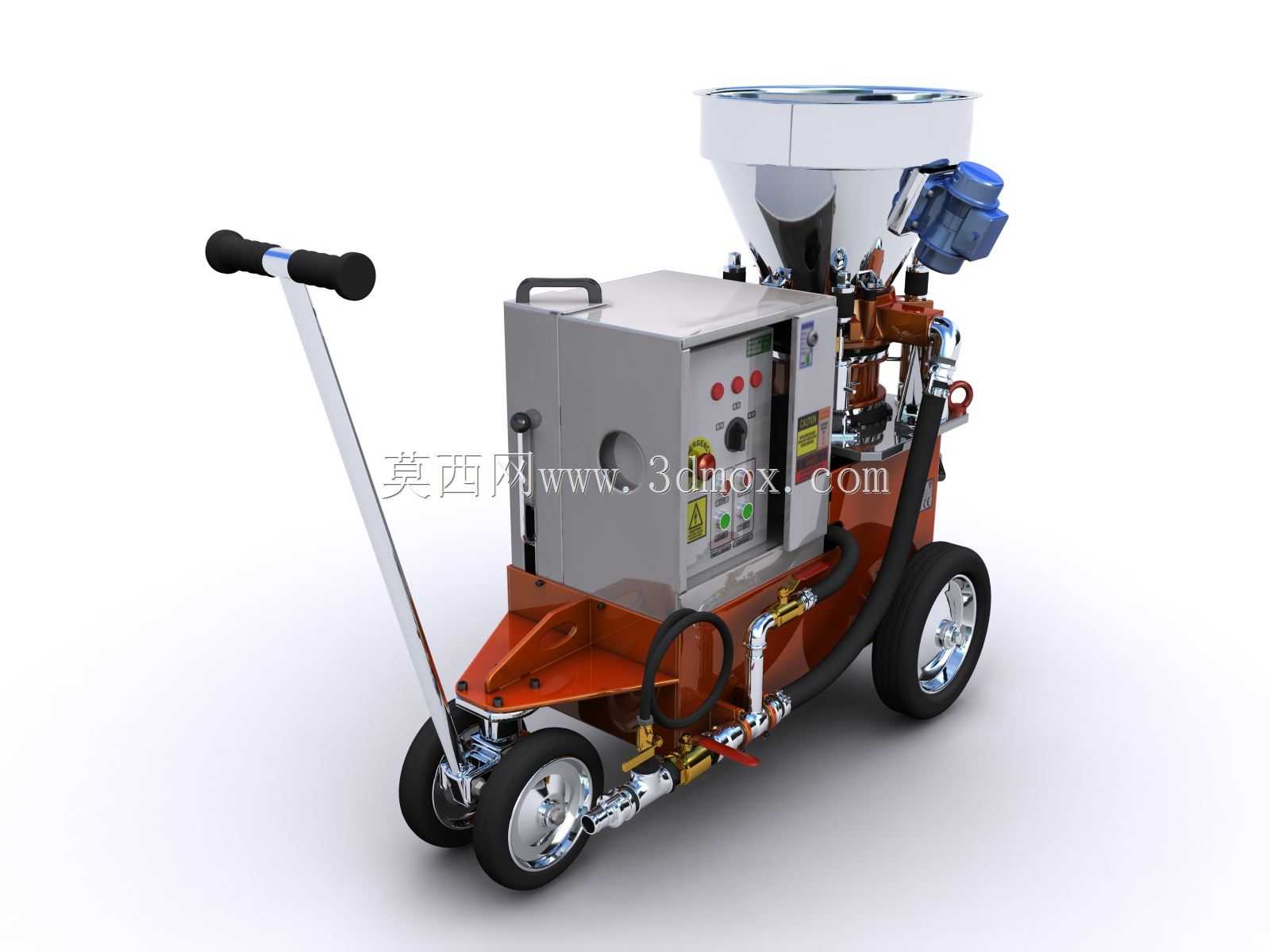

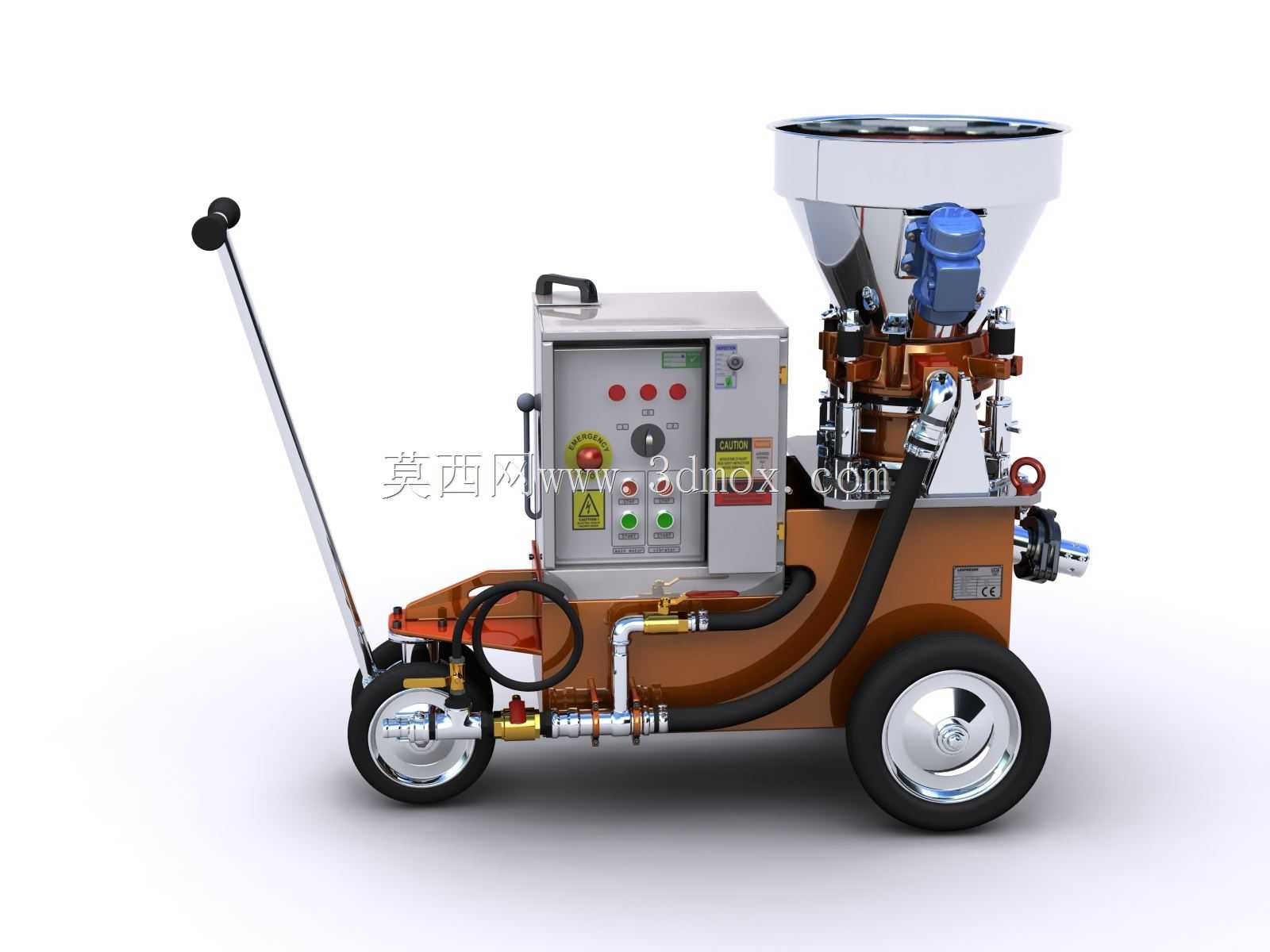

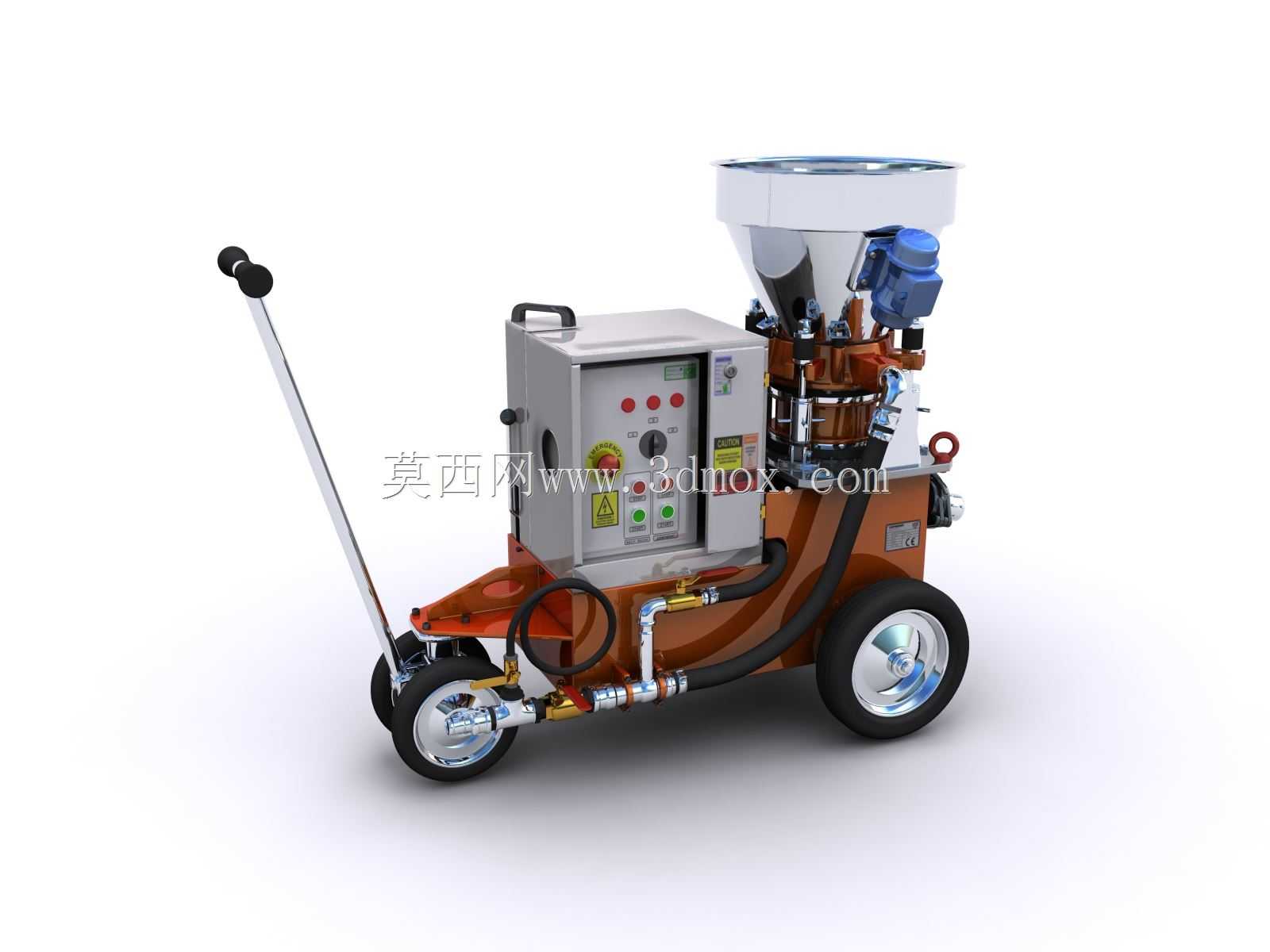

　　设备的控制单元集成在机身中部的密封电控箱内，箱体采用冷轧钢板折弯焊接成型，表面做喷塑防锈处理，面板上设置启停按钮、压力调节旋钮、故障指示灯，所有操作元件都做防水防尘处理，适配工地多粉尘、高湿度的作业环境，电控箱侧面预留外接气源、电源的快插接口，现场接线接管不需要额外工具，能够快速完成作业前的准备工作。机身下部的机架采用型钢焊接成型，所有焊接位置都做去应力处理，避免长期作业震动导致机架变形，泵送单元、阀组、行走轮组都通过螺栓固定在机架对应的安装位上，各部件之间预留足够的检修间隙，日常维护时不需要拆解整体结构，即可完成易损件的更换。设备的管路布局全部沿机架内侧排布，高压管路采用卡套式接头连接，避免管路外露被现场杂物剐蹭破损，同时在管路弯折位置设置管夹固定，降低作业过程中管路震动产生的磨损。这类设备的泵送压力可以根据作业面距离、喷射厚度做无级调节，近距离墙面修补作业时调低压力，能够避免浆料飞溅，远距离隧道拱顶作业时调高压力，保证浆料能够稳定输送到指定位置，料斗容积适配单人上料的作业节奏，不需要频繁补料，同时在料斗下部设置振动器，当浆料流动性较差时，开启振动能够辅助下料，避免料斗内部积料。

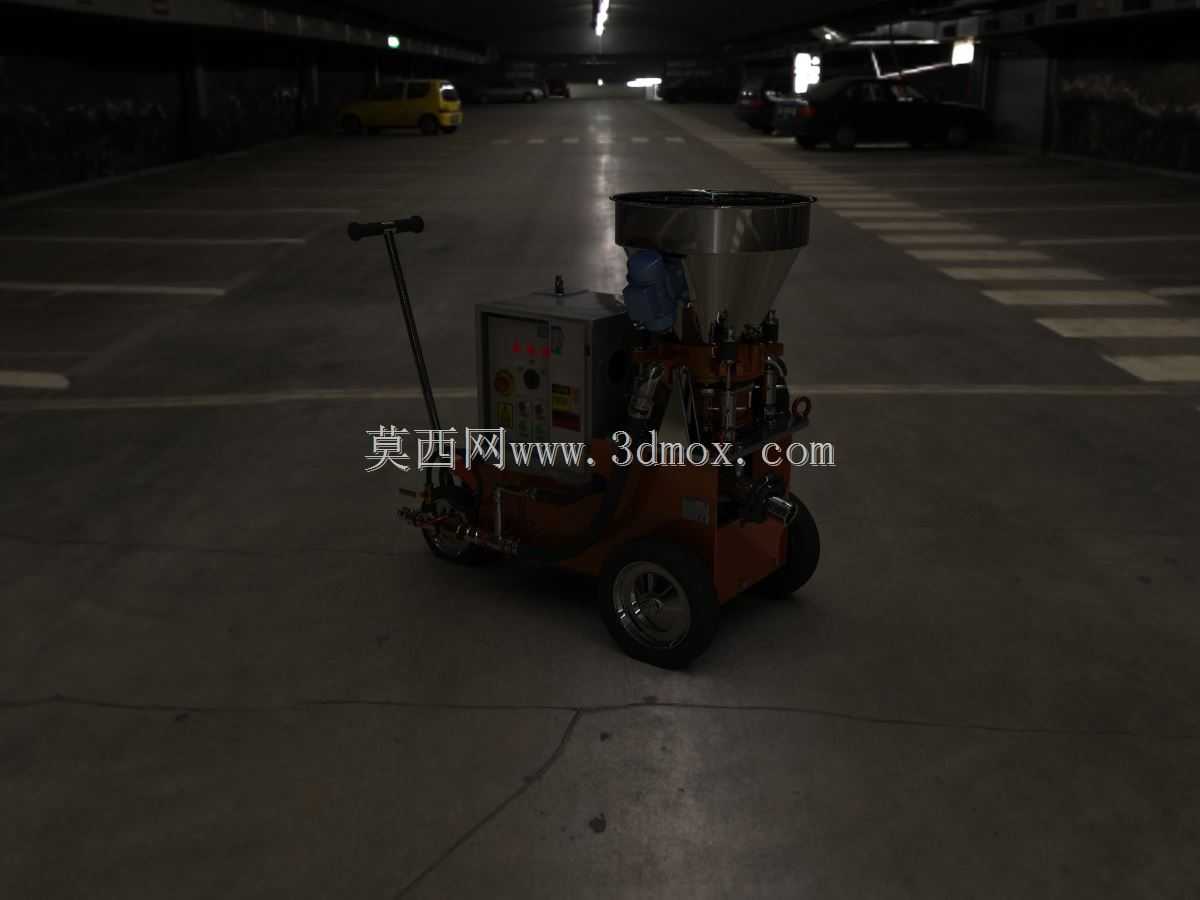

　　从结构设计的角度来看，这类设备的重心控制在轮组支撑面的中心位置，手推移动时不会出现前倾、后翻的问题，推拉杆的握持高度设置在成年人腰部位置，推行时不需要弯腰，降低长时间转场的操作疲劳，设备整体宽度控制在0.8米以内，能够通过常规的施工脚手架通道、室内门洞，适配室内加固、地下管廊这类狭窄空间的作业需求。设备的出料端可以快速更换不同口径的喷嘴，适配不同粒径的混凝土骨料，当施作薄层修补时更换小口径喷嘴，能够获得更均匀的喷射面，当施作厚层支护时更换大口径喷嘴，提升单次喷射的厚度，减少作业次数。

　　折射式阀组的内部流道做耐磨处理，核心过流部件采用高铬合金材质，能够耐受混凝土骨料的长期冲刷，延长易损件的更换周期，阀组的密封件采用耐磨损橡胶材质，能够在高压工况下保持密封性能，避免浆料渗漏影响泵送压力。设备的行走轮采用实心橡胶轮胎，不需要充气，避免工地尖锐物扎破轮胎导致设备无法移动，轮组的轴承采用密封式结构，能够阻挡粉尘进入轴承内部，减少日常维护的注油频次。在实际作业过程中，这类设备可以搭配速凝剂计量泵使用，在浆料喷射的过程中同步添加速凝剂，让喷射到作业面的混凝土能够快速凝固，减少浆料下坠脱落的问题，尤其适合顶面、立面的混凝土喷射作业。设备的电控系统设置过载保护、缺相保护功能，当泵送压力超过设定阈值、电源缺相时会自动停机，避免电机、泵送部件因为过载损坏，提升设备作业的安全性。从安装边界来看，设备整机长度控制在1.5米以内，高度不超过1.2米，作业时只需要预留周边0.5米的操作空间即可，不需要大面积的作业场地，在小型工程中能够大幅降低设备的场地占用成本。
