M3规格T型通孔铆接螺母结构设计

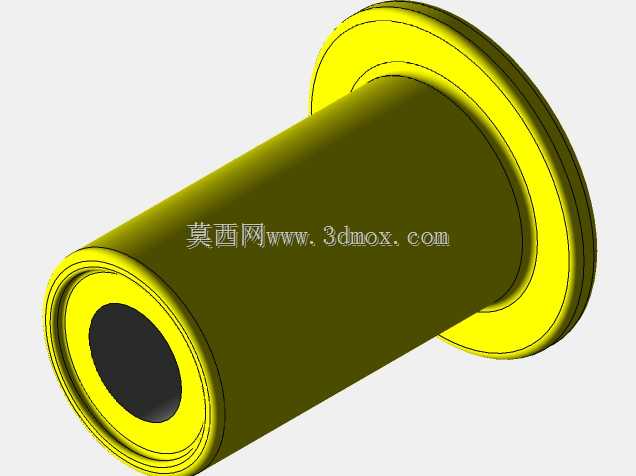

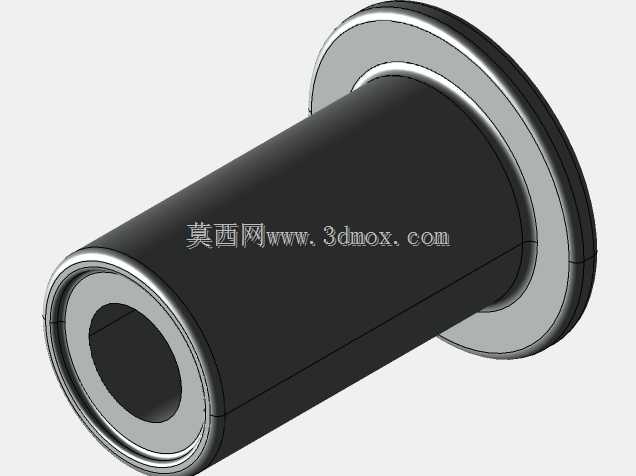

　　这款M3规格的T型铆螺母，采用通孔式设计，整体为带法兰盘的筒状结构，法兰端直径大于筒身外径，安装时从预制的安装孔一侧穿入，法兰端面贴合板材表面，另一侧通过铆接工具扩张筒身端部，在板材背面形成翻边锁紧结构，不需要在板材背面预留螺母安装的操作空间，单面操作就能完成紧固，非常适合封闭腔体、薄壁框架这类无法从背面操作螺母的装配场景。从结构设计细节来看，筒身的内外径公差控制是核心，外径要和板材上的预制安装孔保持小间隙配合，单边间隙控制在0.1mm以内，既能保证穿装顺畅，又不会因为间隙过大导致安装后螺母歪斜，影响螺纹同轴度；内螺纹为标准公制M3粗牙，牙型角60度，螺纹有效长度覆盖整个筒身，不管是安装面到背面的板材总厚度是1mm还是2.5mm，都能保证足够的螺纹啮合长度，连接强度比薄板直接攻丝提升4倍以上，完全能满足小型结构件的紧固需求。做小型自动化模组、桌面级机器人项目的结构设计时，薄板件的螺纹连接一直是容易踩坑的环节——1.5mm以内的冷轧钢板、3mm以下的铝合金薄板或者玻纤板，直接攻M3螺纹的话，有效啮合牙数不足3圈，反复拆装几次就会滑牙，要是用压铆螺母，很多小批量打样的场景没有专用压铆设备，手工敲容易把板面敲变形，还会出现压铆不牢转动的问题，这时候T型螺母铆钉就是非常适配的连接方案。

　　法兰盘的厚度设计也经过实际装配验证，不会因为过薄导致铆接时法兰变形翘曲，也不会因为过厚占用过多的安装面空间，法兰背面和筒身衔接处做了微小的倒角，穿入安装孔时可以自动导正，不会刮伤安装孔边缘的涂层或者板材表面。在实际项目应用里，这类T型铆螺母的适用场景非常广，除了之前提到的桌面机器人结构件，像小型仪器仪表的外壳装配、3D打印机的框架薄板连接、低压电控柜的内部安装板固定、无人机的机身薄壁件连接，都能看到这类紧固件的身影。

　　相比焊接螺母，它不需要做焊接后的表面处理，不会在板材表面留下焊痕，也不会因为焊接高温导致板材变形；相比普通的拉铆螺母，这款T型结构的法兰面更大，铆接后和板材的接触面积更大，承受轴向拉力的时候压强更小，不容易出现拉穿板材的问题，而且通孔设计可以让螺丝穿过整个螺母，适配不同长度的紧固件，不会像盲孔铆螺母那样有螺丝拧入深度的限制。建模的时候要特别注意几个安装边界尺寸：首先是法兰盘的外径，要比预制安装孔直径大2mm以上，保证铆接后法兰能完全覆盖安装孔边缘，不会出现拉脱的情况；其次是筒身长度，要比被连接板材的总厚度长0.3-0.5mm，给端部铆接翻边留出足够的变形量，长度不够的话翻边不充分会导致锁紧力不足，长度过长的话铆接后背面的翻边凸起过高，会影响相邻零件的装配；还有内螺纹的起始端，要在法兰端做倒角处理，方便螺丝拧入的时候对中，不会出现错牙刮伤螺纹的情况。

　　很多新手结构设计师在选用这类紧固件的时候，容易忽略安装时的工具空间需求，其实这款T型铆螺母的铆接操作只需要在正面留出普通手动铆螺母枪的操作空间即可，不需要背面操作，对于内部空间紧凑的设备来说，能大幅降低装配难度，减少后期维护的拆装成本。另外，这款铆螺母的筒身外壁是光滑圆柱面，没有滚花或者卡槽结构，安装后如果需要拆卸更换，只需要用角磨机磨掉背面的翻边就能从正面推出，不会像带滚花的压铆螺母那样拆除时会破坏安装孔，方便后期的零件返修和替换。在做轻量化设计的时候，这类空心结构的铆螺母比同规格的实心压铆螺母重量轻30%左右，对于有减重需求的便携式设备、小型无人机这类产品来说，也能在保证连接强度的前提下，尽可能降低整体重量。实际装配测试中，这款M3 T型铆螺母铆接在2mm厚的6061铝合金板上，轴向拉脱力可以达到1200N以上，完全能满足小型结构件的连接载荷要求，反复拆装10次以上螺纹也不会出现滑牙，铆接部位的板材也不会出现明显的变形，比直接攻丝的连接可靠性高很多。
