T30梅花六角电动批头结构设计

这款T30规格梅花旋具头，是面向工业级电动拧紧作业开发的配套耗材，日常在装配流水线、设备维保工位、五金加工车间都能见到它的身影，主要适配带1/4英寸快换夹头的电动起子、气动风批以及手动扭力扳手，用来拧紧或拆卸对应T30规格的梅花槽螺丝，这类螺丝广泛出现在汽车零部件装配、电机端盖固定、钣金机柜拼接、户外设施安装等场景中，相比十字、一字批头，梅花槽的啮合接触面积更大，拧紧过程中不容易出现滑牙、崩头的问题，能承受更大的扭矩输出，适合对锁紧力有明确要求的装配工位。

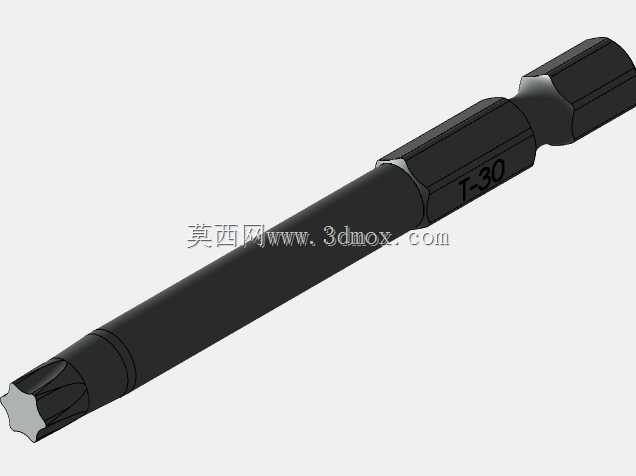

从结构设计来看，这款批头整体采用同轴回转体加局部特征切削的布局，工作端严格按照Torx梅花槽的啮合型线做轮廓加工，六个弧形啮合齿的齿形公差控制在微米级，确保和螺丝槽口贴合时没有多余间隙，避免高扭矩下应力集中导致齿部崩裂；靠近工作端的位置做了一圈环形退刀槽，一方面是加工时给磨削刀具留出退刀空间，另一方面也能在批头插入螺丝槽时起到限位作用，避免插入过深刮伤螺丝周边的工件表面。批头杆身采用等直径圆柱结构，表面做了哑光硬化处理，既保证整体的抗扭刚度，又能减少长期使用后的锈蚀风险，杆身靠近六角柄的位置做了六方过渡结构，平滑衔接六角夹持段，避免截面突变带来的应力集中，降低批头在大扭矩冲击下从衔接处断裂的概率。

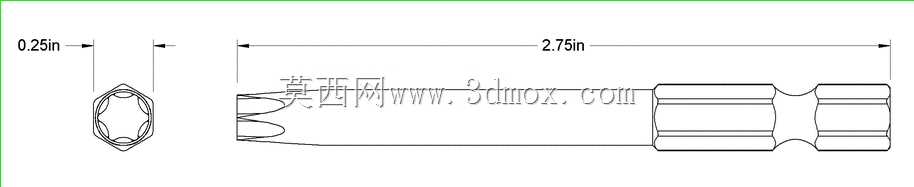

夹持端采用标准1/4英寸六角柄结构，这是目前电动、气动旋具通用的快换接口尺寸，六个夹持平面的平面度、相邻面的夹角都严格遵循通用接口标准，能适配市面上绝大多数带快换夹头的拧紧工具，插入夹头后能被夹爪牢牢抱紧，不会出现打滑、转空的问题；六角柄末端做了小尺寸的倒角处理，方便作业时快速对准夹头孔插入，减少对位调整的时间，提升工位换批效率。整体有效长度控制在2.75英寸，这个长度是常规装配作业的通用尺寸，既能覆盖大部分沉头孔、深槽位置的螺丝操作，又不会因为杆身过长导致拧紧时出现晃动感、影响扭矩传递的同轴度。

在实际选型使用时，需要注意这款批头的适配边界，它仅适用于T30规格的梅花槽紧固件，不能用它来拧动其他尺寸的螺丝，否则会损坏批头齿形或者螺丝槽口；日常存储时要注意避免工作端和其他金属硬物磕碰，防止齿形磕碰变形影响啮合精度；如果是用于定扭矩拧紧工位，要定期检查批头齿部的磨损情况，当齿形出现圆角、崩缺时要及时更换，避免因为啮合间隙过大导致实际输出扭矩达不到工艺要求，出现螺丝锁付不紧或者过扭滑牙的问题。从建模逻辑来看，这款批头的三维建模优先保证各功能段的同轴度，所有回转特征都以中心轴线为基准做回转拉伸，六角特征、梅花齿形都采用草图轮廓拉伸后做边角倒角处理，过渡位置的圆角都按照实际加工的工艺圆角设置，没有多余的装饰性特征，完全还原实物的加工形态，能直接用于虚拟装配验证、工装夹具设计参考，也可以作为拧紧工位的模拟元件导入生产线仿真模型中，验证装配作业的干涉情况。
