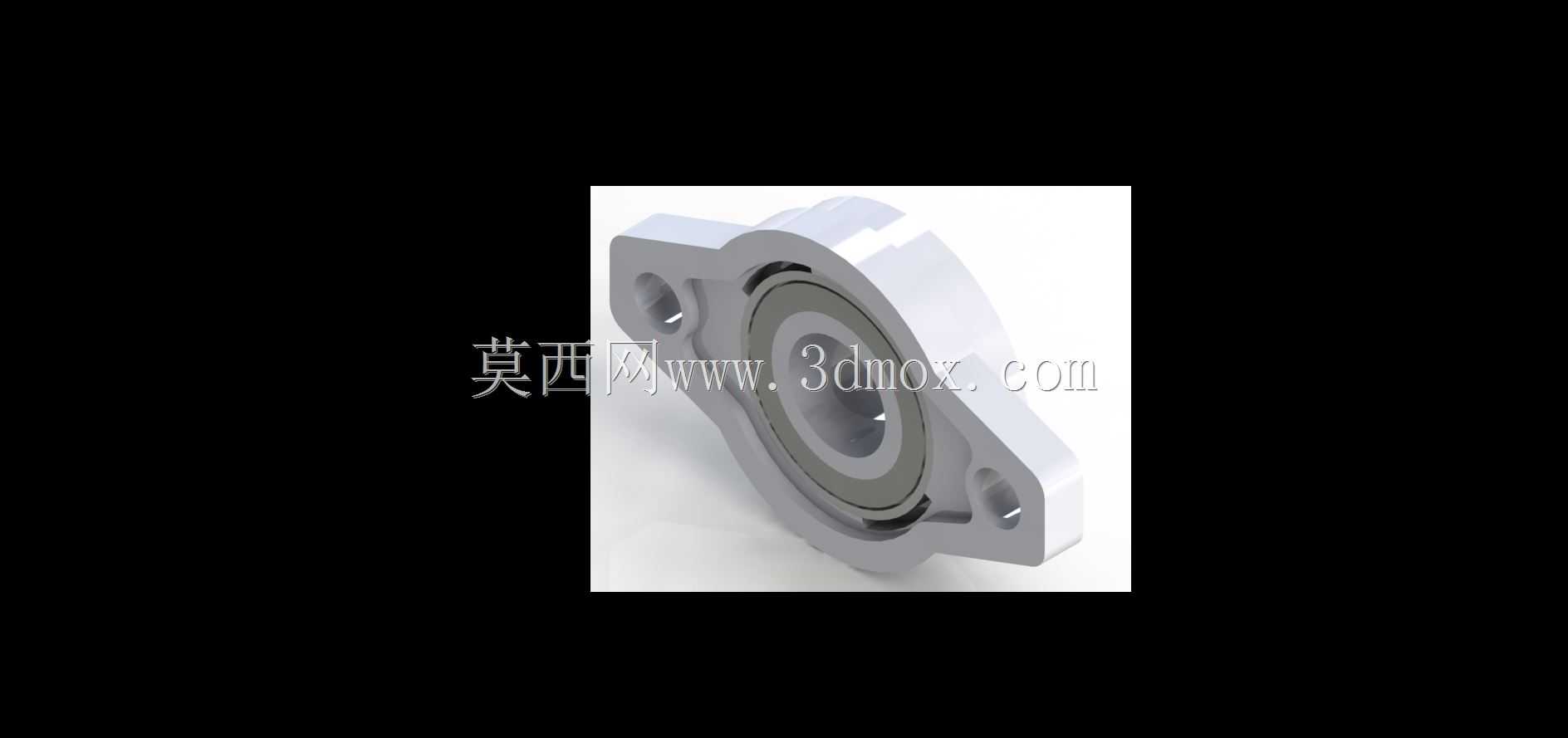

20mm孔径菱形带座轴承三维结构

　　在轻工输送线、小型食品加工设备、桌面级自动化工装的传动布局里，这类菱形法兰式带座轴承是出镜率极高的支撑部件，它不需要额外加工复杂的安装沉孔，仅靠两个螺栓就能完成轴端的回转支撑固定，对安装面的加工精度要求远低于整体式轴承座，很适合薄板机架、铝型材框架这类轻量化设备的装配场景。从实际使用场景来看，这类轴承常被用在从动辊筒的两端支撑、小型同步带轮的轴系定位、低负载凸轮机构的回转支点位置，因为安装法兰为菱形切边结构，相比圆形法兰座，它在狭窄安装空间里的适配性更好，两个安装孔的中心距经过标准化设计，能直接匹配常用的20系列、30系列铝型材的安装孔位，不需要额外做转接板设计。

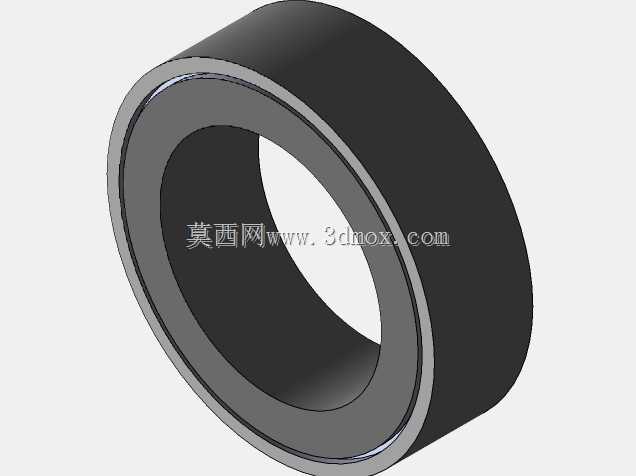

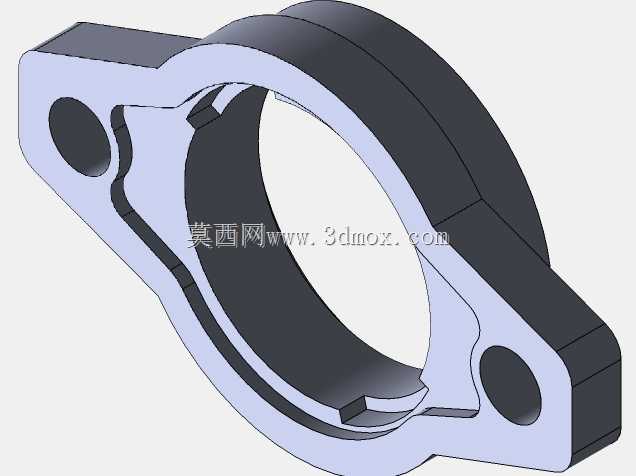

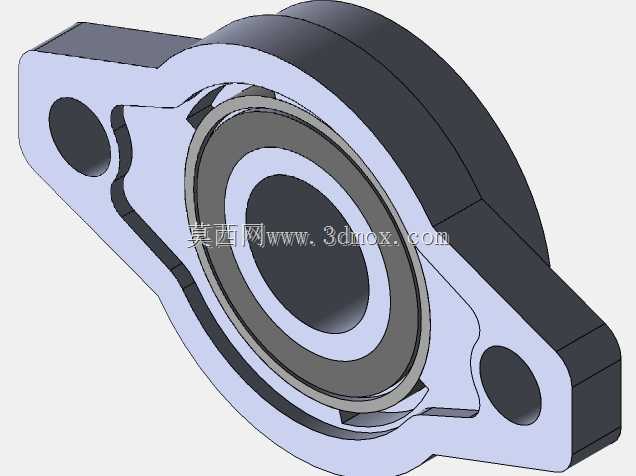

　　从结构设计逻辑来看，这个部件将冲压外座与内置深沟球轴承整合为一体，座体的两个安装耳做了加厚处理，螺栓孔位置设计了局部凸台，避免螺栓锁紧时座体产生形变挤压轴承外圈，导致轴承回转卡滞；轴承内孔为20mm标准孔径，适配市面上绝大多数同直径的光轴、台阶轴，内圈两侧带密封圈结构，能阻挡日常工况下的粉尘、少量切削液溅入，延长轴承的维护周期。在安装边界上，菱形座的两个安装孔中心距为固定标准值，座体总厚度控制在较低范围，不会过多占用轴系的轴向安装空间，轴承外圈与座体的配合采用小过盈压装，不会出现外圈跟转的问题，同时座体的安装面做了平面度处理，锁紧后能保证轴承内孔与安装面的平行度，避免轴系安装后出现别劲、运转阻力过大的问题。

　　在实际选型过程中，这类带座轴承的额定动载荷能满足大部分低转速、中等负载的传动需求，不需要额外设计轴承的润滑通道，出厂时已经预填了润滑脂，常规工况下可以做到长期免维护；相比分离式的轴承座加轴承的组合，这种一体化结构的装配效率更高，不需要现场调整轴承的游隙、压装对齐，直接套入轴端锁紧顶丝即可完成固定，对装配人员的技术要求更低，很适合批量设备的快速组装。从结构细节来看，座体的边角做了圆弧过渡处理，没有尖锐的加工棱角，避免装配过程中划伤操作人员，法兰面的轮廓做了切边处理，在相邻部件间距较小的场景下，不会和周边的型材、钣金件产生干涉；轴承的顶丝孔位于内圈的侧面，锁紧后顶丝能牢牢卡在轴的定位槽或者光轴表面，避免正反转切换时轴与内圈出现打滑空转的问题。

　　在设备维护环节，这类部件的更换成本很低，一旦轴承出现磨损异响，不需要拆卸整个机架结构，只需要松开两个安装螺栓和轴上的顶丝，就能整体拆下更换，不需要做复杂的同轴度校准，大幅降低了设备的停机维护时间。在做三维建模的时候，这个结构的建模重点在于安装孔的位置度、轴承内孔与安装面的形位公差还原，座体的拔模角度、加强筋的厚度都要和实际冲压件的工艺特性匹配，不能出现壁厚不均、无法脱模的结构问题，同时要预留出锁紧顶丝的操作空间，保证装配时扳手能顺利接触到顶丝进行锁紧操作，避免出现模型看着合理、实际无法装配的问题。
