P204立式带座外球面支撑轴承结构

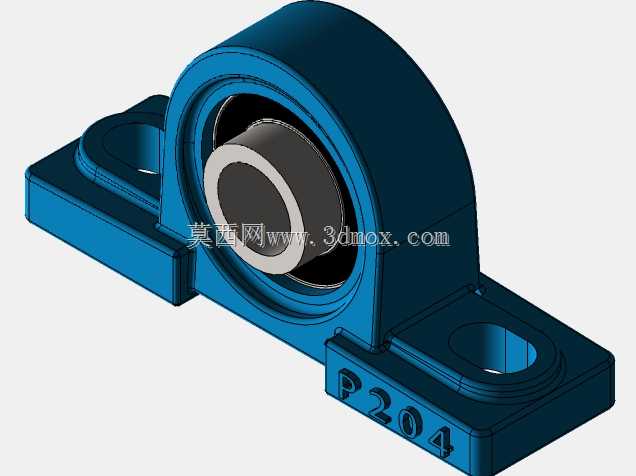

　　这款带座外球面支撑单元，核心适配20mm直径的传动轴，在轻工输送线、小型农机传动组、食品包装设备的从动辊支撑、小型风机转轴定位场景中应用十分普遍，属于传动系统里最基础的支撑标准件，很多入门级结构设计人员在做小型设备轴系布局时，会优先选用这类成熟单元，省去自行设计轴承座、配合密封结构的冗余工作量。从结构设计逻辑来看，整个单元采用铸铁一体铸造成型的立式座体搭配UC204外球面球轴承，座体底部设置两个长圆形安装孔，这类孔型的设计初衷是抵消安装面的加工误差，安装时可以在孔长范围内微调轴承的轴向位置，适配轴系装配时的累计公差，不用严格要求安装孔位的中心距完全零误差，大幅降低安装面的加工精度要求，适合现场改制设备、小型非标设备的快速装配场景。

　　座体的承载面做了加厚的加强筋过渡，从安装底板向上延伸到轴承外圈包容面的位置，筋条的厚度随承载应力分布做渐变处理，在轴承正下方的受力集中区域壁厚最大，向两侧安装脚位置逐渐减薄，既保证径向承载能力，又不会过度增加整体重量，铸造成型后只对轴承内孔、安装底面做精加工，其余非配合面保留铸造黑皮，兼顾加工成本与结构强度。内嵌的外球面轴承外圈与座体内孔采用球面配合，自带一定角度的调心能力，当传动轴出现轻微的挠曲变形、或者两个支撑座的安装面存在小角度平行度误差时，轴承可以通过球面的相对滑动自动补偿偏角，避免轴承内圈因为轴的偏斜出现卡滞、局部应力集中导致的早期磨损，这也是这类带座轴承在安装精度不高的非标设备中被大量使用的核心原因。

　　轴承内孔与轴的配合采用顶丝锁紧结构，内圈延伸端设置两个紧定螺钉，装配时将轴穿入内孔后拧紧顶丝，即可实现轴承与轴的周向和轴向固定，不需要额外加工轴肩、锁紧螺母等定位结构，对于光轴的装配十分友好，能大幅缩短轴类零件的加工周期。从安装边界尺寸来看，两个安装孔的中心距、座体总高度、轴承中心到安装底面的高度都遵循P204座体的通用标准尺寸，选型时只要确认适配20mm轴径、安装空间满足座体的长宽高边界，就可以直接替换同型号的其他品牌产品，互换性很强。座体上铸有P204的型号标识，方便现场运维人员快速识别备件型号，不用拆解测量就能完成备件采购更换。

　　轴承两侧自带密封结构，能阻挡日常工况下的粉尘、碎屑进入轴承滚道，在普通的室内工业环境下不需要额外加装密封装置，减少后期维护的工作量，只有在多水、多腐蚀介质的特殊工况下，才需要额外选配带防尘盖或者不锈钢材质的变体型号。在实际做三维建模时，这类标准件不需要从零开始绘制，可以基于标准参数先绘制座体的铸造毛坯轮廓，再切除加工面的余量、绘制安装孔与轴承配合孔，最后装配外球面轴承的内圈、滚动体、外圈结构，建模时要注意还原安装孔的长圆特征、座体的加强筋过渡圆角，避免出现直角锐边的结构，和实际铸造工艺的结构特征保持一致，导入装配体时可以直接通过安装底面、安装孔做配合约束，快速完成轴系支撑位置的布局，不需要额外调整配合关系。很多新手在设计这类支撑结构时，容易忽略座体安装孔的长圆特征，把安装孔画成正圆孔，导致实际装配时出现孔位对不上的问题，还有的会遗漏球面配合的调心间隙，把轴承外圈和座体内孔做成刚性过盈配合，失去了带座轴承原有的调心能力，这些都是实际设计中需要规避的问题。
