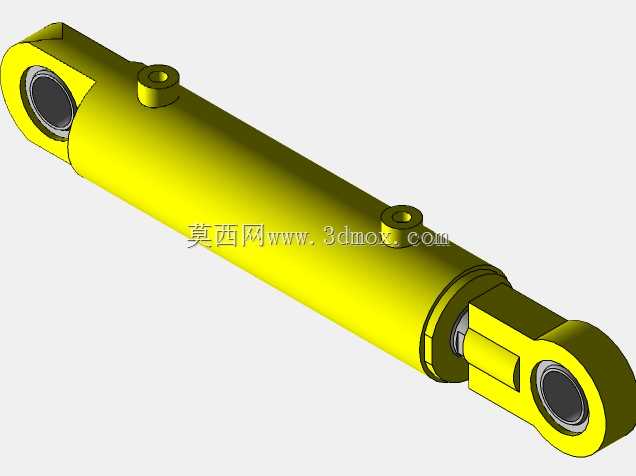

DORINGER型双耳环铰接液压缸结构

　　在重型工程机械、冶金设备、大型工装夹具以及港口起重装备的液压回路里，这类双耳环铰接安装的液压缸是把液压能转化为直线往复机械能的核心执行部件，不同于法兰安装、脚座安装的油缸结构，两端铰接的安装形式可以补偿设备运行过程中连接端的小幅角度偏移，避免活塞杆承受额外的径向偏载，大幅降低密封件、导向套的异常磨损概率，在存在工况振动、安装基座存在小幅形变的作业场景里适配性极强。这款额定工作压力160bar的液压缸，缸筒采用无缝钢管精加工内孔的工艺路线，内孔表面做珩磨处理，表面粗糙度控制在Ra0.4以内，既可以减少活塞密封件的滑动摩擦阻力，也能降低内泄风险，保证高压工况下的容积效率。两端的铰接耳环内镶嵌有自润滑轴承，安装时通过销轴和设备的动臂、夹具或者执行机构连接，不需要额外做同轴度的高精度找正，就能适应机构摆动过程中的角度变化，在工程机械的动臂举升、冶金设备的炉门启闭、大型压机的模具锁紧、环卫装备的执行机构驱动场景里都有广泛应用。从结构设计逻辑来看，这款油缸的缸筒上设置了两个标准油口，分别对应无杆腔和有杆腔的进出油，油口位置的凸台做了加厚处理，避免油管安装时的应力集中导致缸筒变形，油口内加工标准管螺纹，可以直接和液压管路的接头连接，不需要额外做转接结构。

　　活塞部分采用组合密封结构，包含格莱圈、导向环以及防尘圈的组合配置，导向环采用填充聚四氟乙烯材质，既可以给活塞提供径向支撑，避免活塞和缸筒内壁直接接触产生金属摩擦，也能在高压工况下承受一定的侧向力；活塞杆表面做了淬火后镀硬铬处理，镀层厚度控制在0.03-0.05mm之间，表面硬度达到HRC60以上，既可以抵御外界粉尘、水汽的腐蚀，也能减少往复运动过程中的表面划伤，延长密封件的使用寿命。缸盖和缸筒之间采用螺纹连接加止口定位的结构，止口配合保证缸盖和缸筒的同轴度，螺纹连接提供足够的预紧力，承受高压油作用下的轴向推力，同时在缸盖位置设置了杆用密封和防尘圈，防止外界的粉尘、杂质进入油缸内部污染液压油，也避免油缸内部的液压油顺着活塞杆外泄漏。

　　从安装边界来看，这款油缸的两端耳环中心距在全缩状态下匹配对应安装空间，活塞杆行程可以满足对应机构的运动距离要求，选型时需要注意核对耳环的内孔直径、销轴尺寸，以及全伸、全缩状态下的总长尺寸，避免出现安装干涉或者行程不足的问题。在实际设备维护过程中，这类铰接油缸的常见故障点主要集中在铰接点的润滑不足导致的轴承磨损、活塞杆表面划伤导致的外泄漏、密封件老化导致的内泄爬行，建模时还原了所有的安装配合尺寸，包括油口的位置高度、耳环的宽度、缸筒的外径尺寸，在做整机设备的三维布局时，可以直接调用这个模型做管路排布、安装空间校核，不需要反复测量实物尺寸，也能提前预判运动过程中油缸和周边结构的干涉风险。

　　不同于拉杆式油缸的结构，这款焊接式缸筒的油缸可以承受更高的工作压力，抗冲击性能更好，在存在瞬时冲击载荷的工况下，缸筒的结构强度更有保障，不会出现拉杆变形导致的漏油问题。在液压系统设计时，这类油缸通常会搭配平衡阀、液压锁使用，在举升类负载场景下可以防止负载失速下落，在需要长时间保持位置的工况下可以避免油缸内泄导致的位置漂移。建模过程中对所有的圆角、倒角、工艺凸台都做了还原，没有做过度的简化，包括油口处的焊接凸台、缸筒和耳环的焊接坡口位置都做了细节呈现，在做有限元分析时，可以直接导入模型做应力校核，验证高压工况下缸筒、耳环、活塞杆的应力分布，提前识别结构薄弱点。
