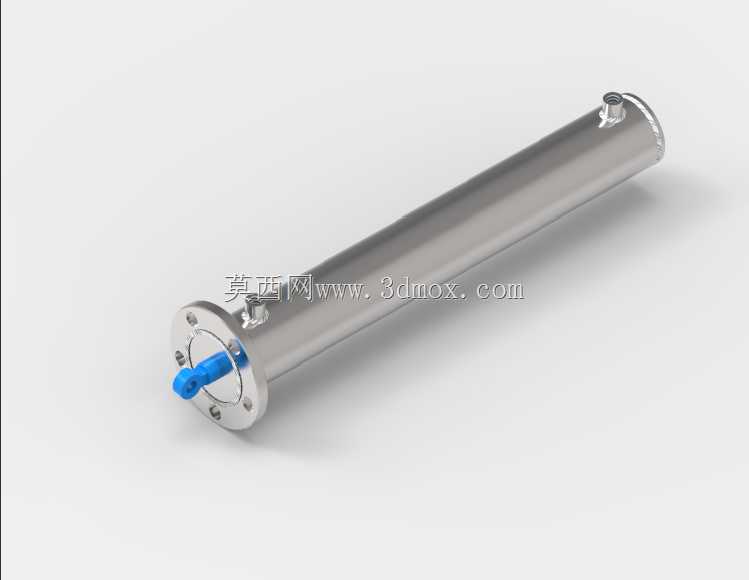

法兰式单杆不锈钢直线执行液压缸

　　在工业液压系统的动力传递链路里，这类法兰安装的单杆液压缸是把液压能转化为直线机械作用力的核心执行部件，日常在机床工装夹紧回路、自动化生产线的工件推料工位、小型液压站配套的顶升机构、橡塑设备的模腔锁紧单元里都能见到它的应用场景，区别于铰轴安装、脚座安装的缸型，前法兰的安装形式能让缸体完全嵌入安装基座的预留沉孔内，安装端面与设备安装面完全贴合后，缸筒主体不会额外占用设备外侧的布局空间，输出杆的受力轴线与安装基准面的垂直度更容易通过加工精度保证，不会出现偏载导致的杆端密封过早磨损问题。

　　从结构设计逻辑来看，这款缸采用了单杆双作用的内部结构，无杆腔进油时可提供更大的输出推力，适配重载推进的工况需求，有杆腔进油时活塞杆收回，因为有杆腔的有效作用面积更小，回程速度会比伸出速度更快，刚好匹配多数工装“慢进快退”的动作节拍要求，能减少非作业行程的时间损耗。缸体整体采用不锈钢材质加工，相比常规碳钢喷涂的缸筒，它可以在有弱腐蚀介质的工况下使用，比如食品加工生产线的辅助推料工位、户外露天布置的小型液压工装，不用额外做表面防腐处理就能满足使用要求，缸筒内壁做了高精度珩磨处理，表面粗糙度控制在合理区间，能减少活塞密封圈往复运动时的摩擦阻力，同时降低内泄漏量，保证缸的位置保持精度，不会在带载静止时出现明显的位移下滑。

　　前端法兰的安装孔采用圆周均布设计，安装时可以根据设备周边的管路布局调整缸体的周向安装角度，不用重新加工安装基座的孔位，侧置的油口布置在缸筒尾部的侧面，能避免活塞杆伸出时与进出油管路发生干涉，油口的连接螺纹采用通用标准规格，能直接对接常规的液压软管接头，不用额外做转换接头适配。杆端的输出轴做了扁位结构设计，不用额外加工连接键槽就能直接和负载连接件锁紧，避免传动过程中杆端与连接件出现相对转动，前端的密封组件采用了组合式密封结构，包含防尘圈、斯特封、导向环多个部件，防尘圈可以刮除活塞杆外露表面附着的金属切屑、灰尘杂质，避免杂质被带入缸筒内部划伤密封件和缸筒内壁，导向环采用耐磨的非金属材质，能承受活塞杆伸出时的径向偏载力，避免活塞杆直接和前端盖金属接触出现拉毛问题。

　　在做设备选型匹配时，需要先确认安装法兰的止口尺寸与设备安装位的沉孔尺寸公差匹配，法兰安装面的平面度要控制在合理范围内，避免安装时缸体出现别劲问题，活塞杆伸出的极限行程要预留足够的安全余量，不能让活塞运行到缸筒的极限位置出现硬顶，进出油管路连接时要注意密封件的压紧力度，避免过紧导致螺纹滑牙或者密封件被挤切出现漏油问题。日常做三维建模装配时，要注意把缸体的安装基准设定在法兰贴合面，活塞杆的运动轴线要和负载的运动导向轴线完全重合，同轴度偏差控制在允许范围内，避免模拟运动时出现干涉报错，同时要预留出油管接头的安装操作空间，避免后期实际装配时扳手没有操作空间无法拧紧接头，还要注意活塞杆完全伸出时，外露杆体的周边不能有其他设备部件剐蹭，避免杆体表面被划伤破坏密封。
