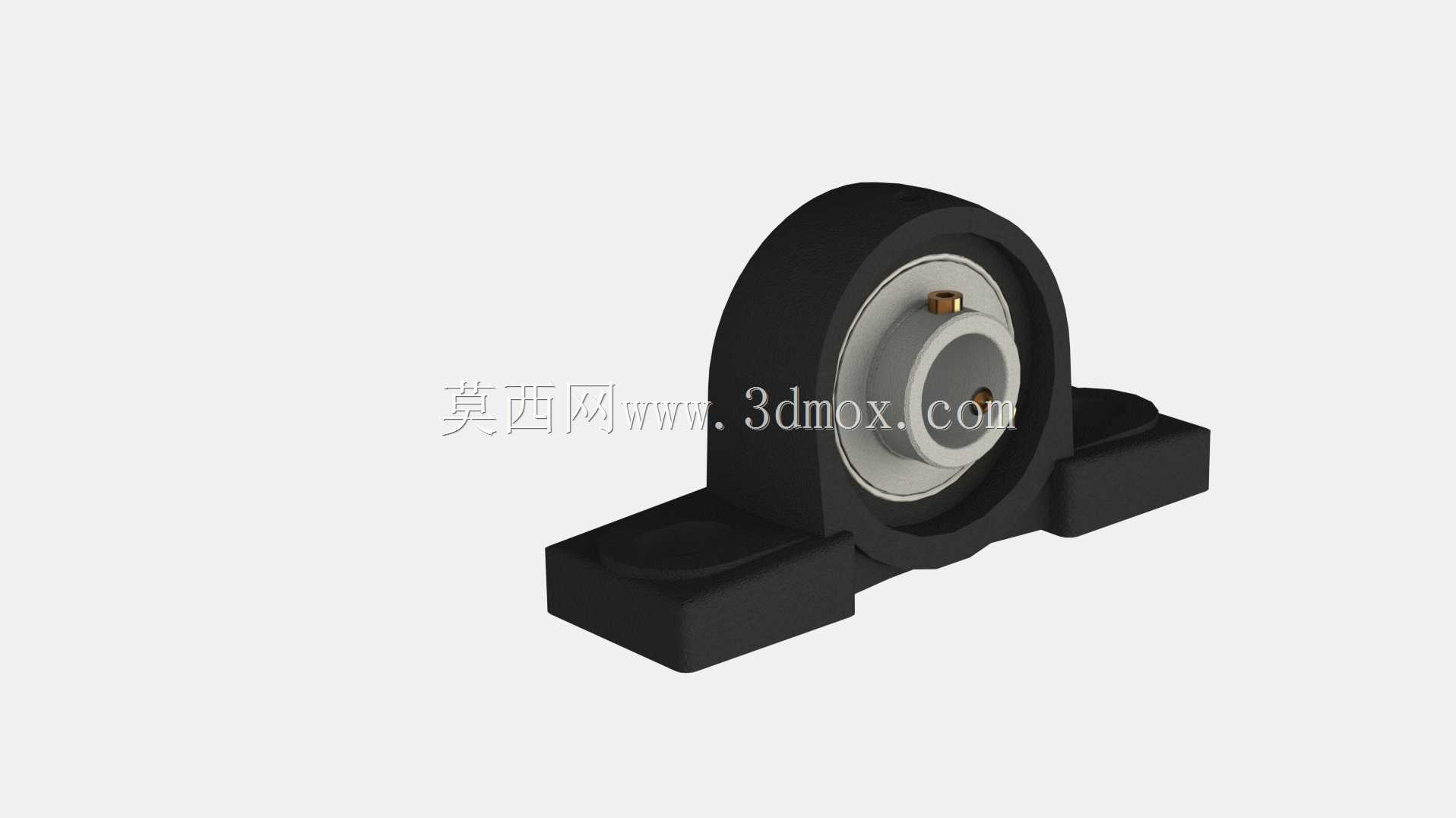

UCP204立式带座外球面轴承组件

　　在轻工输送线、小型食品加工设备、农用辅助机具这类对安装便捷性有要求的传动场景里，带座外球面轴承的出镜率一直不低，UCP204作为内径20mm规格的常用型号，适配的轴径刚好覆盖多数小型动力输出端的尺寸需求，不用额外做复杂的轴肩定位就能完成装配，对现场安装调试的人员来说能省不少调整同轴度的时间。从结构设计逻辑来看，这款立式轴承座采用铸铁一体铸造成型的底座，两个对称布置的长条形安装孔预留了足够的位置调整余量，安装时不用苛求底座固定孔的中心距完全零误差，稍微挪动就能对准机架上的安装螺孔，对于小批量设备组装或者现场改造的场景来说，这种容错设计能大幅降低装配返工率。轴承部分采用外球面球轴承内嵌的结构，轴承外圈的球面和座体内腔的球面配合，自带一定的角度补偿能力，哪怕安装时轴的中心线和座体安装面存在小角度的偏斜，轴承也能通过球面的自适应转动抵消安装误差带来的附加载荷，避免轴承因为别劲出现早期磨损，这一点在长距离输送线的辊筒支撑场景里优势格外明显——长辊筒加工时难免存在轻微的轴端跳动，或者机架焊接后出现小范围的变形，普通的刚性轴承座很容易因为这类偏差导致轴承温升过快、保持架损坏，而这种带座外球面组件就能很好地适配这类工况。

　　从安装边界尺寸来看，这款轴承座的中心高是适配20mm轴径的标准规格，底座两个安装孔的中心距、轴承座总宽度、总高度都符合行业通用的安装尺寸互换要求，设备维护更换时不用重新加工机架安装面，直接拆下旧件就能替换，备件通用性很强。轴承内圈采用顶丝锁紧的固定方式，装配时把轴穿入内圈后拧紧侧面的两个紧定螺钉，就能把轴承和轴牢牢固定，不需要额外加工轴用挡圈槽或者锁紧螺母的安装位置，对于轴加工精度一般的场景也能适用。实际使用中，这类轴承座通常用在转速不超过3000rpm、载荷以中等径向载荷为主的场合，比如小型皮带输送机的辊筒两端支撑、小型风机的叶轮轴支撑、农用脱粒机的传动轴支撑，都能看到这类结构的应用。

　　设计建模的时候，要注意还原座体的铸造圆角，避免出现尖锐的直角结构，实际铸造生产中直角位置很容易出现应力集中导致座体开裂，同时安装孔的沉台深度要和常用的六角螺栓头尺寸匹配，保证螺栓拧紧后头部能完全沉入沉台，不会突出底座平面影响安装贴合度。轴承部分的密封结构也要还原到位，UCP204通常自带双面防尘密封，能阻挡大部分粉尘和溅水进入轴承内部，在多粉尘的生产车间或者户外露天使用的小型设备上，这种密封结构能有效延长轴承的补脂周期，减少日常维护的工作量。建模时还要注意轴承内圈的顶丝孔位置，两个顶丝孔呈120度分布在轴承内圈的一侧，锁紧时交替拧紧两个顶丝能保证轴和内圈的同轴度，避免单顶丝锁紧出现的轴偏心问题。

　　座体底部的安装面要做平整处理，建模时保证安装面的平面度符合装配要求，实际安装时如果安装面不平整，拧紧螺栓后座体会产生变形，挤压轴承外圈导致轴承转动卡滞，所以设计时底座的厚度要足够，保证螺栓拧紧力作用下不会出现明显的形变。另外，座体顶部的注油孔位置也要准确对应轴承的储油腔，方便后期维护时通过注油枪补充润滑脂，不用拆解轴承座就能完成润滑保养，这对于连续运行的生产设备来说能减少停机维护的时间。从载荷特性来看，这款立式轴承座主要承受径向载荷，也能承受一定的轴向载荷，但是不适合用在轴向载荷过大的场合，如果传动端存在较大的轴向力，需要额外搭配止推结构使用，不然很容易出现轴承内圈和轴相对滑动、顶丝松脱的问题。在三维建模过程中，要区分座体的铸铁材质和轴承的轴承钢材质的外观差异，座体表面通常做喷塑或者发黑处理，呈现哑光的黑色质感，而轴承的钢件部分是金属切削后的亮面质感，密封件是橡胶材质的哑光质感，这些细节的还原能让模型在装配校验、渲染出图的时候更贴近真实产品的状态，方便设计人员在做设备整体布局的时候直观判断部件之间的干涉情况，提前排查安装空间不足的问题。
