带座外球面轴承立式安装组件结构设计

　　在轻工输送线、小型农机、食品加工设备的传动布局中，这类立式带座外球面轴承组件是极为常见的支撑部件，主要承担旋转轴的径向承载与少量调心补偿作用，适配安装基面存在轻微角度偏差的现场工况，避免轴系运行中出现别劲、轴承过早磨损的问题。从结构设计逻辑来看，整个组件分为铸造成型的立式轴承座本体、嵌入座腔的外球面球轴承、顶部的注油式润滑脂嘴、轴承内圈的顶丝锁紧结构四个核心部分，没有冗余的复杂结构，完全围绕现场快速安装、低维护需求做设计。

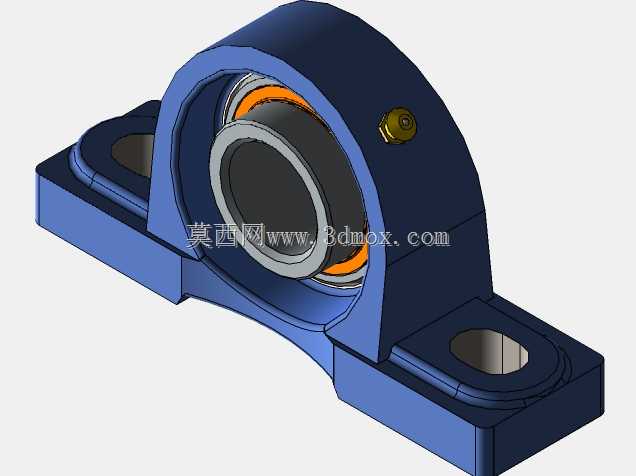

　　轴承座本体采用两侧带安装脚的立式结构，两个安装脚对称分布在座体两侧，每个安装脚开有长圆形螺栓通孔，这类孔型的设计并非加工误差，而是特意预留的安装调整余量：现场安装时可以在一定范围内调整轴承座的轴向位置，适配轴系装配时的累计公差，不需要对安装基面做二次扩孔修正，大幅降低现场安装的钳工工作量。座体的轴承安装腔采用与外球面轴承外圈匹配的球面内型面，当穿入的传动轴存在小角度偏斜时，轴承外圈可以在座腔内做微小的角度偏转，自动补偿轴的挠曲变形与安装面的角度误差，这一特性对于长距离输送线的辊筒支撑尤其适用——长辊筒在自重与物料载荷下会出现中部下挠，两端的带座轴承可以通过自身调心特性抵消偏斜量，避免轴承内圈与轴颈出现局部应力集中。轴承部分采用双面密封的外球面结构，内圈伸出端带有内六角顶丝，装配时将轴穿入内圈孔后，拧紧顶丝即可实现轴承与轴的周向固定，不需要额外加工轴肩、锁紧螺母等定位结构，非常适合中小载荷、转速不超过1500rpm的传动场景。顶部的注油嘴直通轴承内部的储脂腔，日常维护时不需要拆卸轴承座，直接通过黄油枪注入润滑脂即可完成保养，密封结构可以阻挡输送线现场的粉尘、碎屑进入轴承滚道，同时防止内部润滑脂泄漏，适配多粉尘、有少量喷淋的生产现场。

　　从安装边界来看，这类轴承座的安装基面需要保证一定的平面度，两个安装螺栓的间距要匹配座体安装脚的中心距，安装时先将轴承座初步固定在机架上，穿入传动轴调整好轴的水平度与同轴度后，再拧紧安装螺栓与轴承内圈的顶丝，最后注入适量润滑脂即可完成装配。在实际选型应用中，这类组件不需要设计人员单独拆分轴承与座体的配合公差，整体作为标准支撑部件选用即可，能够大幅缩短传动系统的设计周期，避免出现轴承与座孔配合过松导致跑外圈、配合过紧导致轴承游隙过小的设计失误。

　　座体的铸造圆角、加强筋结构都经过长期工况验证，安装脚与主体连接位置的加强筋可以承载径向载荷下的弯矩，避免长期受载后安装脚出现断裂变形，座体表面的氧化处理可以应对普通车间的潮湿环境，不需要额外做表面防腐处理。在三维建模过程中，需要重点关注球面配合面的尺寸匹配、安装孔的位置度公差、注油嘴的安装螺纹深度，同时要预留出扳手拧紧顶丝、注油枪连接注油嘴的操作空间，避免装配后出现工具无法操作的干涉问题；轴承内圈的顶丝孔位置要与轴的锁紧位对应，保证顶丝能够可靠顶在轴的表面，不会出现轴转动时顶丝松脱的问题。
