工业级V型三角带传动结构三维设计

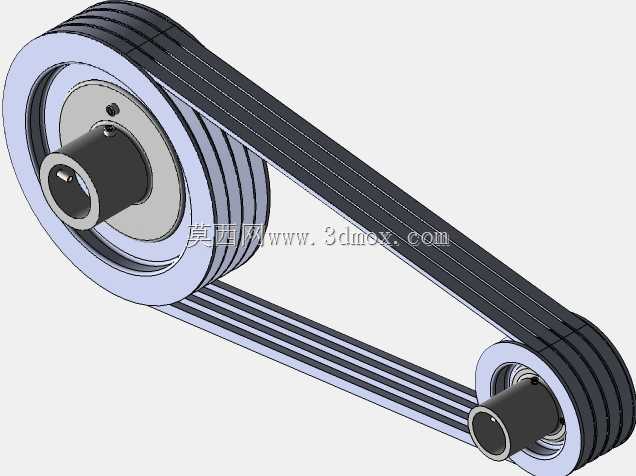

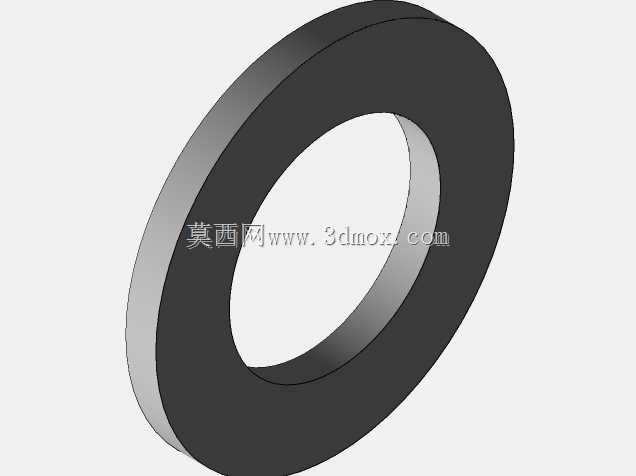

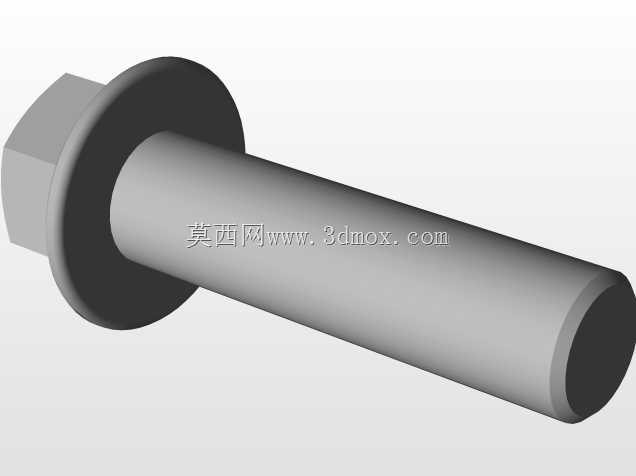

这套V型皮带传动结构，是机械传动系统里应用极广的挠性传动方案，区别于齿轮啮合的刚性传动，它依靠带体与带轮轮槽的摩擦力实现动力传递，自带缓冲吸振的特性，在中小功率传动、中心距较大的动力传输场景里几乎是标配选型。从结构细节来看，这套模型还原了多楔V带的实际装配状态，两个带轮分别对应主动端与从动端，带轮轮槽的角度、槽深都严格匹配V带的截面尺寸，避免运行中出现带体打滑、啃槽的问题；带轮与轴的连接采用键连接定位，轴端做了轴肩限位，保证带轮在运转过程中不会出现轴向窜动，轴的伸出端预留了安装联轴器或者外接负载的配合面，适配不同设备的动力输入输出需求。

在实际工业场景里，这类V带传动的适用范围覆盖极广，从小型台钻、木工机械的主轴传动，到农用机械、输送设备的动力传输，再到空压机、风机这类通用设备的电机端传动，都能看到这类结构的身影。它的核心优势在于，当设备出现过载时，带体与带轮之间会产生打滑，能有效保护后端的动力部件或者执行机构不会因为瞬时过载出现损坏，同时带体本身的弹性可以吸收动力源启动、负载突变时的冲击，降低整个传动链的振动与噪音，改善设备的运行平稳性。

设计这类传动结构的时候，首先要核算传动比与中心距的匹配关系，带轮的直径不能过小，否则带体的反复弯折应力会急剧上升，大幅缩短带的使用寿命；同时要保证两个带轮的轮槽处于同一平面，否则运行中会出现带体跑偏、掉带的问题，模型里两个带轮的端面共面、轴线平行，完全符合安装的形位公差要求。从安装边界来看，这套结构的中心距预留了张紧调节的余量，实际装配时可以通过调整电机安装座的位置，或者加装张紧轮来调整带体的预紧力，预紧力过小会导致传动打滑、传动效率下降，预紧力过大则会加剧带体与轴承的磨损，设计时已经把张紧行程的空间预留考虑在内，不需要额外改动周边的安装结构。

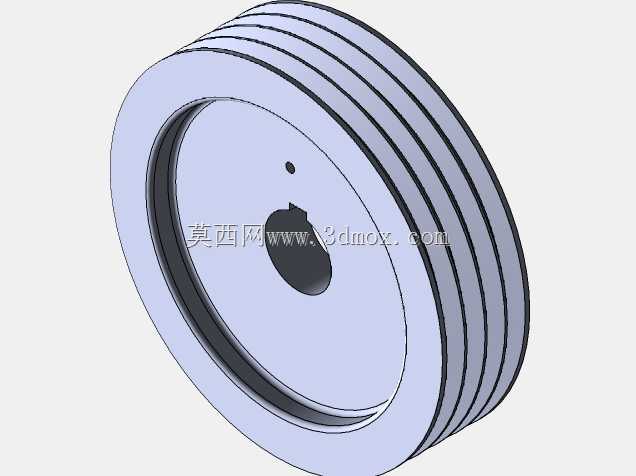

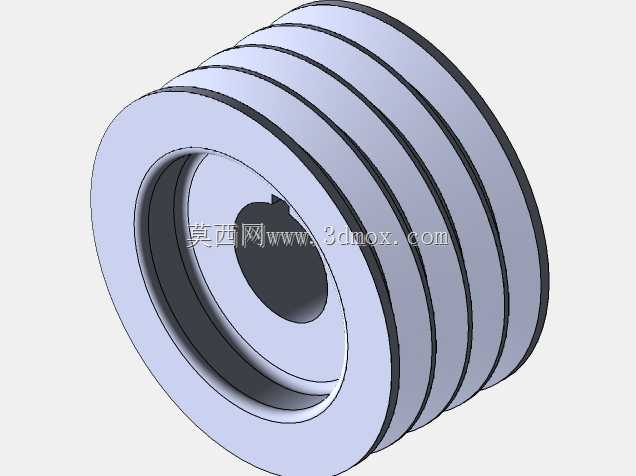

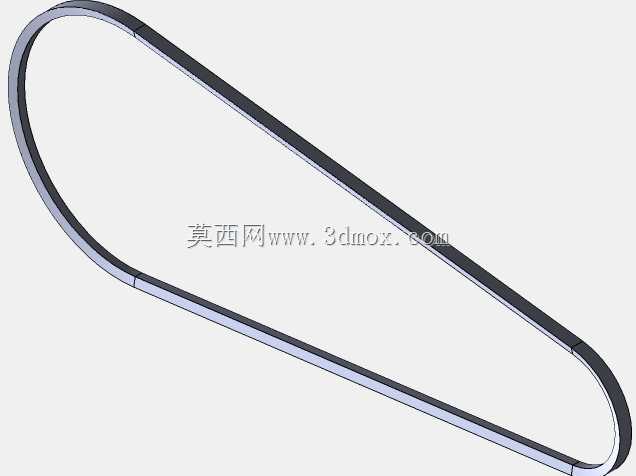

带轮的结构设计上，大带轮采用了腹板式结构，在保证轮体强度的前提下降低了整体重量，减少转动惯量带来的启动冲击；小带轮因为直径较小，采用实心轮体结构，保证轴孔与轮槽的同轴度，避免高速运转时出现动不平衡的问题。V带的截面是梯形结构，嵌入带轮的梯形槽内，两侧面是工作面，相比平带传动，它的摩擦力更大，传动比更准确，而且可以在较小的张紧力下传递更大的扭矩，多根V带并联使用的时候还能进一步提升传动功率，这套模型里的多槽带轮结构，就是为了适配多带并联的大功率传动场景。

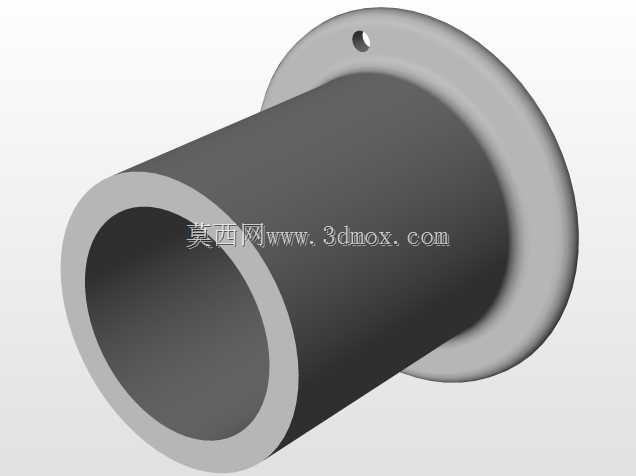

在日常运维的角度，这类结构的拆装维护非常方便，不需要拆解整个传动链就能更换带体，相比齿轮传动、链传动，它不需要密闭的润滑箱体，也不需要定期加注润滑油，运维成本极低，这也是它在各类通用设备里被广泛应用的重要原因。设计时还要考虑带体的散热空间，因为带体反复弯折、摩擦会产生热量，足够的周边空间能让带体在运转过程中自然散热，避免带体过早老化失效，这套结构的带轮周边没有多余的遮挡结构，完全满足散热的空间要求。另外，带轮的轮槽表面做了粗糙度控制，过于粗糙会加剧带体磨损，过于光滑则会降低摩擦力导致打滑，模型里的轮槽表面精度符合常规的加工要求，不需要额外的表面处理就能满足使用需求。轴的支撑位置预留了轴承安装位，可以根据负载大小选配不同规格的滚动轴承，承受传动过程中的径向载荷，保证轴系的运转稳定性。
