SC20UU箱式直线滑动轴承滑块结构

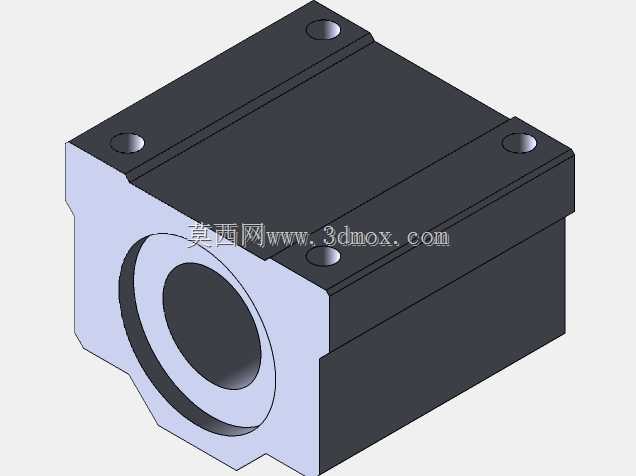

　　在自动化生产线的直线往复工位、小型检测设备的滑台导向结构、包装机械的推料执行端、3D打印设备的运动轴系里，这类箱式直线滑动单元是出镜率极高的导向承载零件，它不需要复杂的安装基座，自身集成的箱体结构可以直接承担负载与导向的双重作用，相比分体式的光轴加轴套组合，能大幅降低装配时的同轴度调校难度，缩短设备组装的调试周期。从结构设计逻辑来看，这款滑块采用了封闭箱式的本体构型，主体分为上下两个功能区段，上部是带四个安装沉孔的固定基座段，下部是包裹直线轴承的承载导向段，四个安装孔分布在基座的四个角位，沉孔设计可以让内六角安装螺栓完全沉入孔内，不会突出安装面干涉滑台的其他运动部件，安装时只需要将滑台的安装面与滑块上表面贴合，穿入螺栓锁紧即可完成固定，不需要额外加工定位止口，对安装面的加工精度容忍度更高。

　　中间的通孔是与光轴配合的核心工作面，孔内嵌装的是自润滑滑动轴承衬层，内孔直径适配20mm直径的标准直线光轴，衬层与光轴的配合间隙控制在微米级，既能保证滑动时的顺畅无卡滞，又能控制径向跳动量，满足多数中低速直线运动场景的精度要求。箱体的侧面做了切边处理，不是完整的方形结构，这种切边设计一方面是去除不必要的加工余量，降低零件整体重量，另一方面可以在多滑块并排安装时提供侧面定位基准，方便快速对齐安装位置，避免滑块安装偏斜导致的光轴磨损加剧。

　　从安装边界尺寸来看，这款滑块的整体长度、宽度、高度都适配20mm光轴的配套安装规范，安装孔的孔距符合行业通用的安装尺寸标准，不需要单独定制安装板，可以直接替换市面上同型号的标准滑块，在设备维护更换时不需要改动原有安装结构，大幅降低备件替换的成本与停机时间。在实际工况使用中，这类滑块主要承受径向的负载，同时可以承受一定的倾覆力矩，因为箱式结构的包裹长度比普通开口滑块更长，轴承衬层与光轴的接触面积更大，单位面积的承压更小，在同等负载下使用寿命比短款滑块更长，适合用在滑台负载重心偏离安装面的场景，比如小型点胶机的Z轴滑台、分拣设备的拨料机构，这类场景下普通开口滑块容易出现卡滞或者磨损过快的问题，箱式封闭结构的滑块就能稳定运行。设计这款滑块的三维结构时，首先要确定内孔与光轴的配合公差，衬层的内孔尺寸要根据所选衬层材料的热膨胀系数预留合适的间隙，避免设备运行升温后出现抱轴的问题；其次是四个安装沉孔的位置度要严格控制，保证安装时螺栓能顺利穿入安装板的对应孔位，不会出现强制装配导致的滑块变形；另外箱体的壁厚要经过强度校核，在最大额定负载下不会出现形变，保证内孔的圆度不受影响，避免滑动时出现阻力波动。

　　在三维建模过程中，需要注意安装沉孔的深度要匹配常用内六角螺栓的头部高度，既不能过浅导致螺栓头部突出，也不能过深导致基座壁厚不足影响结构强度；内孔两端要做微小的倒角，方便压装轴承衬层，同时也能在装配光轴时起到导向作用，避免刮伤光轴表面和衬层内壁；箱体的棱边都要做倒钝处理，去除加工毛刺，避免装配时划伤操作人员，也减少应力集中的问题。这类滑块在选型时，需要根据实际使用的行程长度、运行速度、负载大小来确定搭配的光轴直径和滑块数量，单根光轴上通常配置两个滑块来承担负载，保证运动的平稳性，如果负载较大或者行程较长，可以适当增加滑块的数量，分散每个滑块的承载压力。在日常维护中，只需要定期在光轴表面涂抹适量的润滑脂，就能减少衬层的磨损，延长整体使用寿命，不需要复杂的维护操作，这也是它在各类通用自动化设备中被广泛应用的原因之一。
