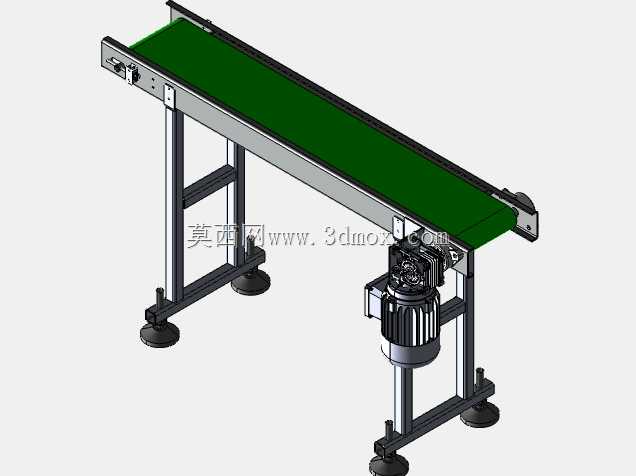

小型工业皮带输送传输设备结构

　　在车间零散工位的物料转运、小型装配线的工序衔接场景里，这类紧凑型皮带输送设备的出镜率一直很高，不同于长距离跨车间的重型输送线，这类窄幅短机身的输送结构，更多服务于单工位到相邻工位的工件传递，比如机加工工位的成品件转运到检验台、包装工位的半成品递送到封口工位，或是小型电子元器件装配线的工序间流转，都能看到这类结构的应用。从实际落地的安装边界来看，这类输送设备的支腿采用可调节脚杯支撑，不需要在地面做预埋固定，四个脚杯的支撑范围可以根据现场地面平整度做高度微调，单段机身的长度可以根据工位间距做模块化拼接，窄幅的皮带宽度适配尺寸在300mm以内的小型工件，不会占用过多车间通道空间，机身侧边的安装预留孔位，可以按需加装光电传感器支架、工件挡停块或是导向条，适配不同的工位自动化需求。

　　从功能特性上看，这款输送结构采用端部电机驱动的布局，驱动电机安装在出料端的机身下方，不会占用皮带上方的工件通行空间，电机输出端通过减速结构直接驱动主动辊，传动链路短，运行过程中的传动损耗小，皮带的张紧结构设置在主动辊两端的安装座上，不需要拆解机身侧板就可以完成皮带张紧度的调整，日常维护的操作门槛很低。皮带表面采用哑光防滑的PVC材质，针对轻型到中型负载的工件传输，不会出现工件打滑偏移的问题，机身两侧的铝型材侧板做了圆弧收边处理，避免工件输送过程中被边角刮伤，也能减少操作人员误碰的划伤风险。

　　设计思路上，这款结构全程采用模块化的拆分逻辑，从支腿、横梁侧板、辊筒组件到驱动电机单元，全部采用螺栓拼接的装配方式，没有焊接结构件，不管是三维建模阶段的参数化调整，还是实际加工装配阶段的零件替换，都有很高的灵活度：如果现场需要更长的输送距离，只需要更换对应长度的侧板型材和皮带，不需要重新设计整套驱动结构；如果需要适配不同的输送速度，只需要更换对应减速比的减速电机，其余安装接口完全通用。在实际选型适配的时候，这类输送结构的安装预留空间只需要比机身整体长宽尺寸多留出100mm的侧边操作空间即可，脚杯的调节行程可以覆盖100mm以内的地面高度差，不需要额外做地面找平处理，对于老旧车间改造、临时生产线搭建的场景适配性很强。

　　不同于重型板链输送设备的大负载定位，这类皮带输送结构的定位就是轻型工件的短距离平稳传输，运行过程中的噪音控制在60分贝以内，适合装配车间、检验车间这类对环境噪音有要求的场景，机身下方的支腿之间加装了横向连接杆，提升了整体结构的刚性，即使设备运行过程中出现工件偏载的情况，也不会出现机身晃动的问题。在三维建模的细节处理上，辊筒的两端采用标准轴承座安装，建模时预留了轴承的安装间隙，皮带的建模做了实际张紧后的挠度模拟，不是完全平直的理想化结构，更贴近实际设备运行的真实状态，电机的安装支架做了腰型孔设计，实际装配时可以微调电机的安装位置，适配传动带的张紧需求，这些细节处理都能让模型直接用于后续的工程出图、装配模拟，不需要再做过多的结构修正。
