1000型铝型材架平皮带输送设备

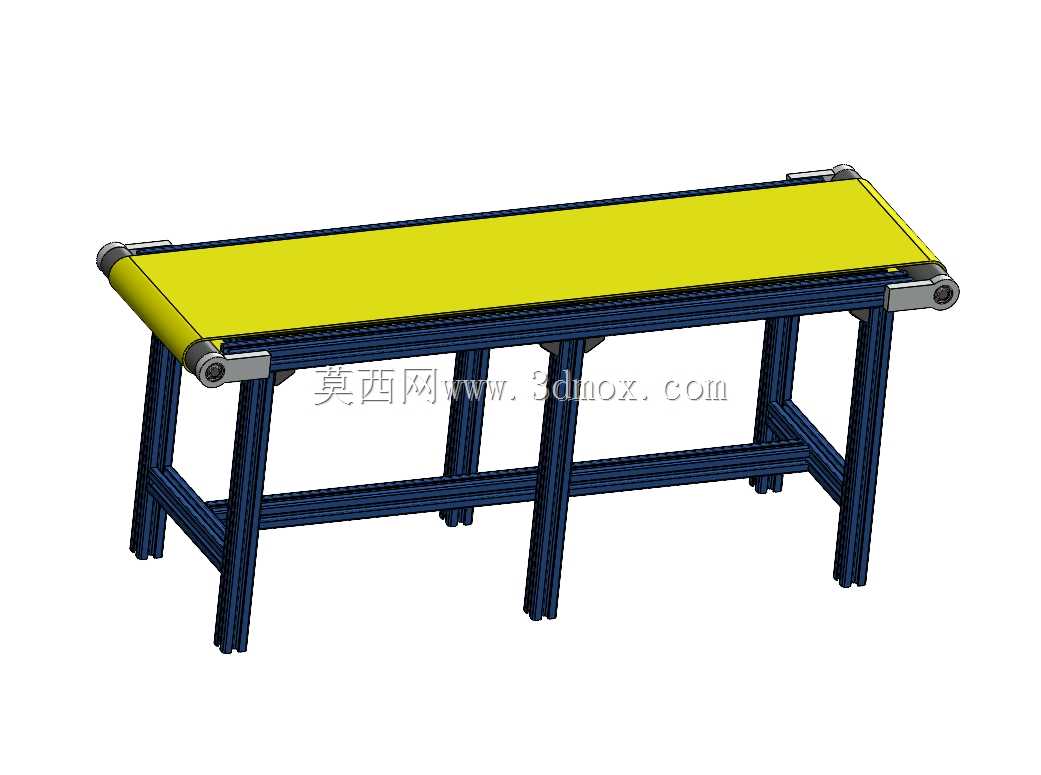

　　这款平皮带输送设备采用标准工业铝型材搭建主体机架，整体长度方向有效输送行程适配1米级工位衔接需求，台面有效输送宽度220mm，两端主动从动辊筒直径为40mm，整体安装边界可适配多数小型加工、装配、检测工位的线体对接需求，机架支腿采用同系列铝型材拼接，横撑做交叉加固处理，可避免长时间运行出现的机架晃动、皮带跑偏问题。从实际产线应用来看，这类窄幅平皮带线多用于电子元器件小零件转运、小型注塑件出料接驳、包装工序的半成品传递，也可作为小型检测设备的工件输送载体，相比宽幅输送线，窄幅设计占用车间地面面积极小，可灵活嵌入现有产线的空隙工位，不需要对原有车间布局做大规模调整。

　　设计阶段优先考虑了辊筒的平行度控制，两端辊筒安装座预留了张紧调节余量，装配时可通过调整螺栓微调辊筒轴向位置，抵消铝型材加工、装配带来的平行度误差，从根源上降低皮带运行时的跑偏概率，皮带表面采用哑光黄色PVC材质，既具备足够的摩擦力带动轻质工件传输，也不会因摩擦力过大导致工件卡滞时刮伤工件表面，同时醒目的黄色也符合车间安全标识规范，便于作业人员快速识别线体边界。机架支腿底部可适配可调脚杯或者脚轮安装，若用于固定工位可安装脚杯调整整体水平度，抵消地面不平整带来的运行震动；若需要灵活调整线体位置，可更换为带刹车的万向脚轮，满足多工位柔性生产的切换需求。

　　线体的驱动端采用侧装布局，可根据车间实际布线需求选择左侧或者右侧安装驱动电机，不会额外占用输送面的上下方空间，也便于后期维护时拆解驱动组件，不需要拆解整个机架结构。从结构设计的细节来看，皮带下方的承托面采用薄型铝型材衬条，全程贴合皮带下表面，避免输送轻质小工件时皮带出现下凹变形，保证输送面全程水平，工件放置后不会出现滑移、偏移问题，两端辊筒的端部做了圆弧过渡处理，避免皮带长期运行被辊筒边缘割伤，延长皮带的更换周期。这类输送设备的输送速度可根据实际生产节拍调整，适配不同工序的流转速度需求，不管是手动上下料的半自动化工位，还是搭配机械手自动上下料的全自动化工位，都可以通过调整驱动参数匹配节拍，不需要额外更换传动组件。

　　在安装对接时，线体两端的辊筒端面可与其他设备的出料端面做齐平对接，对接间隙可控制在5mm以内，避免小型工件在转接位置出现卡料、掉落问题，机架的铝型材槽内可灵活安装光电传感器安装座、挡停机构、导向条等附件，不需要额外在型材上打孔焊接，可根据后期工艺调整快速加装功能组件，大幅降低产线改造的成本与周期。相比采用方管焊接机架的输送线，铝型材拼接的机架不需要做表面喷漆处理，型材本身的阳极氧化层具备足够的防锈、耐磨能力，车间日常使用中不会出现掉漆、锈蚀问题，清洁维护也更加方便，只需要擦拭表面即可保持整洁，适配电子车间、食品包装车间这类对环境洁净度有一定要求的生产场景。
