沙滩车配套木材运输拖车架结构设计

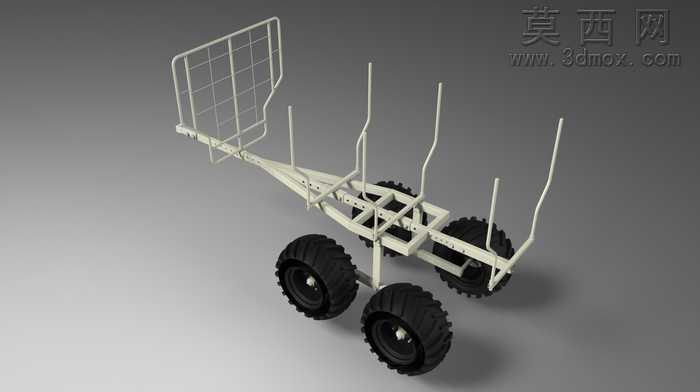

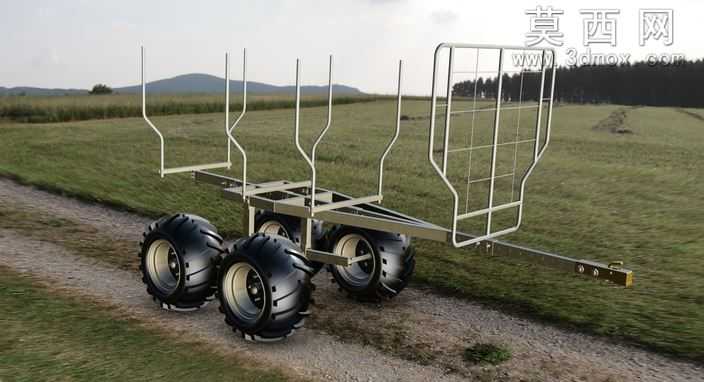

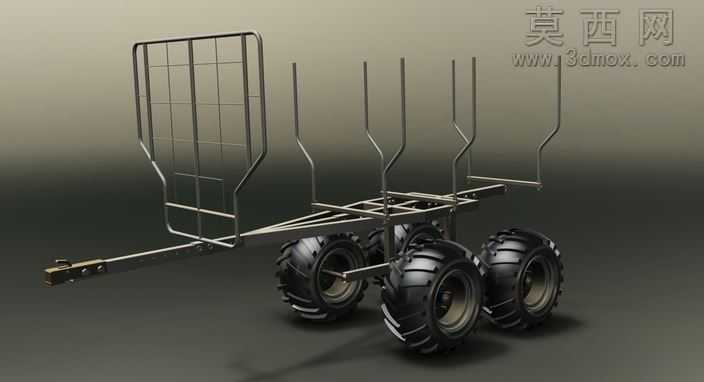

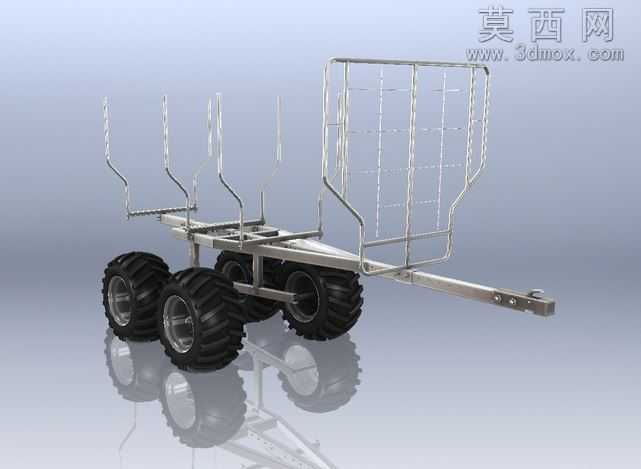

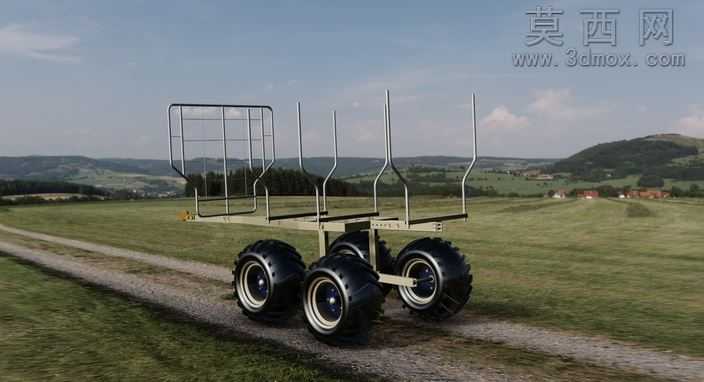

本作品为适配沙滩车使用的木材运输拖车架三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，从牵引连接端开始逐步完成纵梁、横梁、轮轴安装位、栏架立柱、前端防护网的逐部件建模，所有安装孔位、连接节点均按照实际装配逻辑预留匹配公差，确保各部件装配无干涉。渲染阶段采用哑光金属材质模拟车架钢结构表面，搭配深纹理橡胶材质还原大颗粒越野轮胎的粗糙质感，背景采用中性渐变灰突出车架主体结构，光影采用斜向柔光照射，清晰呈现车架的框架层次与部件衔接关系，同时保留金属构件的边缘高光，还原钢制拖车的工业质感。材质设置上区分了不同功能部件的属性：车架主梁采用高强度碳钢材质参数，表面做浅灰色防锈漆质感处理；前端防护网采用细圆钢焊接结构，网格间隙均匀，既可以阻挡运输过程中木材前窜，又不会过多增加拖车整体重量；侧边的立式挡桩采用等距排布设计，每根挡桩底部与横梁做焊接式固定结构，高度适配常规原木的堆放限位需求，避免运输途中木材侧向滑落；轮胎采用大花纹越野轮胎，适配非铺装路面、沙滩、林间土路的行驶需求，轮轴位置采用双轴四轮布局，相比单轴拖车拥有更好的承重能力与行驶稳定性，能够在满载木材时保持车身平衡，减少牵引端的下压力。设计思路围绕沙滩车林间、沙滩区域转运木材的实际使用场景展开，整体采用开放式框架结构，在保证结构强度的前提下尽可能降低车架自重，牵引端采用通用型连接结构，可适配多数常规沙滩车的后牵引接口；车架中部预留了充足的载货平面，配合四周的挡桩可以稳定固定不同长度的木材，前端的防护网结构同时兼具扶手、临时置物挡边的功能；轮轴安装位预留了减震结构的安装空间，可根据使用需求加装减震组件，进一步提升复杂路况下的行驶平顺性。建模过程中对所有焊接节点做了圆角过渡处理，既还原实际焊接工艺的结构特征，也避免了模型出现尖锐棱角导致的应力集中视觉问题，所有部件的尺寸比例均参考实际小型拖车的参数设定，确保模型可直接用于后续的工程出图、3D打印验证或者结构优化参考。
