栏板式货运双轴拖车三维结构设计

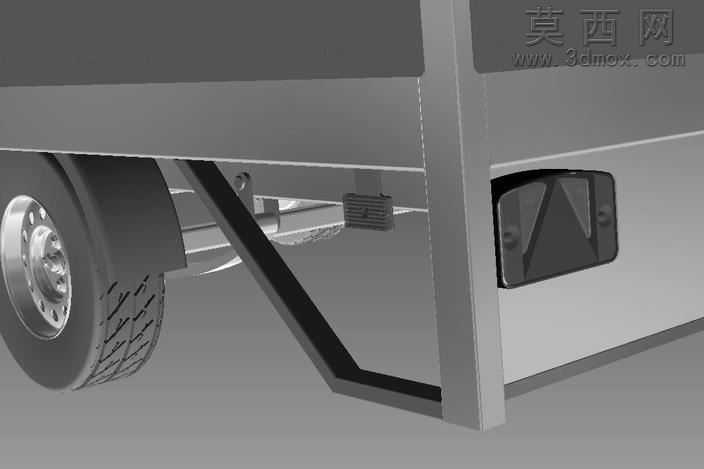

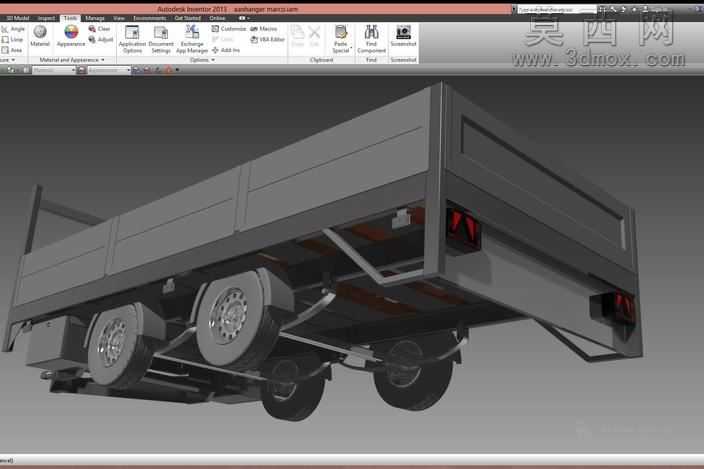

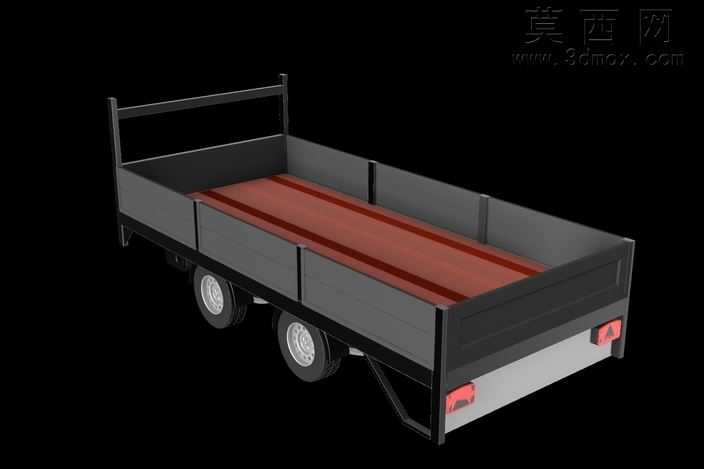

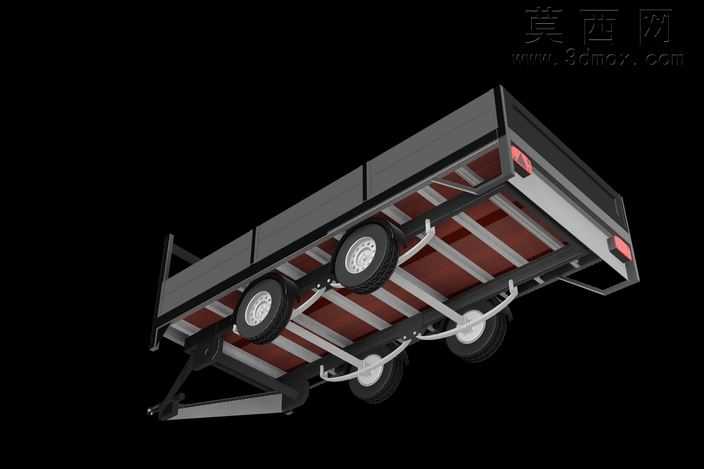

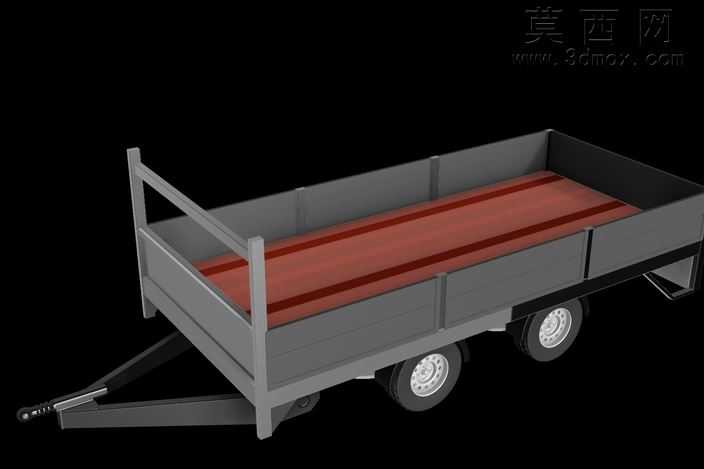

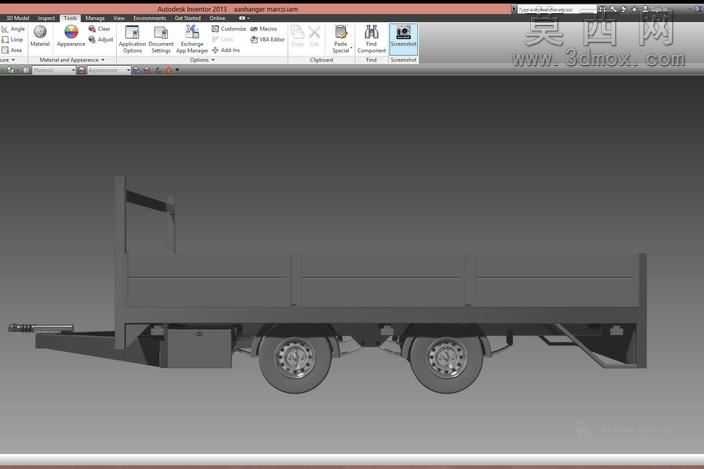

本作品为栏板式货运双轴拖车的三维参数化模型，整体建模过程依托三维设计软件完成，严格遵循货运挂车的实际尺寸比例进行1:1还原，模型总长度设定为4米，货厢底板采用28毫米厚度的硬质承载板材设计，匹配重载货运的承重需求。建模阶段采用自底向上的装配设计思路，首先完成行走机构的子装配建模：包含双轴布置的钢制轮毂、橡胶轮胎、车桥、悬挂支撑构件、制动管路与尾灯组件，精准还原了底盘下方的悬挂支撑斜梁、横向稳定杆件、备胎挂载结构以及尾部防撞、照明组件的装配位置，各部件间的装配约束完全匹配实际机械连接逻辑，可实现行走机构的运动仿真演示。货厢部分采用栏板式结构设计，厢板采用薄壁金属材质模拟，通过焊接边、加强筋的细节建模还原钢制货厢的结构特征，厢板与底盘车架的连接支座、锁止构件均做了精细化建模处理，避免了简化模型带来的结构失真。材质渲染阶段，针对不同部件赋予对应物理材质：轮胎采用哑光黑色橡胶材质，轮毂采用抛光金属银材质，车架与悬挂构件采用深灰色哑光钢材材质，货厢栏板采用浅灰色金属漆材质，尾灯部分赋予半透明红黑塑料材质，通过光影渲染突出各部件的材质质感与结构层次，清晰展现底盘下方的管路、支撑结构的排布逻辑。整体设计充分考虑了货运拖车的实际使用场景，在结构设计上预留了与牵引车连接的挂载接口位置，底盘的承重梁布局经过力学合理性校验，双轴布置的行走机构可均匀分散货厢承载的重量，适合中小型货运场景的转运使用，模型各零部件均为可编辑参数化特征，支持后续根据实际需求修改货厢尺寸、轴数配置、板材厚度等参数，可用于专用车设计的方案展示、结构教学、装配模拟等场景，完整还原了栏板拖车从底盘行走机构到上部货厢的全部结构细节，无多余冗余特征，各部件间无干涉问题，装配层级清晰明了。
