复古V型双缸摩托车动力总成结构

这款V型双缸动力结构，是早期大排量巡航类摩托常用的动力构型，在复古摩托改装、经典车型复刻领域应用十分广泛，不少定制化摩托工坊在做老车修复、个性化整车搭建时，都会参考这类成熟结构做适配调整。从实际使用场景来看，这类动力单元主打低转速区间的扭矩输出，不需要拉高转速就能获得足够的轮上牵引力，很适合城市通勤巡航、长途休闲骑行的使用需求，相比单缸机型，双缸错点做功的特性也能抵消大部分一阶振动，骑乘时的手部、臀部振感会明显降低，长时间驾驶不容易产生肢体麻木的疲劳感。

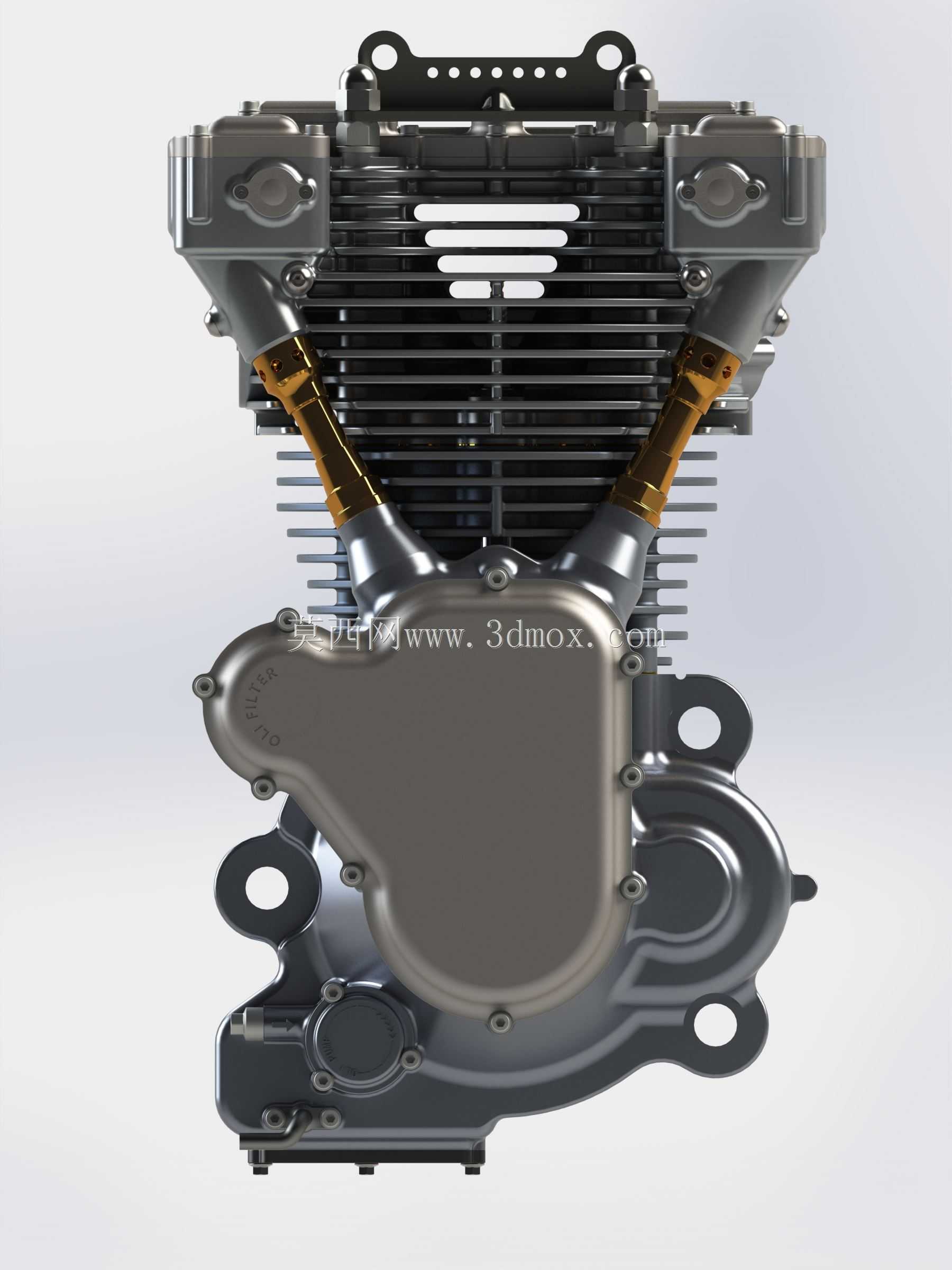

从结构设计思路来看，整个动力单元采用一体化集成设计，将曲轴连杆机构、配气机构、润滑系统回路、离合安装位全部整合在同一个曲轴箱壳体内，减少了分散部件的连接密封面，能有效降低长期使用后的机油渗漏概率。缸体部分采用密集散热鳍片设计，鳍片的排布方向顺着车辆行驶时的迎风走向设置，不需要额外加装水冷散热管路、散热水箱与循环水泵，依靠行驶过程中的自然撞风就能带走燃烧室做功产生的多余热量，整体结构更简单，后期维护的工作量也更小，很适合早期摩托简单可靠的设计取向。两个气缸呈V型夹角布置，这种布局能大幅缩短动力单元的纵向总长度，让整车的重心可以更集中在车辆前后轮的中心区域，提升过弯时的操控灵活性，同时也能给车架前部留出足够的转向空间，避免车把打满时与缸体发生运动干涉。

安装边界方面，曲轴箱两侧预留了标准的车架安装吊耳，吊耳的安装孔位同轴度公差控制在0.1mm以内，能保证动力单元装入车架后不会出现偏置应力，避免长期颠簸工况下吊耳出现疲劳开裂。箱体前部预留了磁电机、启动电机的安装位，后部直接对接变速箱输入轴，不需要额外设计转接法兰就能和配套的变速机构完成对接。缸头部分的进排气接口采用标准的法兰安装面，用户可以根据自己的改装需求更换不同回压结构的排气管，调整不同转速区间的动力输出特性。

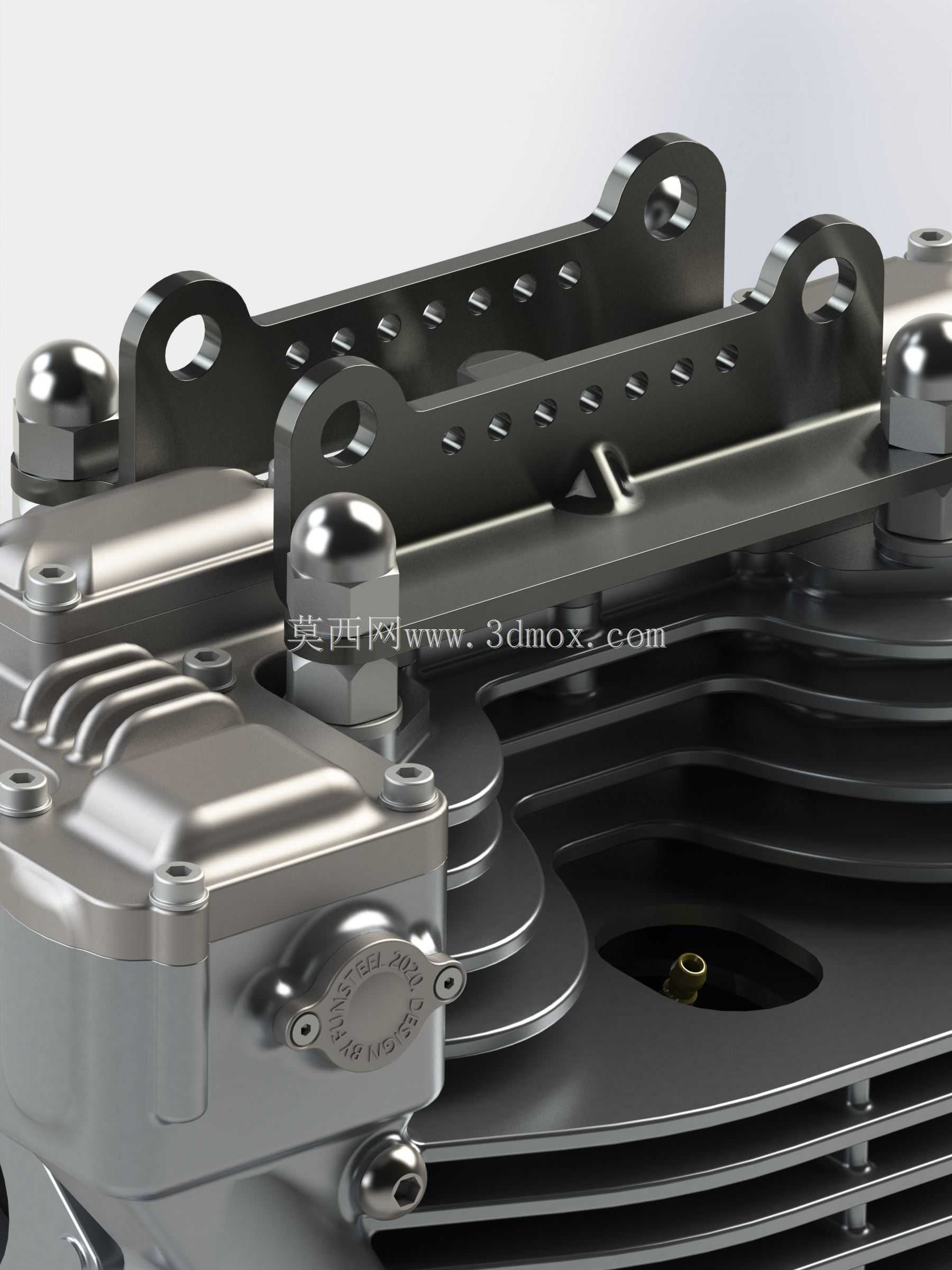

细节结构上，两个缸头的气门室盖采用圆弧过渡造型，既避免了棱角结构带来的磕碰风险，也能让机油回流的路径更顺畅，不会在气门室内部形成积油死角。箱体侧盖采用大平面密封设计，密封胶圈的安装槽深度经过精准计算，压紧后胶圈的压缩量保持在合理区间，既能保证密封性能，也不会因为压缩过度导致胶圈老化失效。底部的油底壳位置设置了足够的倾斜余量，即使车辆在侧倾过弯时，机油泵的吸油口也能始终浸泡在机油液面以下，不会因为倾斜角度过大出现吸空、机油压力不足的问题，避免缸体、曲轴部件出现干磨损坏。

在做三维结构适配时，需要特别注意缸体上部与油箱底部的安全间隙，要预留至少15mm的缓冲空间，避免车辆行驶过程中车架振动导致油箱与散热鳍片发生摩擦磕碰；同时还要注意排气歧管的走向，要避开骑手腿部的接触区域，做好隔热防护的安装空间预留，防止骑行过程中高温排气管烫伤腿部。整个动力单元的重量分布经过优化，曲轴位置设置在整体结构的重心点附近，转动时的曲轴惯量能起到平衡车身的作用，低速行驶时的车辆稳定性会更好。
