V型双缸老式摩托车动力总成结构

　　这套V型双缸动力结构主要面向复古巡航机车、定制改装摩托以及老式整车复刻场景，在整车开发中承担动力输出核心单元的角色，可直接用于车架匹配校核、外观覆盖件间隙确认、传动系统对接以及维修拆装演示。整机采用前后错落布置的双缸布局，两列气缸以夹角分开排布，缸体外壁布满密集环形散热鳍片，依靠行驶过程中的迎面气流完成热量交换，不需要额外布置水冷管路、散热水箱与循环水泵，整体结构更简洁，日常维护点位更少，也契合老式机车裸露机械质感的设计取向。

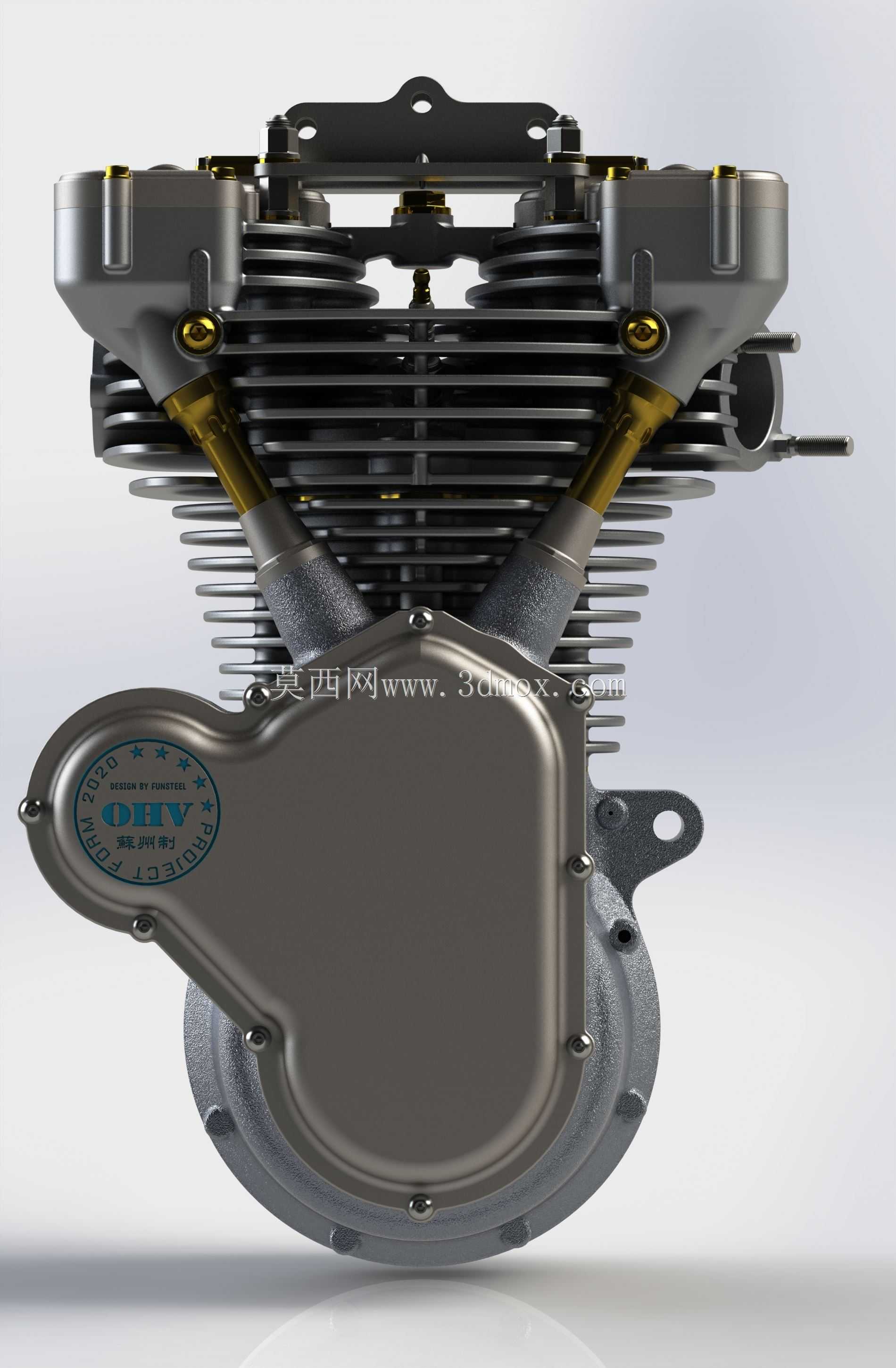

　　从结构细节来看，曲轴箱采用分体式合围造型，侧端设置大尺寸圆形检修盖，通过多颗紧固螺栓沿周向固定，检修离合器、磁电机与内部传动构件时可单独拆下端盖，无需整体抬下动力单元。两根推杆管路沿气缸夹角区域斜向布置，连接曲轴箱与顶部摇臂室，负责配气机构的动力传递；气缸顶端的摇臂室盖做了圆润封边处理，表面预留装配定位凸台与紧固孔位。缸体鳍片从曲轴箱结合面一直延伸到缸盖位置，相邻鳍片间距均匀，既保证散热面积，也避免泥污堵塞后难以清理。

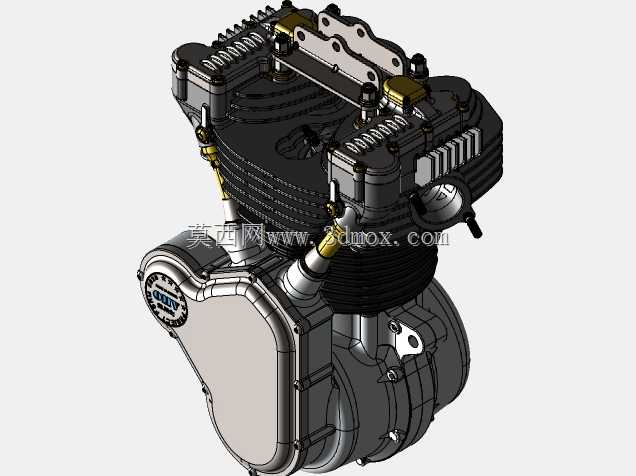

　　建模过程中优先还原了整机的安装边界：曲轴箱侧部伸出带孔的安装支耳，支耳孔径与孔位间距按照常规摩托悬挂点布局设置，可直接与车架吊耳、缓冲衬套完成装配匹配；输出轴端的连接位置、箱体后侧的传动接口都保留了准确的对接空间，不会和车架横梁、链条护罩发生干涉。整机外轮廓的突出部件包括两侧摇臂室、顶部安装吊板以及侧方检修盖，在整车布置时需要预留足够的转向避让空间与腿部放置空间，尤其是V缸夹角前方的区域，要兼顾化油器或节气门体的安装位置，同时保证气流能够顺畅吹过缸体散热鳍片。

　　设计思路上没有做多余的封闭包覆，刻意保留老式引擎外露的螺栓、管路与散热片层次，既方便维修时快速识别拆装顺序，也能在定制改装场景下直接作为外观展示部件。结构校核中重点确认了双缸交替点火对应的振动传递路径，箱体安装支耳做了加厚过渡，避免长期运行后出现应力集中开裂；缸盖与缸体的结合面、侧盖密封面都保留了平整的密封宽度，可适配纸质密封垫或密封胶装配。这套结构既能用于新车型前期的总布置干涉检查，也可作为维修教学、改装方案推演的三维参照，帮助工程师在开模或实车加工前提前确认管路走向、紧固件操作空间以及周边附件的安装逻辑，减少后期反复修改车架与覆盖件的工作量。
