Nema34规格86系列步进电机结构设计

在自动化生产线的工位分度、数控设备的进给传动、包装机械的定长送料、3D打印设备的轴系驱动等场景中，Nema34规格步进电机是应用覆盖率极高的开环执行元件，这类对应国内86机座号的步进产品，凭借适中的输出扭矩、成熟的驱动适配性、可控的采购成本，成为中小负载传动场景里工程师选型时的优先选项。

从实际使用的角度看，这类电机的核心功能是将驱动系统发出的电脉冲信号转化为固定步距角的角位移输出，无需额外加装位置反馈元件即可实现开环状态下的位置控制，搭配细分驱动器使用时，可进一步降低低速运行的振动幅度，提升定位精度。日常选型过程中，工程师首先关注的就是安装边界尺寸：Nema34标准对应的安装法兰为86mm见方，法兰端的安装孔采用对角分布设计，孔位中心距符合统一行业标准，输出轴为单伸式D型切削轴，轴径、轴伸长度都有通用规范，可直接匹配市面上绝大多数标准尺寸的联轴器、同步带轮、行星减速箱，无需额外定制转接零件，能大幅缩短设备的装配调试周期。

这款电机的结构设计完全围绕工业场景的可靠性需求展开，机身采用方形叠压硅钢片定子结构，外部包裹拉伸成型的金属壳体，既可以保证定子铁芯的叠压精度，降低磁路损耗，又能通过金属壳体实现运行过程中的热量传导，避免长时间运行时内部绕组温度过高导致的扭矩衰减。前端盖采用压铸铝合金材质加工，轴承安装位做了同轴度公差约束，可支撑输出轴承受一定的径向负载，适配带轮、齿轮直接挂载的传动场景；后端预留的阻尼器安装位，可根据实际使用需求加装阻尼盘，进一步抑制低速运行时的共振问题。机身尾部的出线端做了防拉扯结构设计，可避免设备走线过程中拉力直接作用在绕组接线端，降低接线松脱的故障概率。

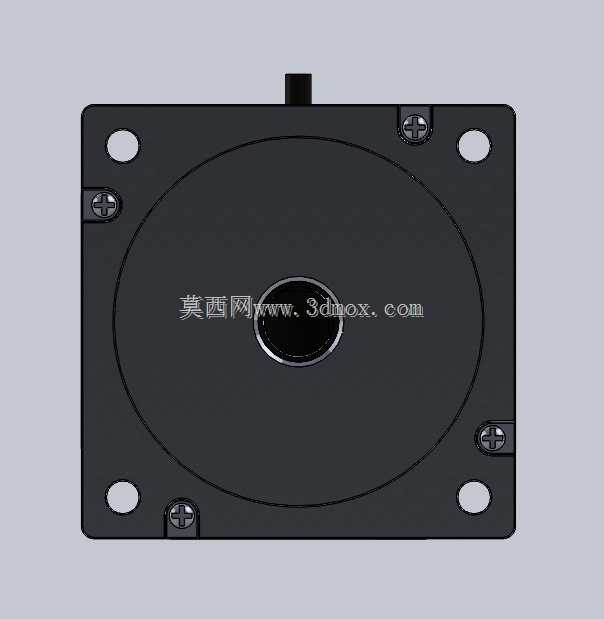

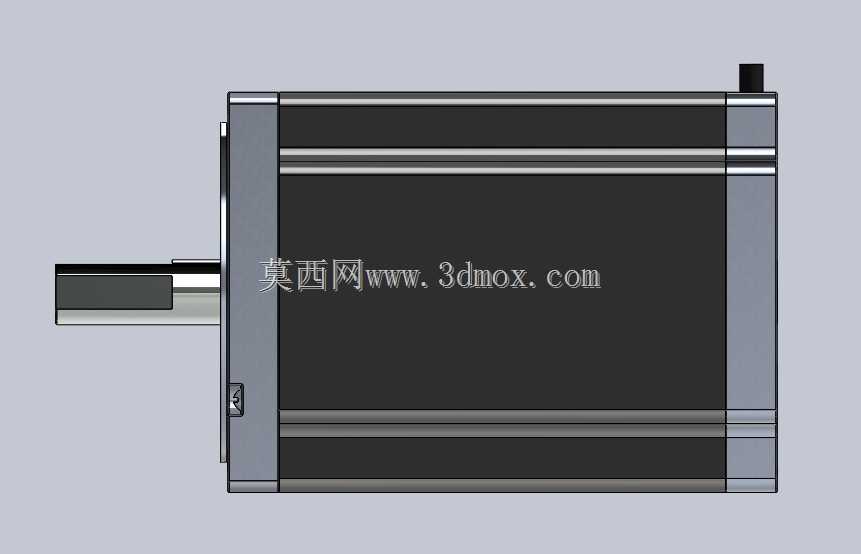

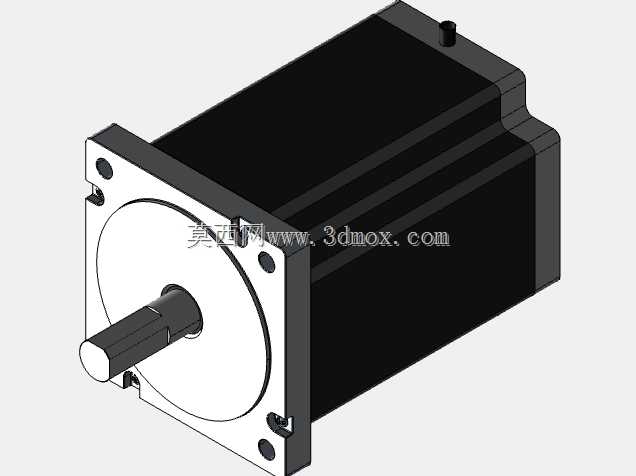

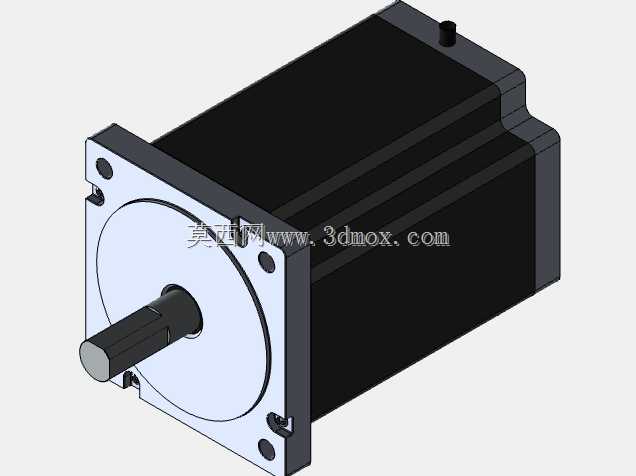

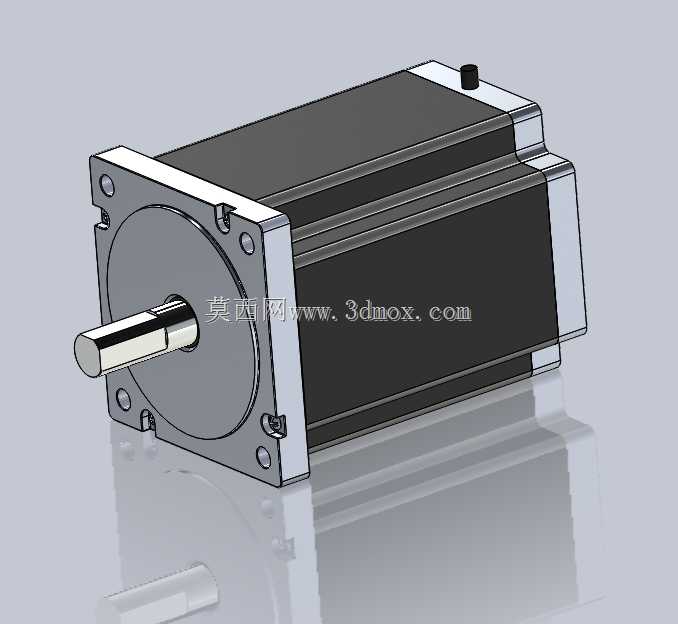

从设计建模的细节来看，这款模型完整还原了电机的所有装配特征：法兰端的安装沉孔深度、输出轴的D型切削尺寸、机身的总长公差、后端盖的接线盒位置都按照实物比例做了还原，没有做过度的简化处理。在做设备整体装配时，可直接将该模型导入装配体中，用来校验电机与周边安装支架、传动部件、走线空间的干涉情况，比如在设计数控雕刻机的X轴传动结构时，可提前模拟电机安装后与龙门侧板的间隙，确认同步带轮的张紧调节行程是否足够，避免实际加工零件时出现安装干涉的问题。

不同机身长度的Nema34步进电机对应不同的保持扭矩参数，这款长机身版本的产品可适配需要较大输出扭矩的场景，比如小型输送带的驱动、自动化模组的垂直轴传动，搭配抱闸附件后还可用于垂直负载的断电保持，避免设备断电时负载下滑引发安全问题。建模过程中，对电机表面的散热筋结构、端盖的固定螺丝位置、输出轴的倒角细节都做了还原，既可以用于设备的整体方案展示，也可以作为选型阶段的空间校核参考，帮助结构工程师在方案设计阶段就完成安装空间的预留，减少后续改模的工作量。

在实际的设备调试环节，这类电机的安装精度直接影响传动系统的使用寿命，建模时还原的安装基准面特征，可帮助工程师在设计安装支架时明确定位基准，保证电机输出轴与传动部件的同轴度，避免因安装偏心导致的轴承磨损、传动噪音过大等问题。同时模型中预留的接线空间尺寸，也可帮助电气工程师提前规划走线路径，选择合适的线缆弯曲半径，避免装配时出现线缆挤压、弯折过度的问题。
