NEMA34大扭矩步进电机三维结构

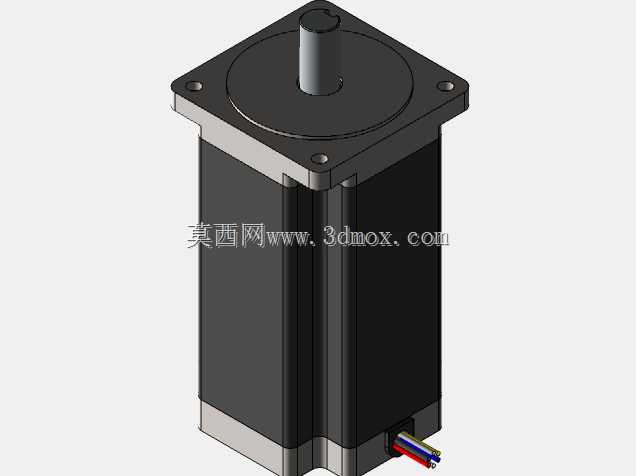

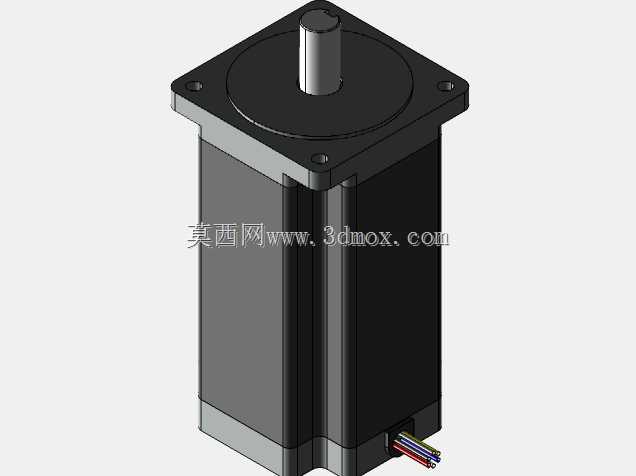

　　在自动化产线的传动选型中，大扭矩步进电机始终是中低转速、高定位精度场景的核心执行元件，这款NEMA34规格的步进电机，扭矩参数达到130公斤厘米，刚好覆盖了多数中小型自动化设备的动力需求区间，从数控雕刻机的Z轴进给、包装设备的间歇送料机构，到3D打印设备的重型运动平台、非标专机的工位转台驱动，都能看到同规格产品的实际应用。做结构设计时首先要考虑安装边界的适配性，这款电机采用NEMA标准的86mm见方安装法兰，四个安装孔的位置度严格遵循美标NEMA34的公差要求，安装孔为通孔设计，可直接适配市面上多数标准86电机安装座、同步轮安装支架以及行星减速机输入端，不需要额外做转接板加工，能大幅缩短非标设备的设计周期。

　　电机输出轴采用单扁位D型轴设计，轴径与轴伸长度匹配常规的同步轮、联轴器、齿轮的安装孔径，装配时不需要额外对轴做二次加工，扁位结构能有效避免传动件与轴之间的周向打滑，保证大扭矩输出时的传动可靠性。从结构设计逻辑来看，这款电机的定子与转子配比是围绕130kg.cm的扭矩输出做的优化，机身长度比常规小扭矩86步进电机更长，内部绕组的线径与匝数经过匹配设计，能在保证低速扭矩输出平稳性的同时，避免高速段扭矩掉幅过大，机身外壳采用拉伸铝型材结构，表面做了氧化处理，既可以保证结构强度，又能通过外壳表面的散热筋结构带走绕组工作时产生的热量，长时间运行时绕组温升能控制在合理区间，避免高温导致的退磁问题。

　　电机尾部的出线端采用标准的四相出线设计，线序颜色遵循行业通用规范，接线时可以直接匹配市面上多数两相步进驱动器，不需要额外查线序定义，出线位置做了防拉扯的应力释放结构，设备运行时的线缆晃动不会导致接线端松脱。在实际选型做三维装配时，需要重点关注几个安装边界尺寸：首先是电机本体的总长，包含输出轴与尾部出线端的总长度要在设备安装空间内预留足够余量，避免和设备内部的其他结构件产生干涉；其次是输出轴的轴伸长度，选配联轴器或者同步轮时，要保证传动件的轮毂长度与轴伸长度匹配，避免出现顶轴或者传动件固定不牢的问题；另外法兰面的止口尺寸是定位基准，安装时要保证安装座的止口与电机止口完全贴合，才能保证电机输出轴与传动部件的同轴度，减少运行时的径向跳动与噪音。

　　从应用场景的适配性来说，这款电机适合搭配减速比在5-20之间的行星减速机使用，可进一步提升输出扭矩，适配更大负载的传动需求，比如输送带的驱动、重型滑台的移动等场景；如果是用于定位精度要求较高的场合，也可以在电机尾部加装编码器，改成闭环步进系统，弥补开环步进容易丢步的缺陷。做三维建模时，这款模型的细节还原度比较高，从法兰面的安装孔倒角、输出轴的扁位加工，到机身外壳的拼接缝隙、尾部出线的线缆弧度都做了还原，在做设备整体装配干涉检查时，可以直接调用这个模型做装配验证，不需要自己重新测绘建模，能节省不少前期设计的时间。需要注意的是，在实际设备布局时，电机的安装方向要尽量避免出线端朝上，防止设备运行时的油污、切削液顺着线缆流进电机内部，造成绕组短路；另外电机的安装固定螺丝要选配合适的长度，螺丝拧入电机法兰的深度不能超过法兰厚度，避免螺丝顶到内部定子结构，造成电机卡滞。对于结构工程师来说，这类标准动力元件的三维模型不需要从零开始绘制，直接调用经过尺寸校验的标准模型，既能保证设计准确性，又能把更多精力放在设备的核心机构设计上，减少重复劳动。
