渐开线齿轮组参数化设计模板

在各类机械传动系统的设计工作中，渐开线圆柱齿轮是应用覆盖面最广的动力与运动传递构件，从常规输送设备的动力传输单元，到精密仪器的进给调节机构，再到小型机电产品的减速模组，都离不开这类齿轮的啮合传动支撑。这套参数化渐开线齿轮模板，核心是为结构设计从业者提供可快速调整的齿轮建模基础框架，省去每次从零开始绘制渐开线齿廓、计算齿距齿厚、校验啮合间隙的重复工作。

实际工程应用里，很多设计场景需要快速匹配不同传动比的齿轮组，比如小型自动化生产线的工位传动调整，或是非标设备的减速机构适配，若每次都从齿廓方程开始建模，会占用大量基础建模时间，且容易出现齿形参数偏差导致的啮合干涉问题。这套模板的设计思路，是把渐开线齿形的生成逻辑、齿根过渡曲线、轮齿阵列规则都做了参数化绑定，使用者只需要在方程式界面调整目标齿轮的直径参数，对应模数、齿数、齿顶高系数、顶隙系数都会按照标准圆柱齿轮的规范自动匹配更新，不需要逐个修改特征尺寸。

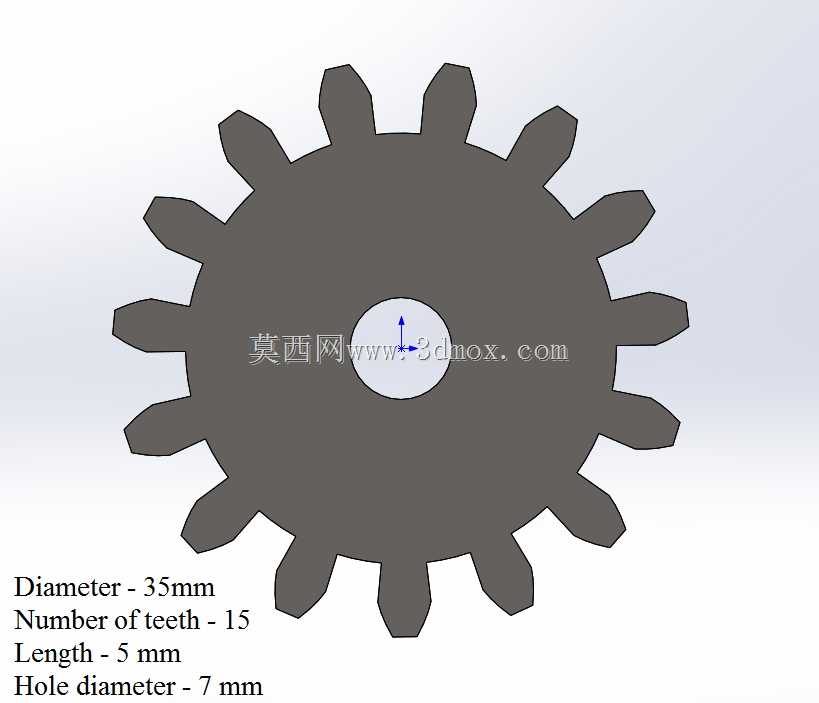

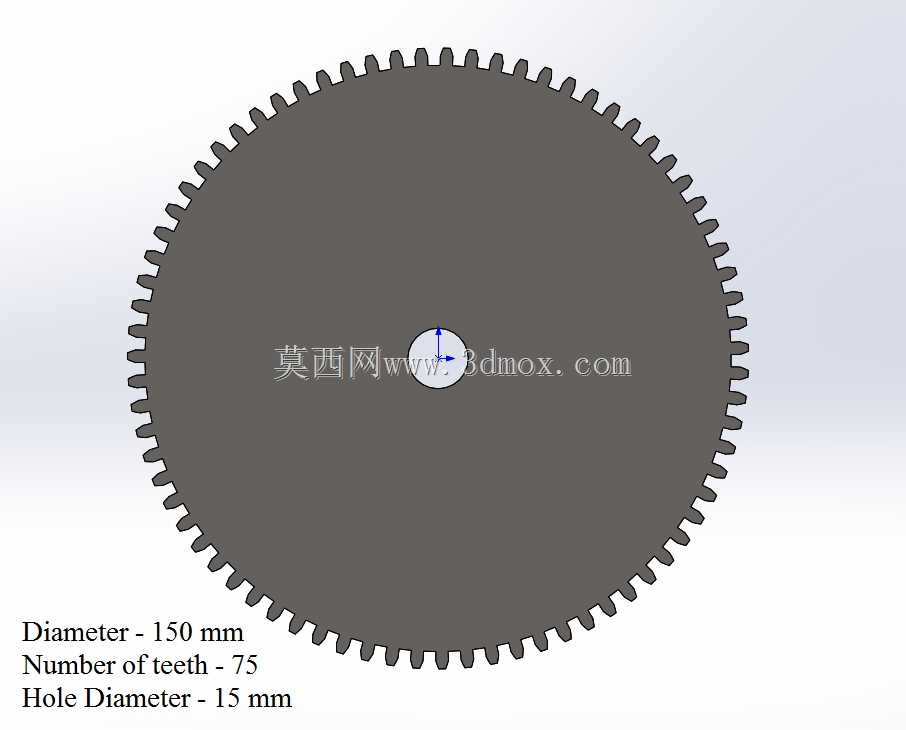

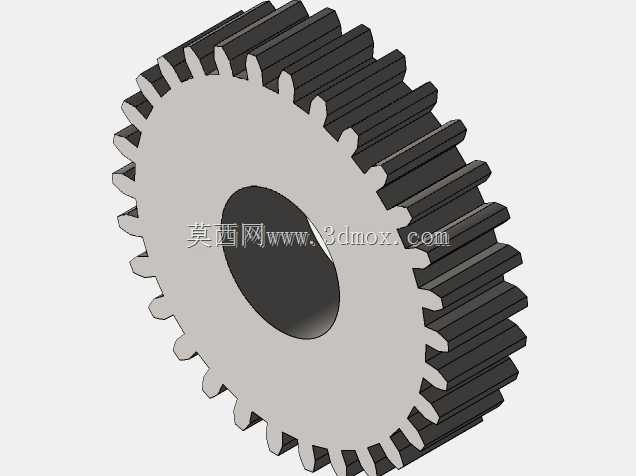

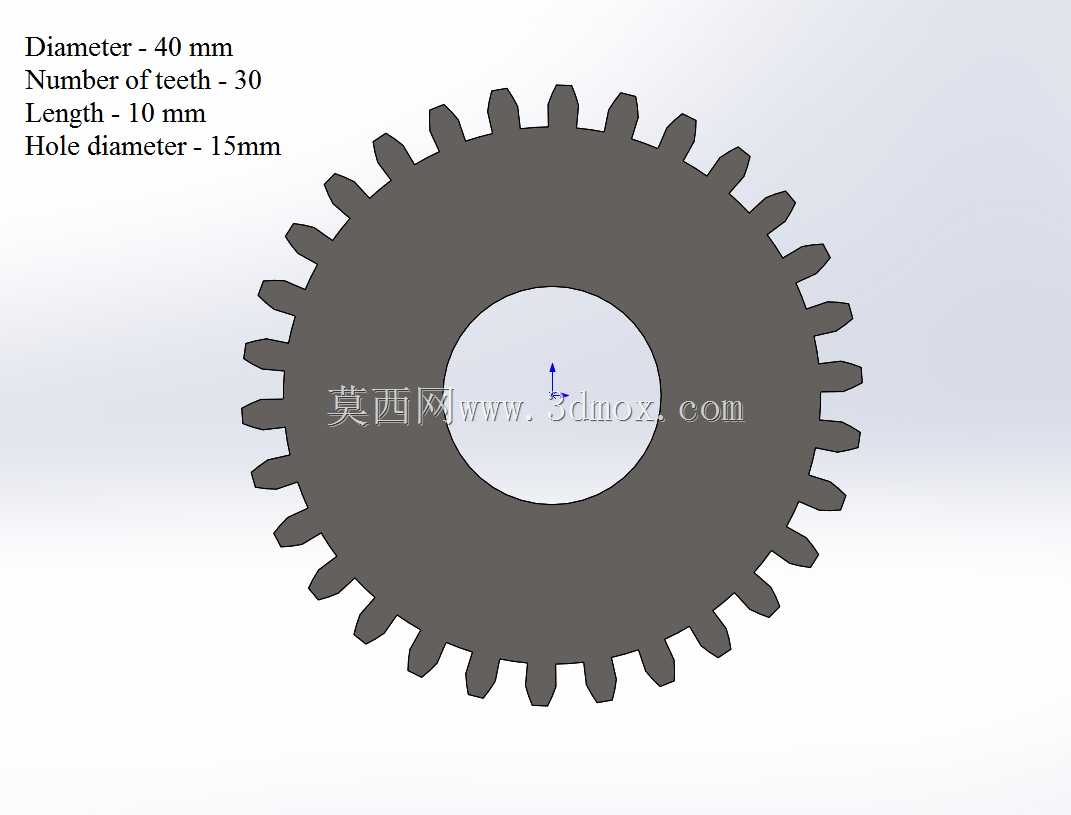

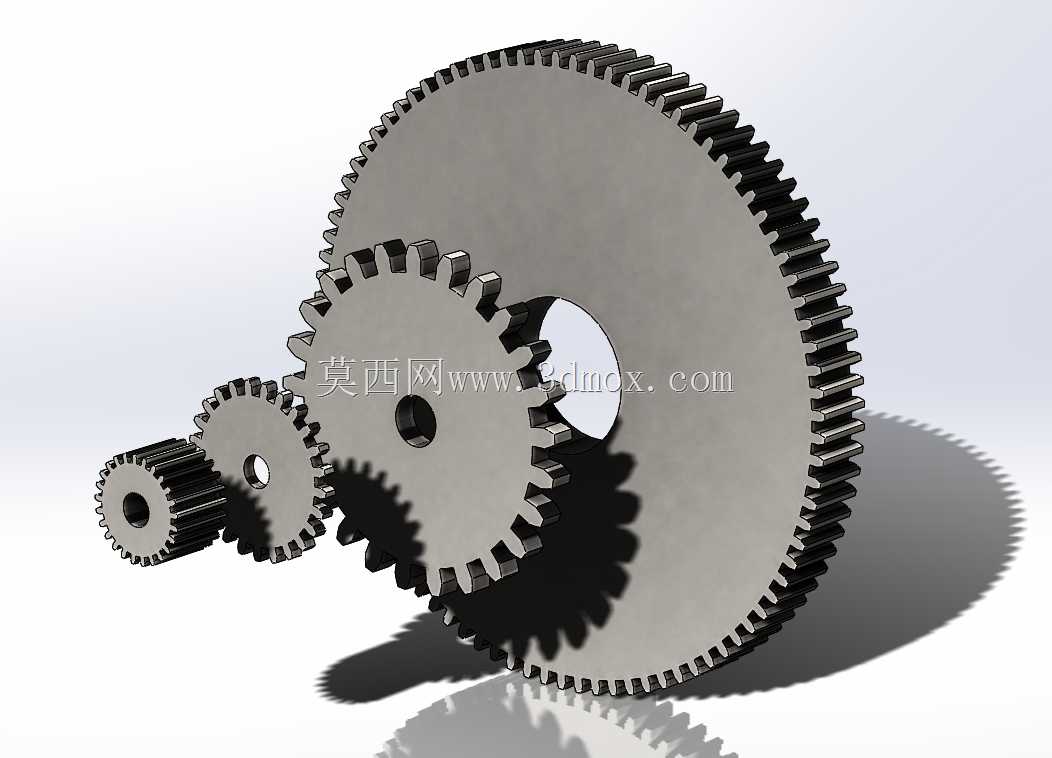

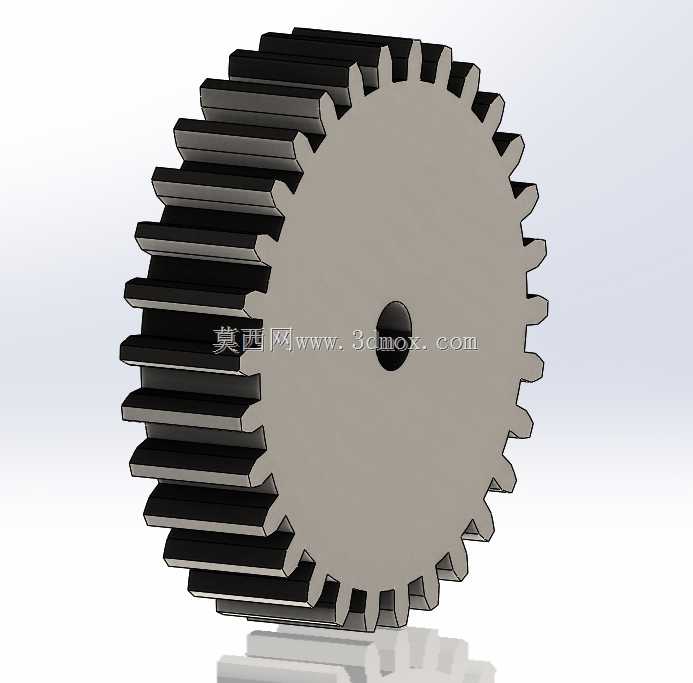

从结构特性来看，模板内包含了不同直径规格的多组齿轮，可直观呈现不同齿数齿轮的啮合状态，轮齿的渐开线齿面完全符合GB/T 1356标准的基本齿廓要求，齿根处的过渡圆角也按照常规加工工艺的要求做了处理，避免出现应力集中的尖角结构，和实际机加工成型的齿轮结构保持一致。在安装边界的设计上，每个齿轮的中心轴孔都预留了标准的安装配合尺寸参考，中心距会随着配对齿轮的直径参数变化自动更新啮合间隙数值，方便设计人员快速校验安装空间是否满足设备整体布局要求，不需要反复手动计算中心距偏差。

很多刚接触齿轮设计的建模人员，容易在渐开线生成的起始角度、齿向对齐方式上出现错误，导致装配后出现轮齿卡滞、侧隙过大或过小的问题，这套模板在特征构建阶段就已经把齿廓的起始相位、配对齿轮的啮合对齐关系做了预设，调整参数后可以直接进入装配环境完成啮合配合，不需要额外调整轮齿的周向位置。在实际选型适配过程中，设计人员可以根据传动系统的负载要求，先确定所需的传动比，再通过模板快速生成对应齿数的配对齿轮，直接导入到整体设备的装配体中校验安装位置、传动路径是否和其他零部件存在干涉，大幅缩短前期方案设计阶段的建模周期。

不同于固定参数的单一齿轮模型，这套模板的核心价值在于参数驱动的可变性，不管是设计大模数的重载传动齿轮，还是小模数的精密传动齿轮，都可以通过调整核心参数快速生成符合要求的齿形结构，轮齿的啮合接触区域也会随着参数变化保持正确的贴合状态，不会出现参数调整后齿形错位的问题。在外形尺寸的适配性上，模板生成的齿轮可以根据安装空间的限制调整辐板结构、轮毂厚度，轴孔的键槽尺寸也可以配合参数做同步调整，完全匹配实际机械设计中不同安装场景的需求，不需要在基础齿形建模上耗费重复劳动，让设计人员把更多精力放在传动系统的负载校验、结构优化上，而非基础几何图形的绘制工作。
