参数化可编辑直齿轮结构设计模板

在各类机械传动系统的设计工作中，直齿轮是应用范围最广、传动可靠性最突出的基础传动零件之一，从常规的输送线动力传递、小型工装夹具的动作传动，到通用机床的进给机构、轻工设备的动力传输单元，直齿轮都承担着传递扭矩、匹配转速的核心作用。这套直齿轮结构模板，在设计阶段就充分考虑了不同应用场景下的快速适配需求，没有预设固定的轮毂结构，仅保留了最核心的轮齿计算逻辑，给设计人员预留了充足的自定义调整空间，能够适配绝大多数平行轴直齿传动的设计场景。

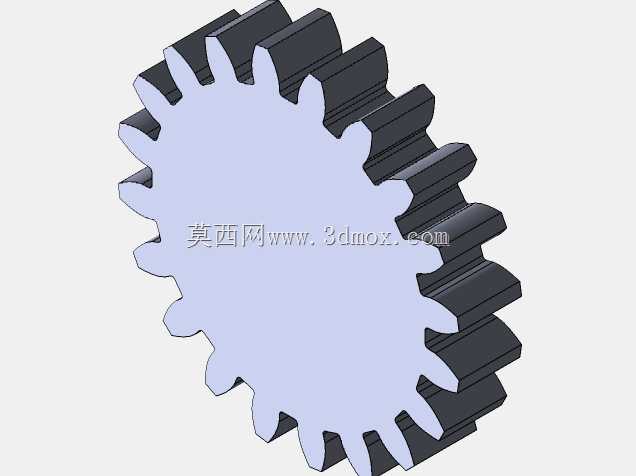

从功能特性来看，这套模板的核心逻辑围绕直齿轮的核心啮合参数搭建，覆盖了齿距、齿数、压力角、齿轮宽度这几个决定齿轮传动性能的核心参数，设计人员在使用时不需要从零开始绘制渐开线齿形，只需要根据实际传动需求输入对应参数，就能快速生成符合啮合要求的轮齿部分结构。渐开线齿形的生成逻辑严格遵循直齿轮啮合的几何原理，齿廓曲线平滑连续，齿厚、齿槽宽的匹配精度能够满足常规传动的设计要求，避免了手动绘制齿形容易出现的齿形误差、啮合干涉等常见问题，能够大幅缩短直齿轮类零件的建模周期。

在实际设计工作中，很多场景下的直齿轮都需要和轴系、键槽、轮毂、减重结构做一体化设计，不同设备的安装空间、轴径尺寸、连接方式差异极大，如果模板预设了固定的轮毂结构，反而会给后续修改带来额外的工作量。这套模板特意将轮齿部分作为独立的可编辑基础模块，设计人员完成轮齿参数的调整后，可以直接在轮坯的基础上根据实际安装需求添加轮毂、键槽、定位台阶、减重孔等结构，不需要对已生成的轮齿部分做额外调整，也不用担心修改其他结构时破坏齿形的参数关联。

从安装边界的适配角度来说，模板的参数化逻辑支持设计人员根据实际传动的中心距要求调整齿数与模数匹配关系，齿宽参数可以根据传递扭矩的大小做对应调整，齿顶圆、齿根圆的尺寸会随输入参数自动更新，能够适配不同安装空间下的齿轮尺寸要求。不管是小模数的仪表类传动齿轮，还是中等模数的通用设备动力传动齿轮，都可以通过调整核心参数快速生成对应的轮体基础结构，不需要反复切换建模环境绘制齿形。

在传动性能的匹配上，模板预留的参数调整空间能够支持不同压力角的齿轮设计，既可以生成常规压力角的通用传动齿轮，也可以根据重载、轻载高速等不同传动场景调整压力角参数，匹配对应的齿形强度需求。轮齿部分的建模精度能够满足后续的工程图生成、干涉检查、运动仿真的需求，设计人员完成整体结构设计后，可以直接将模型导入装配环境做啮合校验，检查相邻轮齿的侧隙、顶隙是否符合设计要求，提前规避装配时可能出现的干涉问题。

对于经常需要做传动结构设计的工程人员来说，这类参数化的基础齿轮模板能够有效减少重复建模的工作量，把更多精力放在轮体结构优化、传动匹配校验、安装结构适配这些核心设计环节上，而不是把时间耗费在重复绘制渐开线齿形这类基础工作上。模板的结构逻辑简洁明了，没有冗余的特征关联，修改参数时的重生稳定性好，不会出现特征报错、齿形畸变的问题，能够适配不同设计场景下的快速建模需求。在做系列化齿轮设计时，只需要调整对应参数就能快速生成同系列不同参数的齿轮模型，能够有效提升系列化产品的设计效率，保证同系列齿轮的齿形设计标准统一，减少设计过程中的人为误差。
