重载万向支撑滚轮组件结构设计

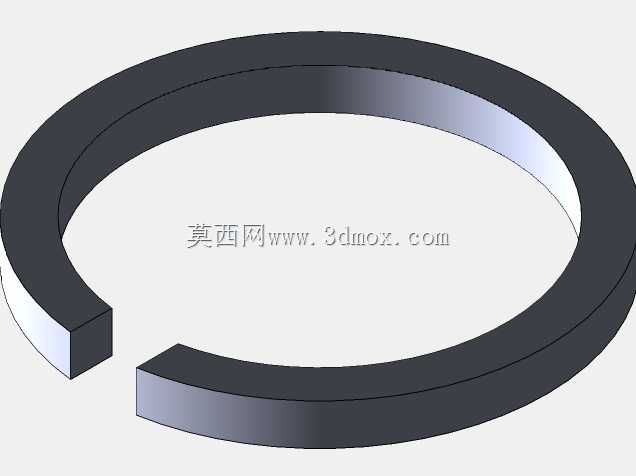

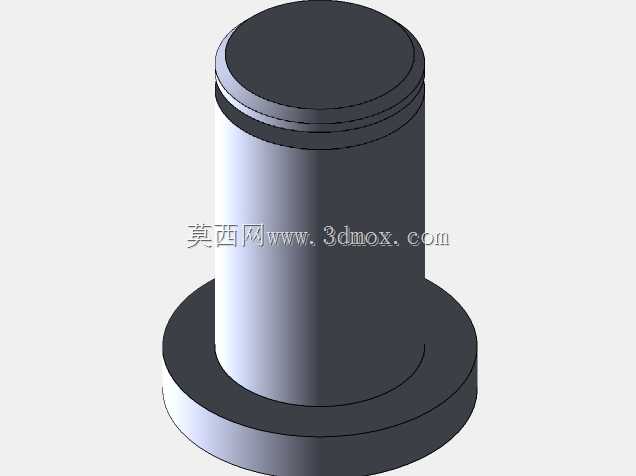

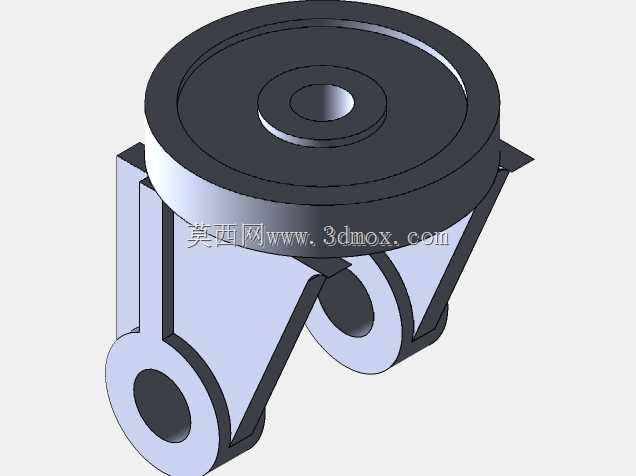

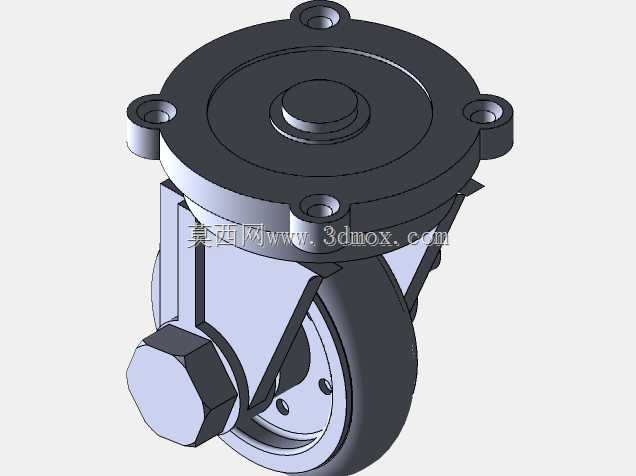

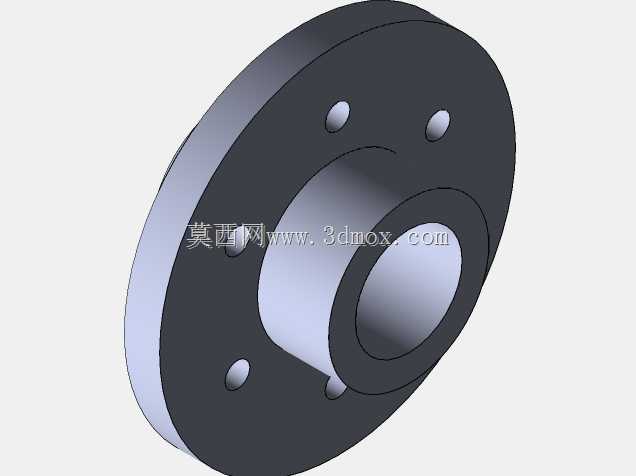

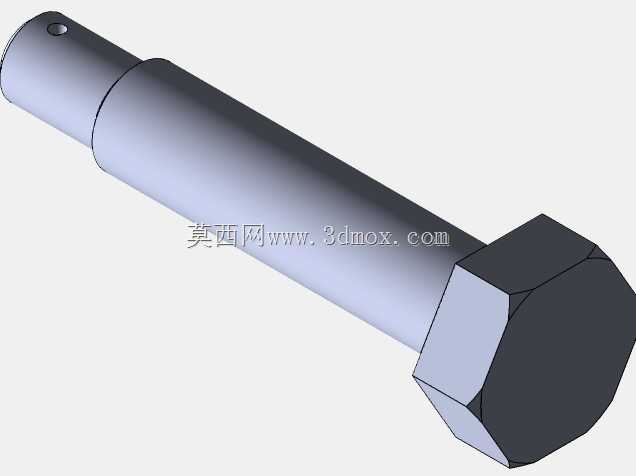

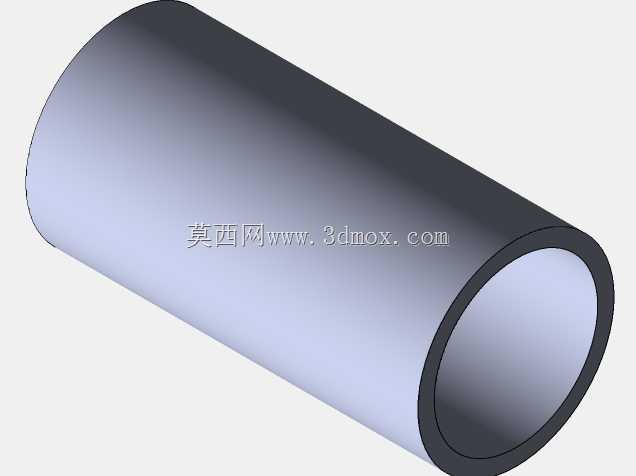

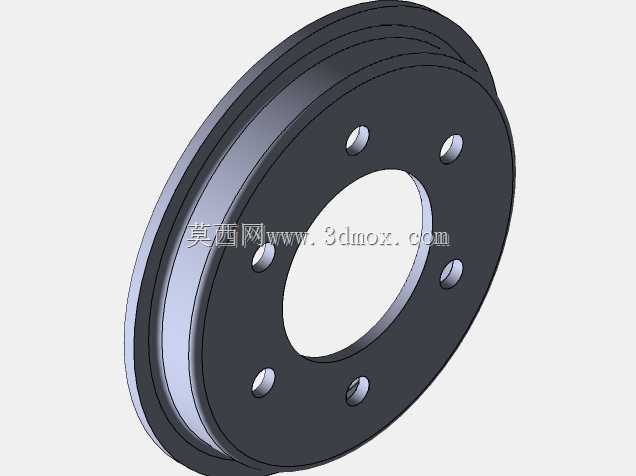

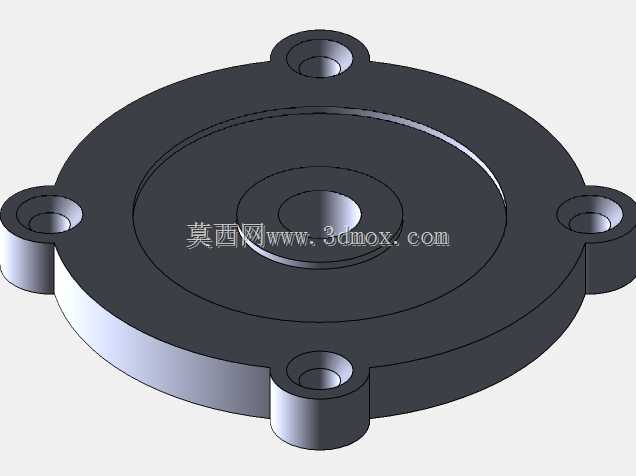

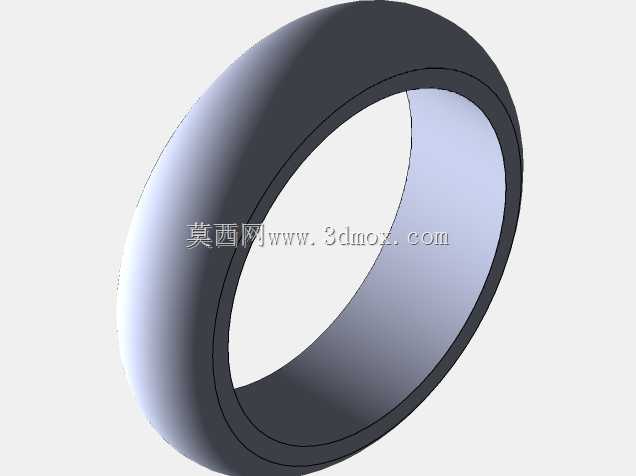

　　在重型仓储物流货架、大型工业设备移动基座、重型工装夹具转运平台这类需要兼顾大承载与灵活转向的场景中，脚轮的结构可靠性直接决定了整套设备的移动顺畅度与长期使用稳定性，本次设计的重型脚轮正是针对这类高负载移动需求开发的行走支撑部件。不同于轻型家具或办公场景使用的脚轮，重载工况下的脚轮需要同时承受垂直方向的静载荷、移动过程中的冲击载荷以及转向时的横向剪切力，因此在结构设计阶段首先对轮架的受力路径做了完整梳理：顶部法兰安装盘作为与设备基座的连接界面，采用四孔均布的安装方式，安装孔位做了沉台设计，螺栓锁紧后头部不会突出安装面，保证连接面完全贴合，避免局部应力集中导致的法兰盘变形。轮架主体采用一体化弯折加焊接加强的结构形式，转向主轴与法兰盘中心同轴设计，内置的推力轴承承担垂直方向的载荷，径向轴承承担转向时的径向力，保证重载状态下转向依然顺滑无卡滞，不会出现转向偏摆或主轴抱死的问题。滚轮部分采用金属轮芯加外包耐磨层的复合结构，轮芯通过轮轴与轮架两侧的支撑臂连接，轮轴与支撑臂的配合处加装了耐磨轴套，减少长期转动带来的磨损，同时轴端采用防松螺母锁紧，避免设备移动过程中震动导致的轴件松脱。

　　从安装边界来看，顶部法兰的安装孔中心距适配主流重型设备的底部安装标准，法兰盘整体厚度满足大载荷下的抗弯要求，轮体的回转半径经过反复校核，转向过程中轮体不会与设备底部的突出结构发生干涉，滚轮的宽度设计兼顾了承载能力与滚动阻力，在保证单位面积压强符合地面承载要求的前提下，尽可能降低滚动时的摩擦力，减少设备推移时的施力需求。在实际应用场景中，这类重型脚轮单轮额定承载远高于普通轻型脚轮，可用于单台总重数吨的重型设备移位，在生产车间的重型工装转运、自动化生产线的重型工位移动台、仓储领域的重型物料货架移动等场景下，能够适应环氧地坪、水泥地面等常见工业地面环境，轮面的弧度设计也能在小幅度地面不平整的情况下保证轮面与地面的有效接触，避免局部应力过大导致轮面过早损坏。

　　设计过程中还对轮架的开口尺寸做了优化，保证滚轮转动时不会与轮架内壁发生摩擦，同时在轮架的转向限位位置做了加强筋处理，避免大角度转向时轮架受侧向力出现变形，轮轴的中心高度经过匹配计算，保证安装后设备底部的离地高度符合安全规范，不会出现底部剐蹭地面的问题。不同于部分一体式注塑脚轮的结构，这款金属结构的重载脚轮所有受力部件均采用金属材质加工，易损的轴套、轴承部件都设计为可更换结构，后期维护时不需要整体更换脚轮，只需要拆解更换磨损的轴承或轴套即可恢复使用性能，大幅降低了长期使用的维护成本。

　　在细节处理上，所有部件的棱边都做了倒角处理，避免安装维护过程中划伤操作人员，安装孔的位置度公差控制在合理范围内，保证现场安装时能够顺利对位，不需要额外扩孔调整。转向部分的密封结构能够阻挡车间内的粉尘、切削液等杂质进入轴承腔体，避免杂质进入轴承滚道导致的磨损加速，延长轴承的使用寿命，即使在多粉尘、少量油污的生产车间环境中，也能长期保持稳定的转向性能。滚轮的转动阻力经过优化，在额定载荷下推移设备时不会出现过大的阻力，同时也不会因为阻力过小导致设备在轻微倾斜的地面上出现自行滑移的问题，兼顾了移动灵活性与驻停稳定性。
