蜗轮蜗杆式喉箍紧固连接结构

在流体输送管路的装配场景中，这类带蜗轮蜗杆调节结构的喉箍是低压软管对接硬接头时最常用的紧固元件，日常在气动系统布管、车用冷却水路接驳、民用给排水软管安装、小型化工管路的低压段连接场景里都能见到它的身影，核心作用是给套在硬接头上的软管提供周向均匀的抱紧力，避免软管内部带压介质从衔接缝隙渗漏，同时抵消管路运行中产生的小幅振动拉扯，防止软管从接头上松脱。

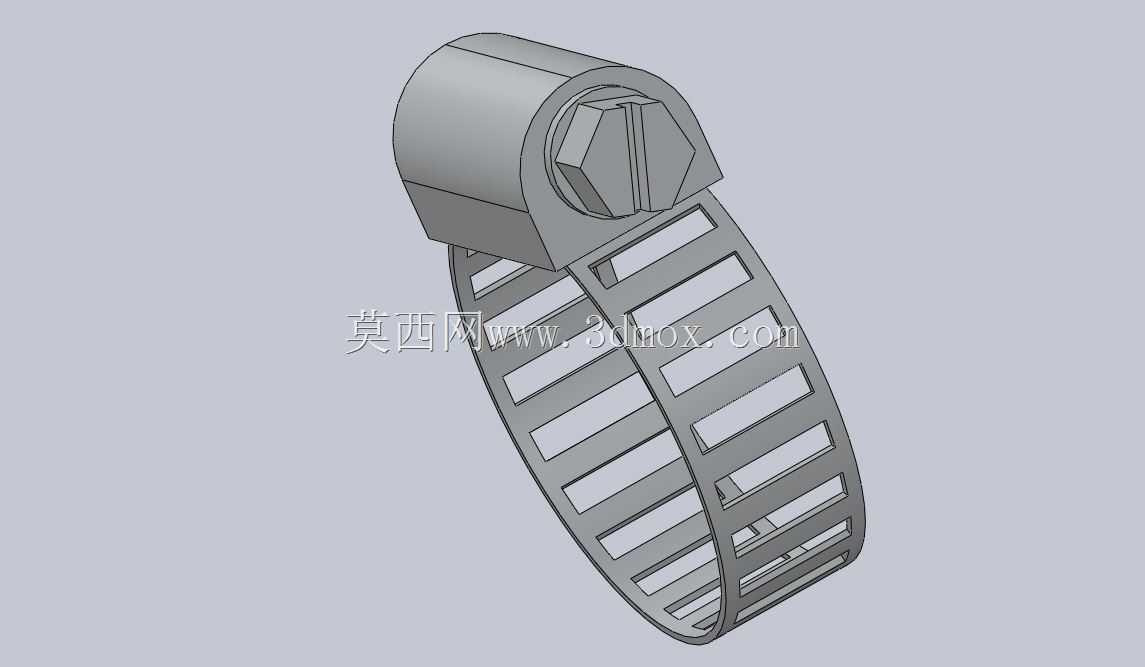

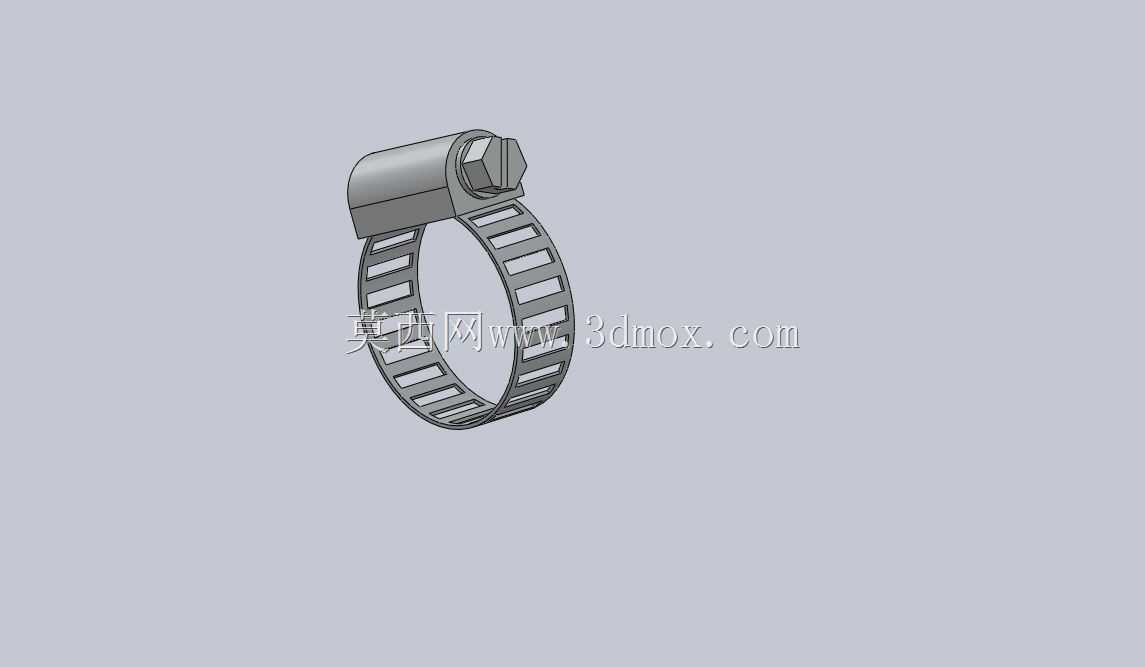

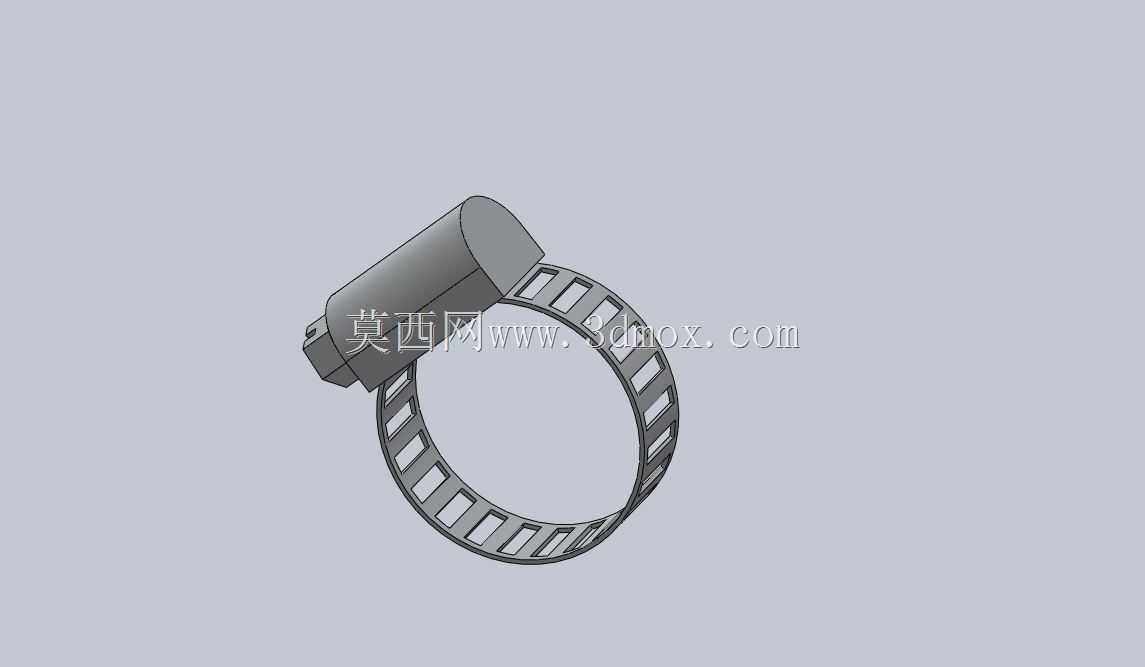

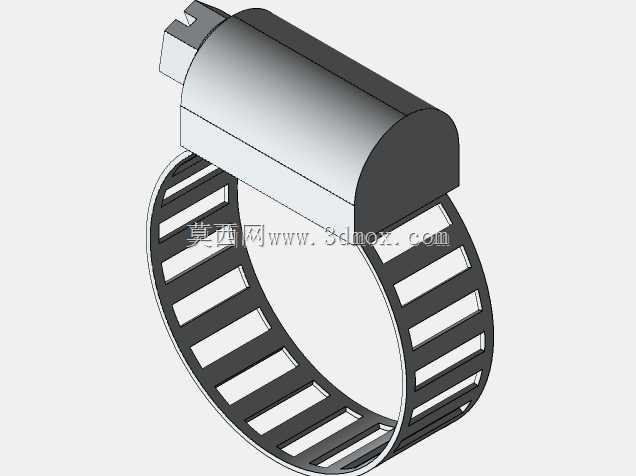

从结构设计逻辑来看，这款喉箍没有采用传统的螺栓穿孔收紧结构，而是把蜗杆调节机构整合在箍带的一端，箍带内侧冲裁出连续的等距横向卡槽，和蜗杆的齿形完全啮合，转动蜗杆端部的一字槽驱动结构时，蜗杆的齿就会顺着卡槽带动箍带做圆周方向的收放，实现抱紧直径的无级调节。这种结构相比老式的双耳喉箍，优势在于调节精度更高，不需要借助专用卡钳，只用一把普通一字螺丝刀就能完成锁紧和松脱操作，而且整个调节行程内抱紧力可以线性控制，不会出现双耳喉箍敲击收紧时容易出现的局部应力集中、箍带割伤软管表层的问题。

做三维建模的时候，首先要明确箍带的成型逻辑：它是用带钢连续冲压后卷绕成环形，建模时不能直接用环形弯曲特征一次成型，要先做出平直段的钢带基体，把内侧的卡槽、箍带的厚度、边缘的圆角都先在平直状态下切除成型，再用弯曲特征卷成对应直径的环，这样才能保证卷绕后卡槽的齿形角度和蜗杆的啮合间隙符合实际装配要求，不会出现干涉。蜗杆部分的建模要注意齿形的导程和箍带卡槽的节距完全匹配，蜗杆的安装座是半包覆式的冲压壳体，要把蜗杆的轴向限位槽、端部的一字驱动槽都做出来，安装座和箍带的固定端采用铆接结构，建模时要预留出铆接点位的间隙，还原实际冲压装配的工艺特征。

从安装边界来看，这类喉箍的选型首先要匹配被紧固软管的外径范围，以常规适配16-25mm外径软管的规格为例，箍带完全松开时的内圈直径要比软管外径大2-3mm，方便套装的时候能顺利滑过软管端部，完全锁紧时的最小内圈直径要比硬接头的 barb 结构（也就是接头上的倒刺凸棱）外径小1-1.5mm，保证锁紧后能把软管紧紧压在倒刺结构的凹槽里。安装座的径向突出高度大概是箍带厚度的6-8倍，在做管路布局的三维装配时，要给安装座预留足够的操作空间，至少要保证螺丝刀能垂直插入蜗杆端部的一字槽，转动时不会和周边的其他管路、结构件发生干涉。箍带的宽度一般在8-12mm区间，对应不同的抱紧直径，宽度越大，和软管外壁的接触面积就越大，单位面积的压应力就越小，越不容易在软管表面留下压痕，也更适合壁厚较薄的软质PVC、硅胶类软管。

实际工程应用里，这类喉箍的抱紧力分布是设计时需要重点考量的点，因为箍带是环形挠性件，锁紧时的抱紧力并不是完全均匀分布的，靠近安装座的位置因为有刚性壳体的支撑，抱紧力会稍大，远离安装座的半圈位置抱紧力会略有衰减，所以建模完成后做受力仿真时，要给箍带材料赋予对应的弹簧钢属性，模拟锁紧状态下的应力分布，确保整个圆周上的最小抱紧力大于软管内部介质的最大工作压力对应的轴向脱出力。另外，箍带的所有边缘都做了R0.5左右的圆角处理，这部分细节在建模时不能省略，因为实际使用中如果边缘是锐边，软管长期处于被抱紧的压缩状态，加上管路运行时的温度变化带来的材料老化，锐边很容易割破软管的编织增强层，造成管路爆裂失效。

在不同的应用场景下，这类喉箍的材料选择也会对应调整，普通民用场景用镀锌钢带就能满足防锈要求，在车用、户外设备或者有腐蚀性介质的场景下，会用304不锈钢带做箍带和蜗杆，安装座的表面处理也会对应提升耐蚀性能，建模时可以通过不同的外观材质设置区分不同的表面处理状态，但结构尺寸是完全通用的。和传统的钢丝喉箍相比，这种蜗轮蜗杆结构的喉箍可重复拆装的次数更多，多次松紧之后箍带不会出现塑性变形，锁紧力的保持性更好，哪怕是设备维护时反复拆装管路，也不需要更换新的喉箍，这也是它在工业设备管路装配中被广泛应用的核心原因。做装配建模的时候还要注意，喉箍的安装位置要对准硬接头上的倒刺凸棱中间位置，不能太靠近软管端部，也不能太靠近接头的根部，太靠近端部容易在软管受压膨胀时把喉箍推脱，太靠近根部则会因为接头和软管的配合段直径变化，导致抱紧力不足，这些安装边界的尺寸要求，在三维模型的装配约束里也要有所体现，方便后续做管路BOM输出和装配指导的时候，能给现场装配人员提供准确的位置参考。
