锥齿轮组差速传动结构设计

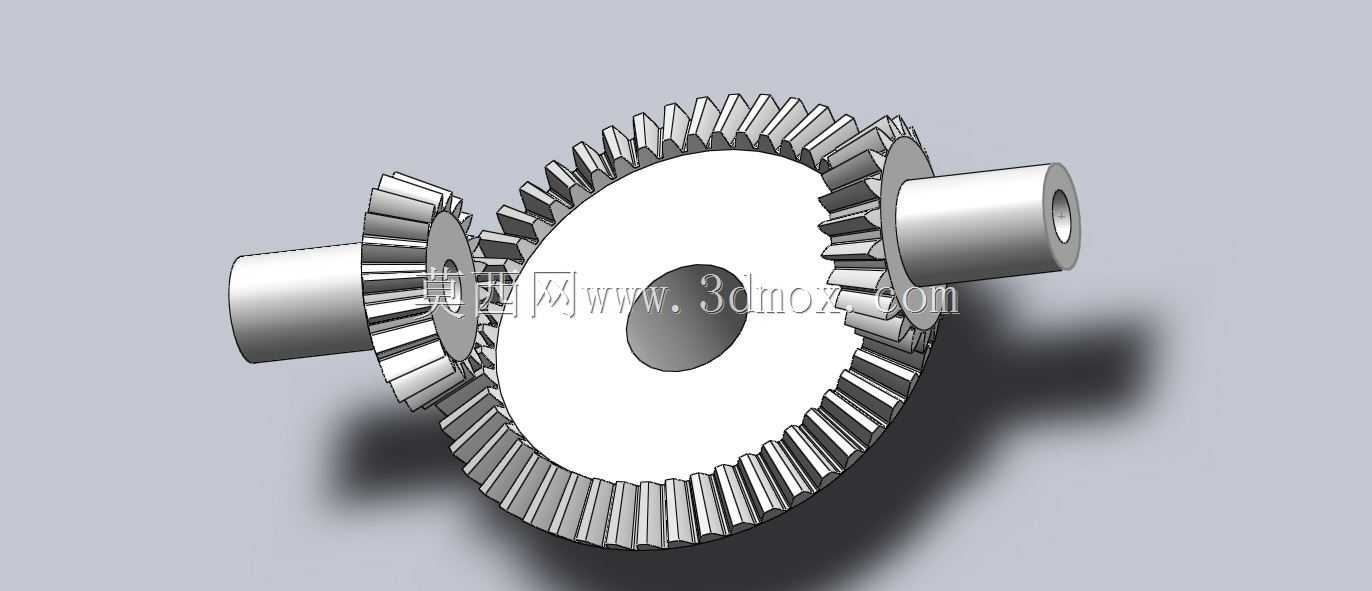

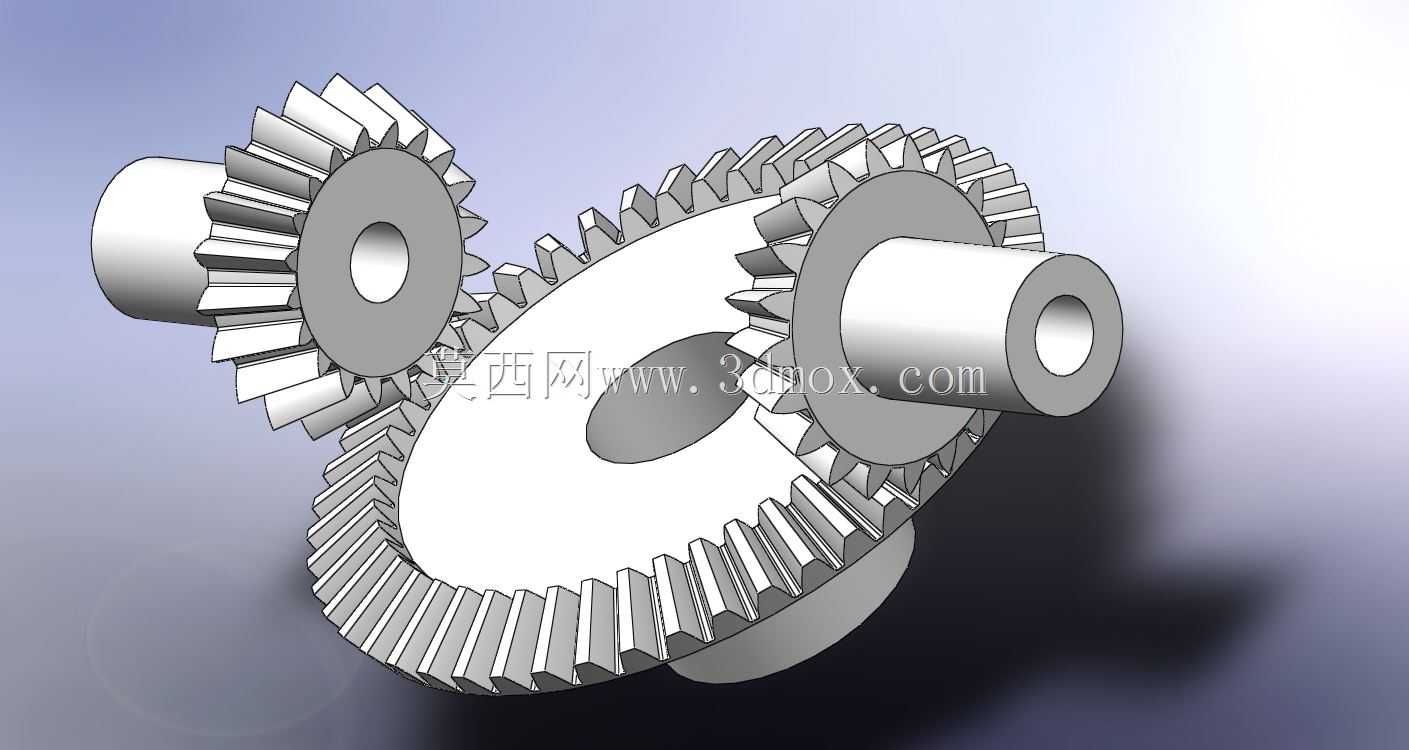

　　这套差速传动结构核心采用多组锥齿轮啮合布局，主要适配需要两侧输出轴存在转速差的动力传输场景，最常见于轮式行走设备的驱动桥内部，也可用于多轴输出的工业传动工位，解决动力输入后两侧输出端转速不匹配的扭矩分配问题。从结构布局来看，整套组件包含一个大尺寸盆齿与两组对称布置的行星锥齿轮、半轴锥齿轮，输入动力传递至盆齿后，通过行星齿轮的自转与公转实现差速功能：当设备直线行进时，两侧输出轴阻力一致，行星齿轮仅随差速器壳体公转，两侧半轴输出转速相同；当设备转向或单侧车轮遇到阻力差时，行星齿轮产生自转，自动调整两侧半轴的转速比，避免传动部件出现扭转载荷过载，同时保证行走过程的平顺性，减少轮胎与传动件的磨损。

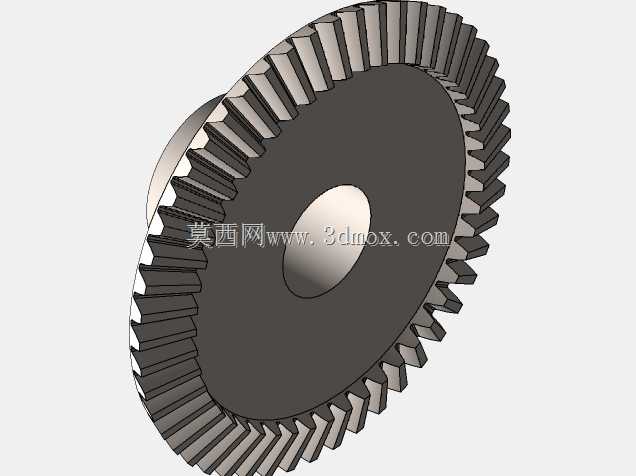

　　设计过程中首先确定了锥齿轮的模数与齿形参数，匹配常规小功率行走设备的扭矩传输需求，齿面采用直齿锥齿轮结构，加工难度低于螺旋锥齿轮，装配调整门槛更低，适合中小批量的设备配套使用。齿轮的轴伸部位做了等直径的圆柱轴段设计，预留了轴承安装位与轴端挡圈槽，安装时可直接匹配标准深沟球轴承，差速器壳体的安装边界与常规驱动桥壳的内腔尺寸适配，不需要额外做非标改制就能替换同规格的传统差速组件。从安装尺寸来看，盆齿的分度圆直径根据传动比设定，两组半轴齿轮的轴端中心距与常规驱动桥的半轴安装距保持一致，行星齿轮的销轴孔位置做了同轴度公差约束，保证四个行星锥齿轮的啮合间隙均匀，避免运转过程中出现偏载打齿的问题。

　　实际装配时需要先调整半轴齿轮与行星齿轮的啮合侧隙，侧隙控制在0.1mm到0.2mm之间，既保证齿轮运转时不会因为热膨胀卡滞，也不会因为侧隙过大产生传动冲击。整套结构没有额外的差速锁止机构，属于开式差速结构，适用于铺装路面行驶的轻型行走设备，若需要在非铺装路面使用可在此基础上加装锁止机构扩展功能。齿轮的轮毂部位做了减重孔设计，在保证结构强度的前提下降低整体转动惯量，减少动力传输过程中的惯量损耗，轴孔内部预留了花键安装位，可与半轴的外花键直接配合传递扭矩，不需要额外的键连接，装配效率更高。

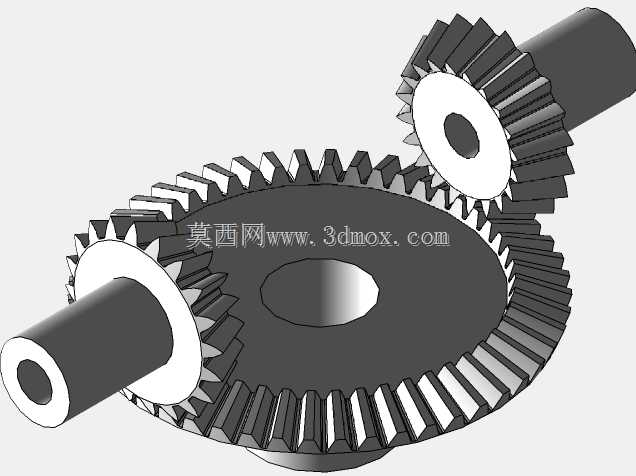

　　在三维建模过程中，每一个齿形都按照渐开线锥齿轮的生成逻辑做了精确拟合，齿顶圆、齿根圆的过渡圆角都按照实际加工工艺做了处理，避免出现应力集中的尖角结构，装配完成后做了干涉检查，确认齿轮在全行程啮合过程中不会出现齿面干涉、轴段与壳体碰擦的问题，可直接用于工程出图或3D打印样件验证。
