离心式涡轮转子结构设计方案

项目分类:3D模型 发布时间:2021-08-09 ID:226630
  • 离心式涡轮转子结构设计方案
  • 离心式涡轮转子结构设计方案
  • 离心式涡轮转子结构设计方案
  • 离心式涡轮转子结构设计方案
  • 离心式涡轮转子结构设计方案

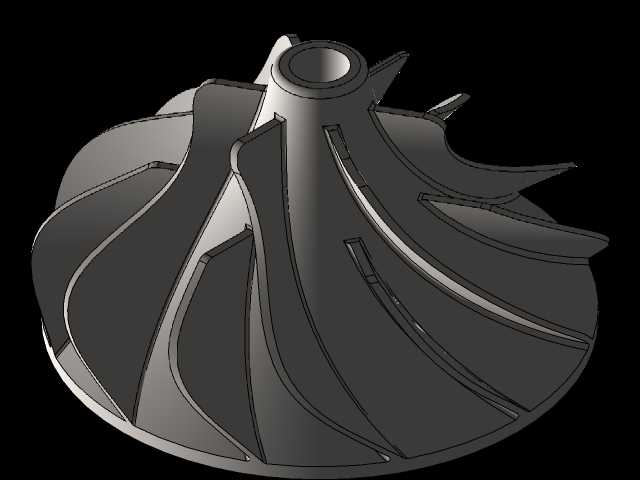

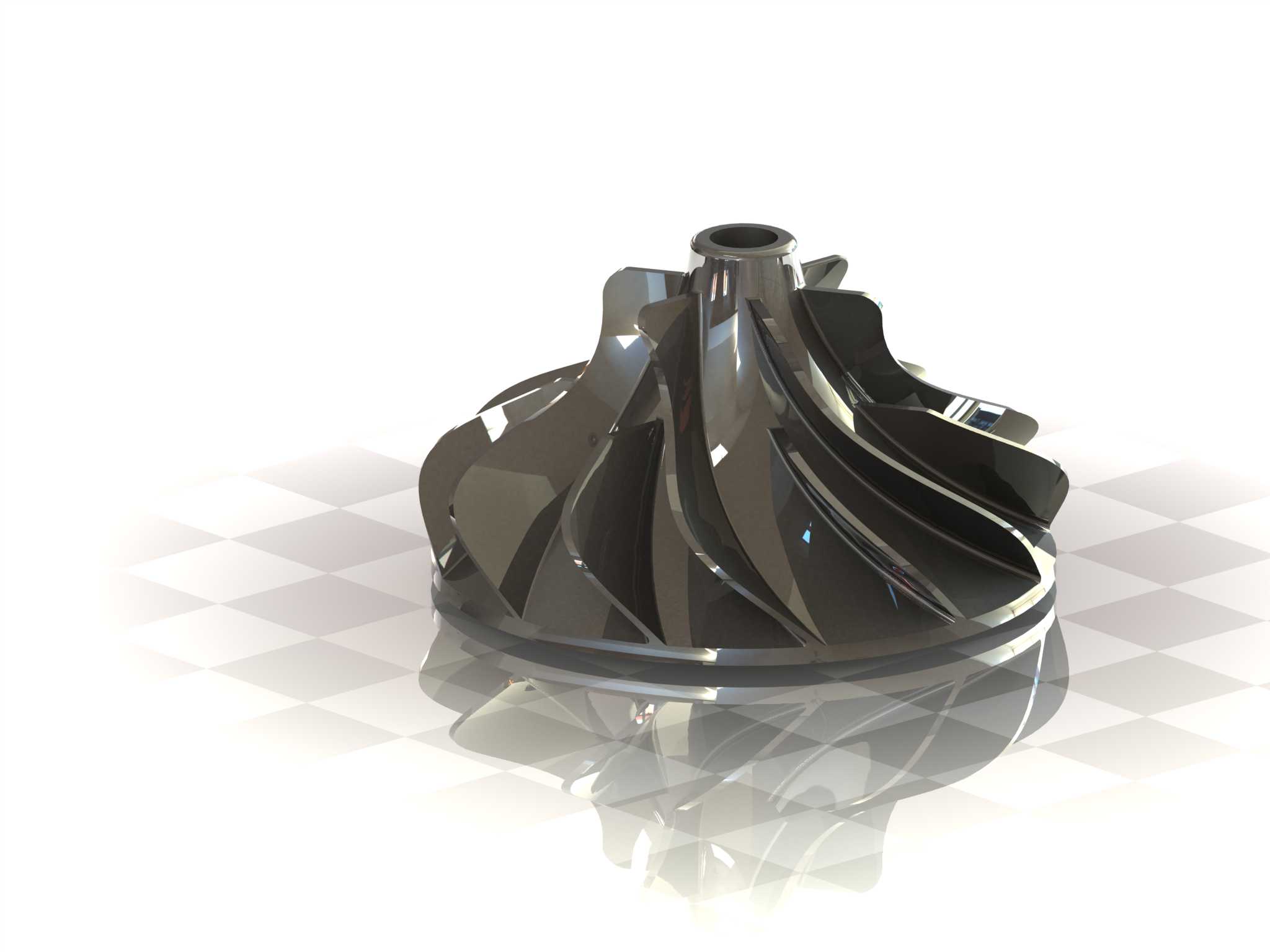

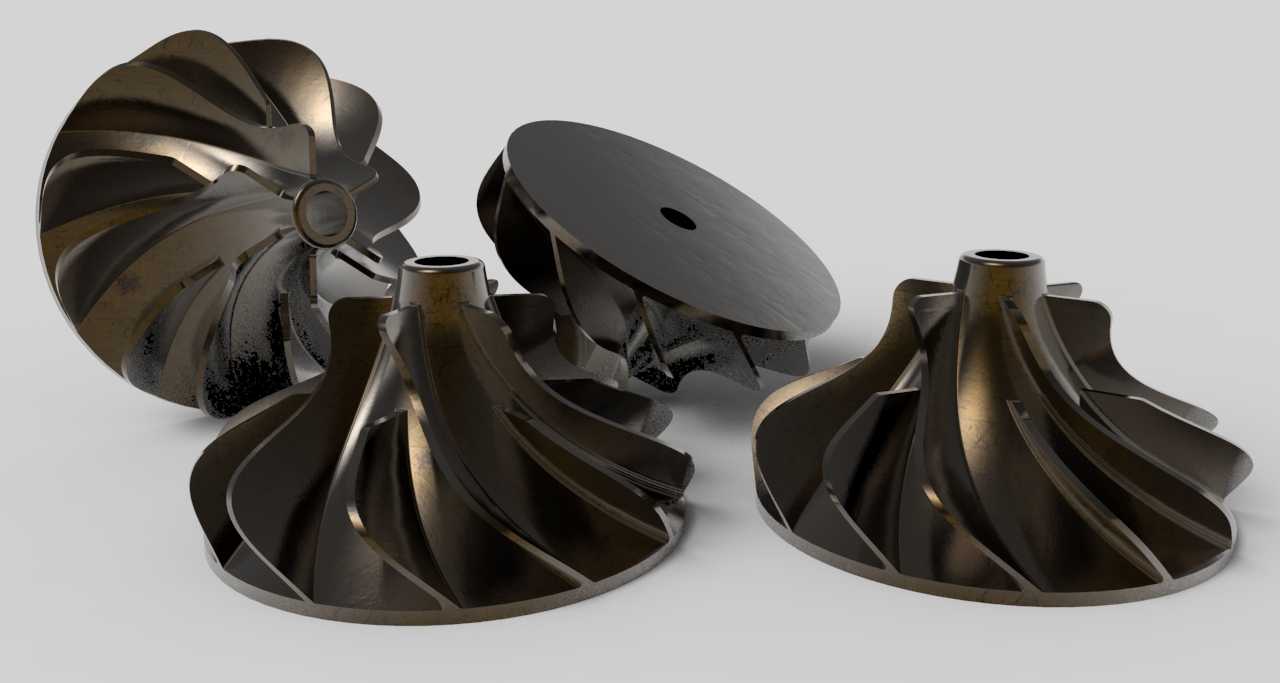

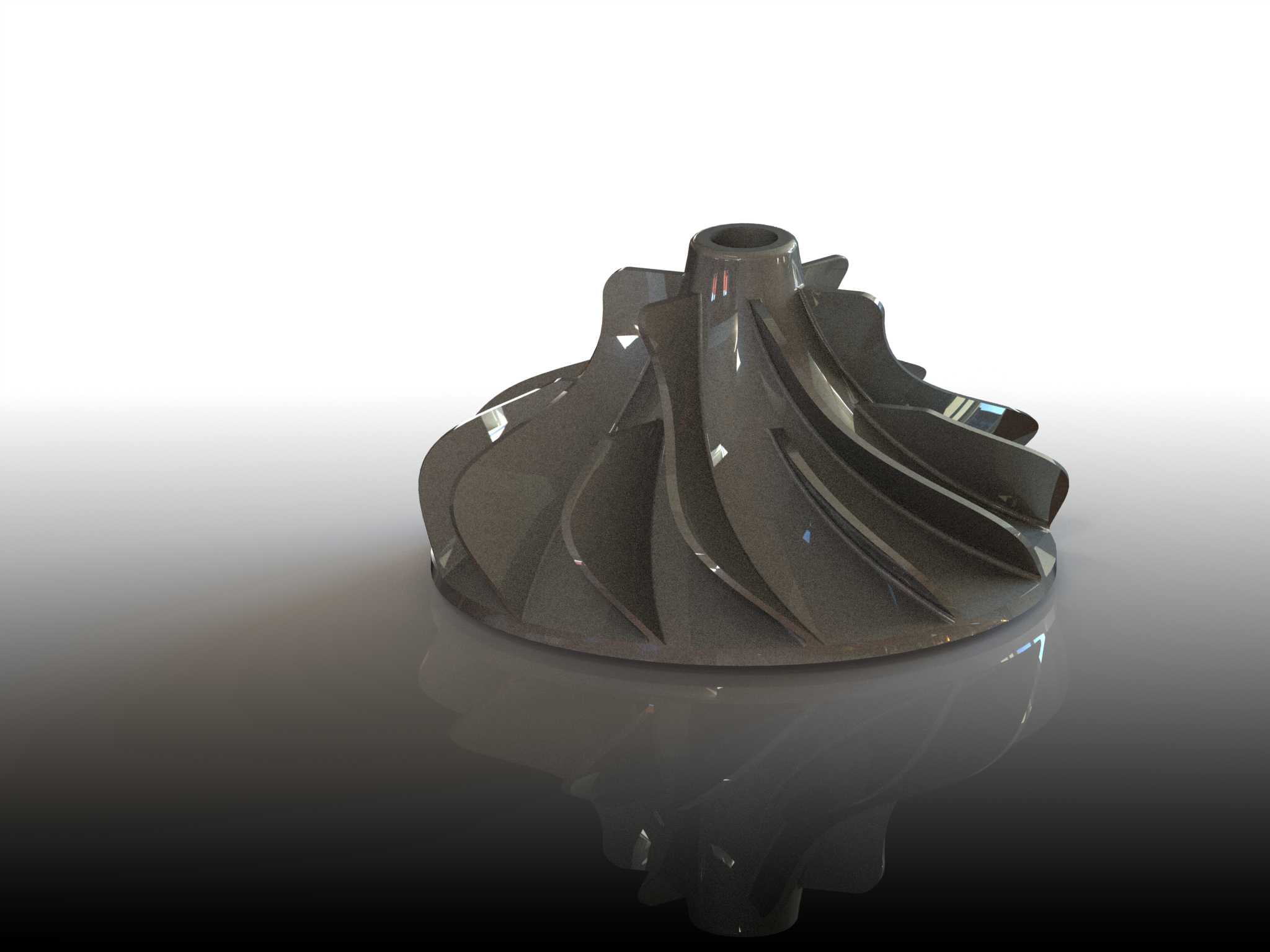

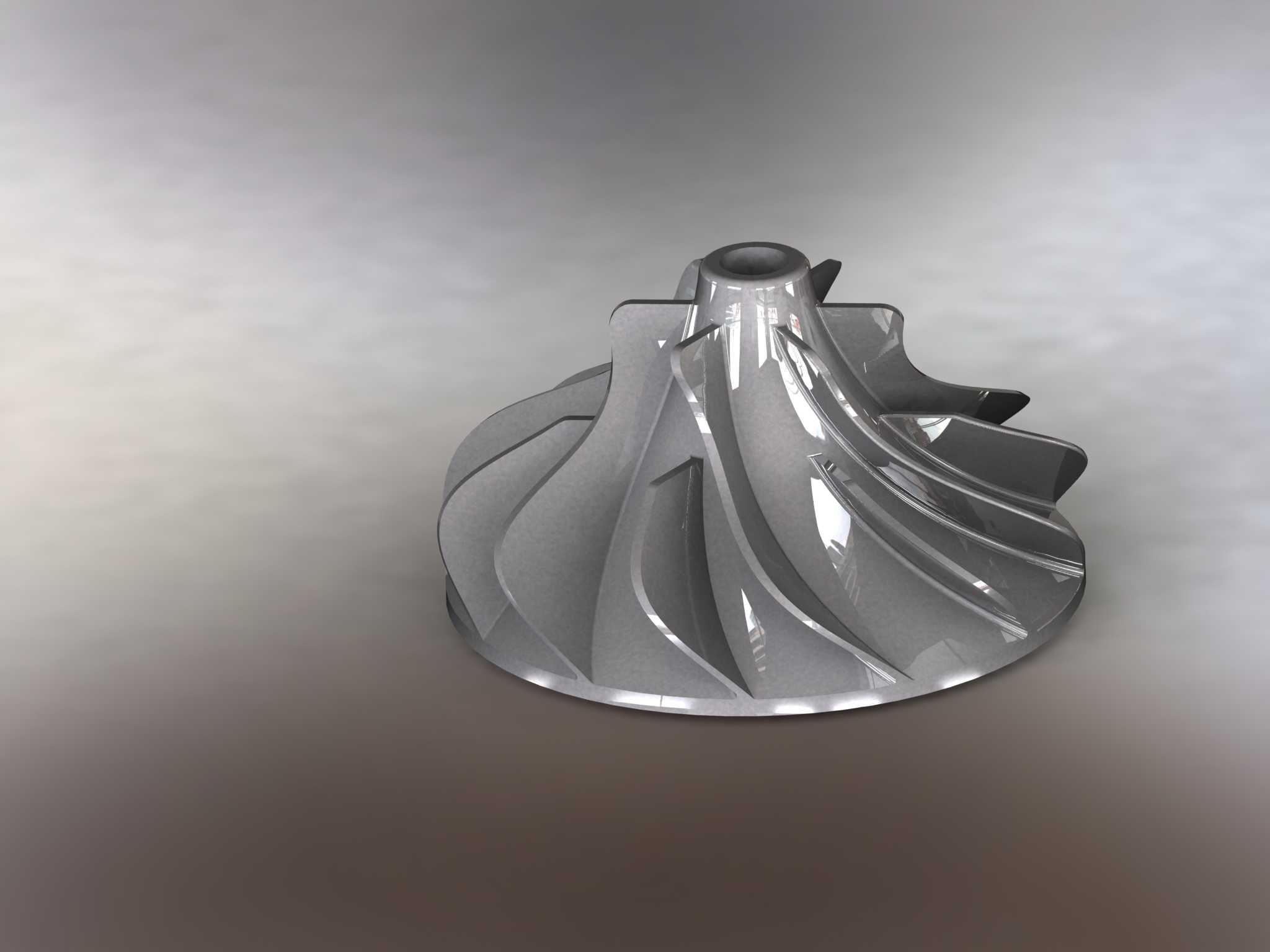

这款离心式涡轮转子是气动动力转换单元的核心做功部件,主要适配小功率喷气类动力设备、微型涡轮增压器以及高速流体输送装备的核心做功段,在实际工况中承担将流体动能与机械能相互转换的核心作用,当设备处于做功工况时,高速气流沿转子轴向进入叶轮流道,在曲面叶片的导向作用下沿径向甩出,过程中完成能量的传递与转换,直接决定整套动力单元的转换效率与运行稳定性。设计阶段首先围绕额定工况下的流体参数展开叶型推导,每一片叶片的曲面曲率都经过流道截面的连续校核,避免流道内出现紊流区与气流分离点,叶片前缘做了小圆角过渡处理,降低高速气流切入时的冲击损失,叶片尾缘则根据出口流速要求做了厚度收窄设计,减少气流流出时的尾迹涡流损失。转子整体采用一体化盘式结构,叶片与轮盘为一体式成型结构,不存在分体装配的连接间隙,从结构根源上消除了高转速下连接部件松脱的风险,轮盘中心设置有阶梯式安装轴孔,轴孔端面加工有定位止口,安装时可与动力输出轴的轴肩精准贴合,保证转子的回转同轴度控制在极小的公差范围内,避免高转速运行时出现偏心振动。轮盘的外缘厚度根据离心应力分布做了渐变处理,靠近中心轴孔的区域厚度更大,可承受高转速下自身质量产生的离心拉应力,向外缘延伸的过程中厚度逐步收窄,在保证结构强度的前提下尽可能降低转子整体转动惯量,提升动力响应速度。叶片的数量经过流道通流能力与气动效率的平衡计算,相邻叶片之间形成的流道截面沿气流流动方向平滑扩张,保证气流在流道内逐步完成动能到压力能的转换,不会出现局部流速突变引发的振动与噪声。安装边界方面,转子的轴向定位尺寸与轴孔配合公差严格匹配对应规格的高速轴承安装位,轮盘背面与壳体密封段的配合间隙经过精确计算,既保证转动过程中不会与静止壳体发生刮蹭,又能尽可能减小间隙处的流体泄漏损失,提升整体容积效率。实际应用中,这类转子可直接适配微型涡喷动力单元、小型工业离心风机、车用涡轮增压器的压气机端,也可根据工况参数调整叶型曲率与尺寸规格,适配不同流量、压比要求的流体输送场景,建模过程中所有曲面均保持G2连续,可直接导入仿真软件完成流场分析、应力校核以及后续的加工刀路生成,无需额外进行曲面修补处理。
