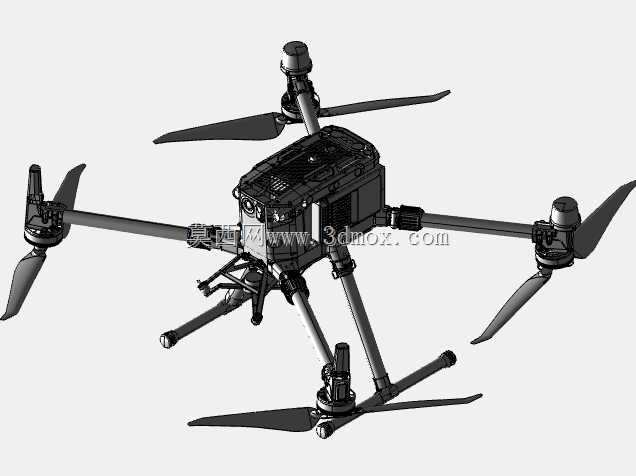

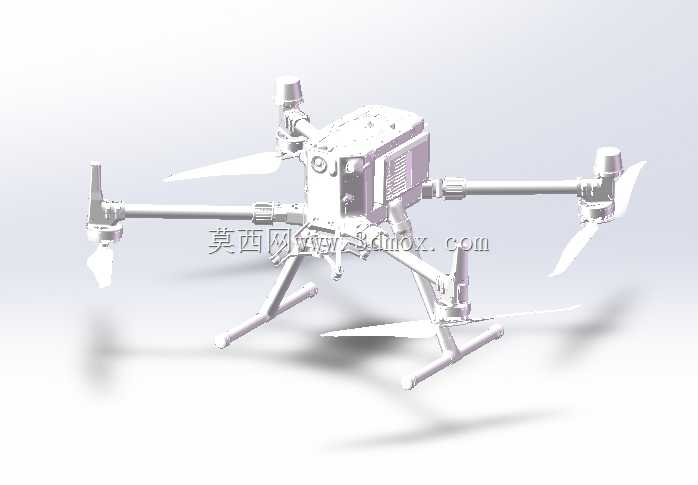

大疆M350RTK工业级四旋翼飞行平台结构

　　该飞行平台的结构设计围绕复杂工业场景的高负载、高可靠性作业需求展开，整体采用四旋翼共轴双桨的动力布局，机臂采用快拆折叠结构设计，在非作业状态下可将机臂向机身主体方向收拢，大幅缩小收纳状态的整体尺寸，便于作业人员通过车载、背负等方式完成跨区域转场运输，展开后机臂与机身主体通过楔形锁止结构完成刚性连接，锁止到位后可通过结构上的物理标识快速确认连接状态，避免飞行过程中出现连接松脱的风险。机身主体采用上置载荷舱、下置起落架的分层布局，核心的飞控模块、电源模块、RTK定位模块均集成在机身中部的密封舱段内，舱段接缝处采用导电密封胶条做IP防护处理，可在小雨、扬尘等复杂户外气象条件下稳定作业，不会因为外界水汽、粉尘侵入导致内部电路出现故障。

　　上置的载荷舱预留了标准化的快装接口，可根据不同作业场景的需求快速更换可见光相机、多光谱传感器、激光雷达、喊话器、探照灯等不同类型的作业载荷，接口处集成了供电与数据传输触点，更换载荷时无需额外接线，对准锁止后即可完成设备识别与连通，大幅缩短外场作业的准备时间。起落架采用高模量碳纤维管材拼接而成的门式结构，两个支腿分别布置在机身前后方向的两侧，支腿间距经过精准核算，既可以保证起降阶段的支撑稳定性，避免侧风环境下出现侧翻，同时预留了足够的下方净空空间，不会遮挡下置载荷的探测、拍摄视野，起落架与机身的连接位置设置了阻尼缓冲结构，可在硬着陆时吸收大部分冲击能量，避免冲击载荷直接传递到机身内部的精密电子元件上。

　　动力系统的电机安装座采用一体化铝合金铣削加工而成，电机座与机臂的连接位置做了加强筋结构优化，可承受大拉力输出时的交变载荷，避免长期飞行后出现结构疲劳裂纹，每个电机轴均配备了独立的电调模块，电调模块紧贴电机座的散热面布置，可通过金属结构将大负载运行时产生的热量快速散发到外界空气中，避免长时间高负荷作业时出现电调过热降频的问题。RTK定位模块的两个天线分别布置在机身顶部的前后两端，安装位置远离动力系统的电磁干扰源，可保证卫星信号接收的稳定性，结合双天线的定向解算，可在强磁干扰的城市峡谷、矿区、电力线路周边等区域实现厘米级的定位精度，同时为飞控系统提供精准的航向参考，避免出现航向漂移导致的航线偏移。机身前部集成了多组视觉避障传感器，传感器的探测范围覆盖了飞行平台的前后左右上下六个方向，传感器的安装角度经过反复校准，可在自动飞行过程中实时探测航线周边的障碍物，结合飞控内置的避障算法自动规划绕飞路径，避免在复杂作业环境下出现碰撞事故。从安装边界来看，该飞行平台展开后的横向尺寸可满足常规车载起降平台的放置要求，收拢后的尺寸可放入标准的航空运输防护箱内，载荷安装接口的安装孔位、承重阈值均做了明确的参数限定，第三方载荷开发时可直接参考该结构边界完成适配设计，无需额外做结构干涉校验。

　　在实际行业应用中，该飞行平台可适配测绘、电力巡检、应急救援、安防巡查等多个场景的作业需求：测绘作业时搭载激光雷达与正射相机，可快速完成大面积区域的三维点云采集与正射影像生成，相比传统人工测绘方式作业效率提升数十倍；电力巡检作业时搭载可见光与红外双光相机，可沿输电线路自主飞行，精准识别线路上的绝缘子破损、线夹过热等缺陷，无需作业人员登塔作业，大幅降低高空作业的安全风险；应急救援场景下可搭载喊话器与探照灯，在灾害发生后快速抵达作业区域，完成现场灾情侦察、受困人员定位等任务，为地面救援队伍提供实时的现场信息支撑。整个结构设计在减重与结构强度之间做了最优平衡，主体结构大量采用碳纤维复合材料与航空铝合金材料，在保证整体结构强度满足大负载飞行要求的前提下，尽可能降低机身自重，提升有效载荷的承载能力与续航时间，所有外露的结构件均做了阳极氧化或者哑光涂层处理，既可以提升结构件的抗腐蚀能力，也可避免作业时表面反光对下置相机的拍摄效果造成干扰。
