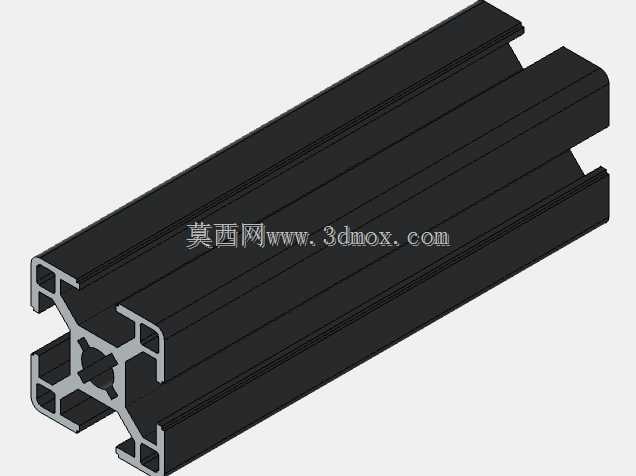

3030规格8毫米槽工业铝型材结构

　　这款30系列槽宽8mm的铝挤压型材，是轻型工业设备框架搭建场景里的常用基础构件，日常在桌面级小型自动化测试台、电子产线旁的物料周转挂架、实验室仪器安装支架、小型设备安全防护围挡的搭建中出镜率极高。区别于同截面尺寸的6mm槽欧标型材，8mm槽的设计能兼容更大规格的T型螺栓，在需要频繁调整附件位置、挂载重量略高的工位场景下，槽道配合紧固件的抗滑移性能更优，不会出现附件受侧向力后沿槽道移位的问题。

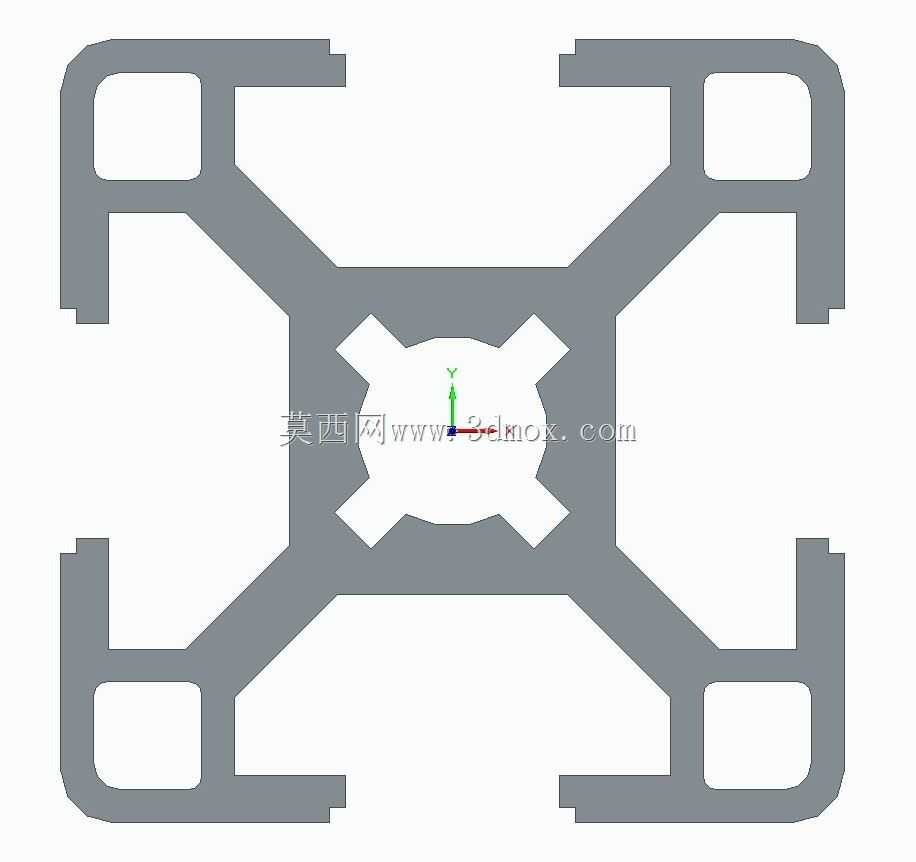

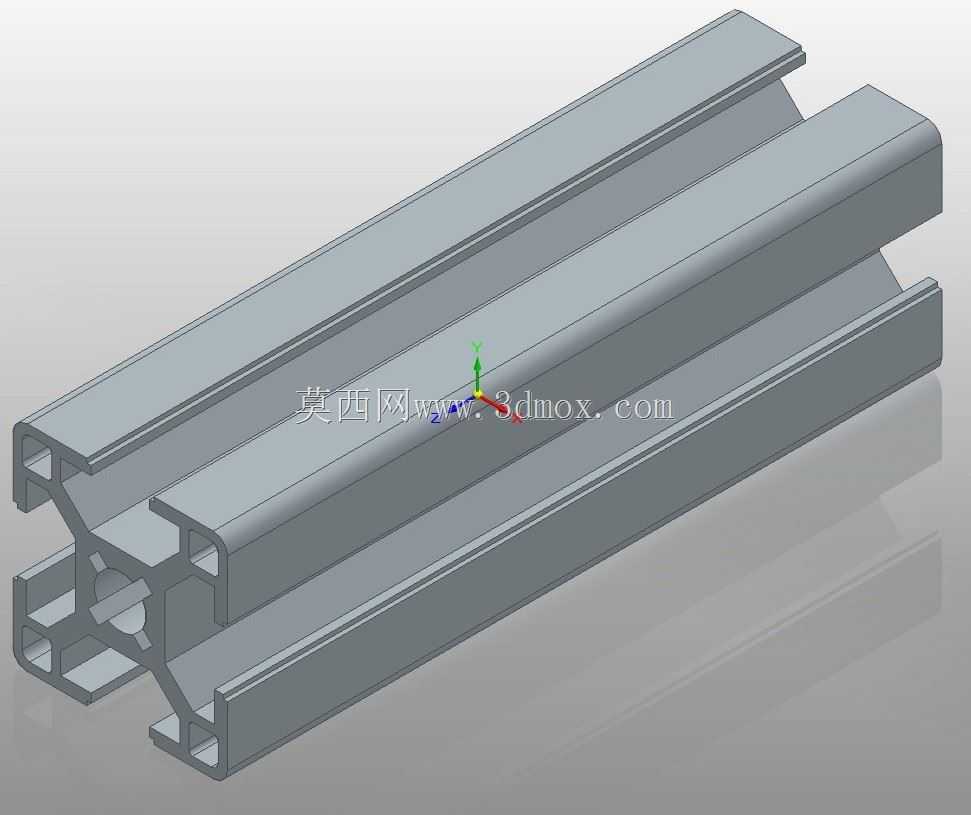

　　从截面结构来看，型材采用四腔体对称设计，四个方向均预留标准槽道，中心区域设置十字加强筋，在30x30mm的外轮廓尺寸下，既控制了单米重量，又保证了截面的抗弯、抗扭模量，单根1米长度的型材两端简支状态下，中部挂载15kg载荷时的绕度可控制在1.2mm以内，完全满足轻型框架的刚性要求。设计建模过程中，首先要严格控制槽道的核心尺寸：槽口宽度8mm的公差需控制在±0.2mm内，槽道内部的T型槽卡位尺寸要匹配对应M6、M8规格的T型螺栓头尺寸，保证螺栓头可顺利滑入槽道且旋转90度后能可靠卡紧，不会出现滑牙、脱出的问题；型材外轮廓的四个边角做R1.5的圆角处理，避免组装过程中锐边划伤操作人员，同时相邻型材直角拼接时，圆角不会出现干涉缝隙。

　　安装边界方面，型材端面可直接配套3030系列的端盖、脚轮连接板、角件等标准配件，采用角件连接时，相邻两根垂直拼接的型材，角件安装位不需要额外在型材上打孔，直接通过T型螺栓预紧后调整位置再锁死即可，组装效率比打孔攻丝的连接方式提升60%以上；如果需要在型材槽道内安装亚克力板、钣金防护板，可直接将板材插入槽道，配合专用的封边胶条即可固定，不需要额外做压条结构，能大幅简化防护结构的设计流程。在实际设备搭建中，这款型材常用来做小型检测设备的主体框架，搭配同系列的2020型材做内部元器件的安装横梁，槽道内可预埋走线槽，将设备的电源线、信号线全部隐藏在型材槽道内，既提升设备外观整洁度，又能避免线缆外露被剐蹭破损的风险。

　　建模时需要注意，型材的挤出方向拔模斜度控制在0.5度以内，保证长度方向任意截面的尺寸一致性，槽道内部的凸起卡位结构不能有倒扣，避免挤出生产时出现成型缺陷，同时型材两端的截面要保证与长度方向垂直，端面拼接时的缝隙可控制在0.1mm以内，不需要额外做铣端面加工就能满足组装精度要求。针对需要经常拆装调整的实验类设备框架，这款8mm槽的30型材比同尺寸的封闭型材灵活性更高，所有附件都可以沿槽道任意位置固定，调整设备布局时不需要拆解整个框架，只需要松开对应位置的T型螺栓即可移动附件位置，非常适合需要频繁迭代结构的研发类设备搭建场景。
