七寸电容触摸液晶显示模组结构设计

在嵌入式设备、小型工控终端、便携检测仪器的人机交互方案选型里，7英寸规格的触控显示屏一直是平衡显示面积、安装空间与交互体验的主流选择，这款带触摸功能的LCD显示模组，就是针对这类集成场景做的结构适配设计。从实际落地的集成需求来看，这类显示屏常被用在桌面级小型检测设备的操作面板、嵌入式工控机的人机交互端、开源硬件开发的项目显示终端，还有小型自助服务设备的操作界面载体，既要满足清晰的画面输出，也要支持直接的触控操作，省去外接输入设备的空间占用。

从功能配置上看，这款模组集成了显示与触摸两层功能结构，显示层面板分辨率为1024×600，能够覆盖常规工控界面、简易图形操作界面的显示需求，文字与基础图形的显示清晰度足够支撑日常操作交互，不会出现明显的颗粒感影响操作判断。触控层采用电容触摸方案，触控响应覆盖整个显示区域，不需要额外搭配按键或者鼠标就能完成界面点选、参数输入、滑动切换等操作，适配多数轻量化人机交互的操作逻辑。接口部分做了分区布局，单独设置了一路Micro USB接口专门用于触摸信号的传输，另一路Micro USB接口负责整板的供电输入，同时预留了HDMI接口用于视频信号的输入，这种接口分离的设计能够避免信号之间的干扰，也方便集成时的线束排布，不同功能的线束可以分开走线路径，减少整机组装时的线束交叉问题。

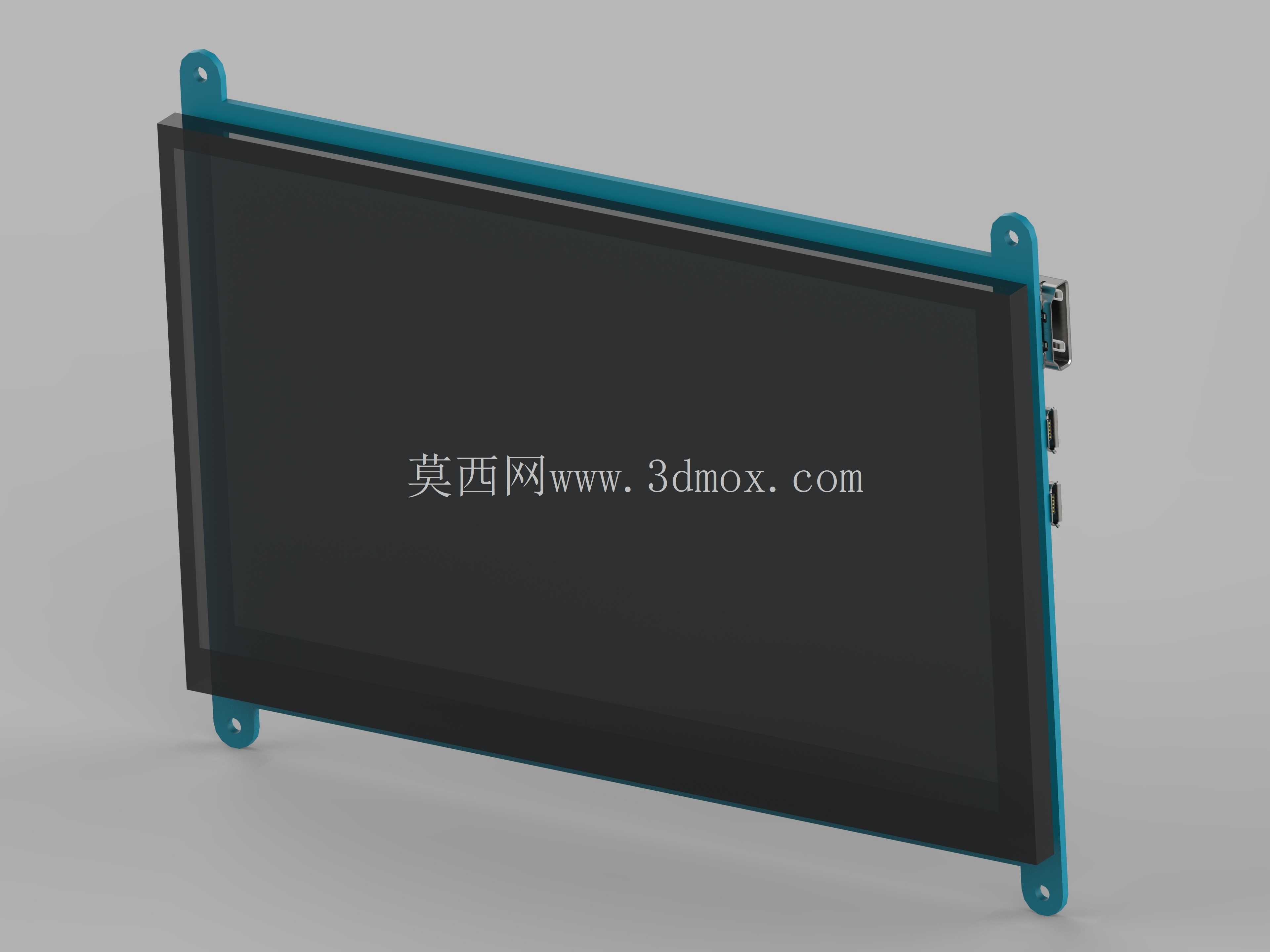

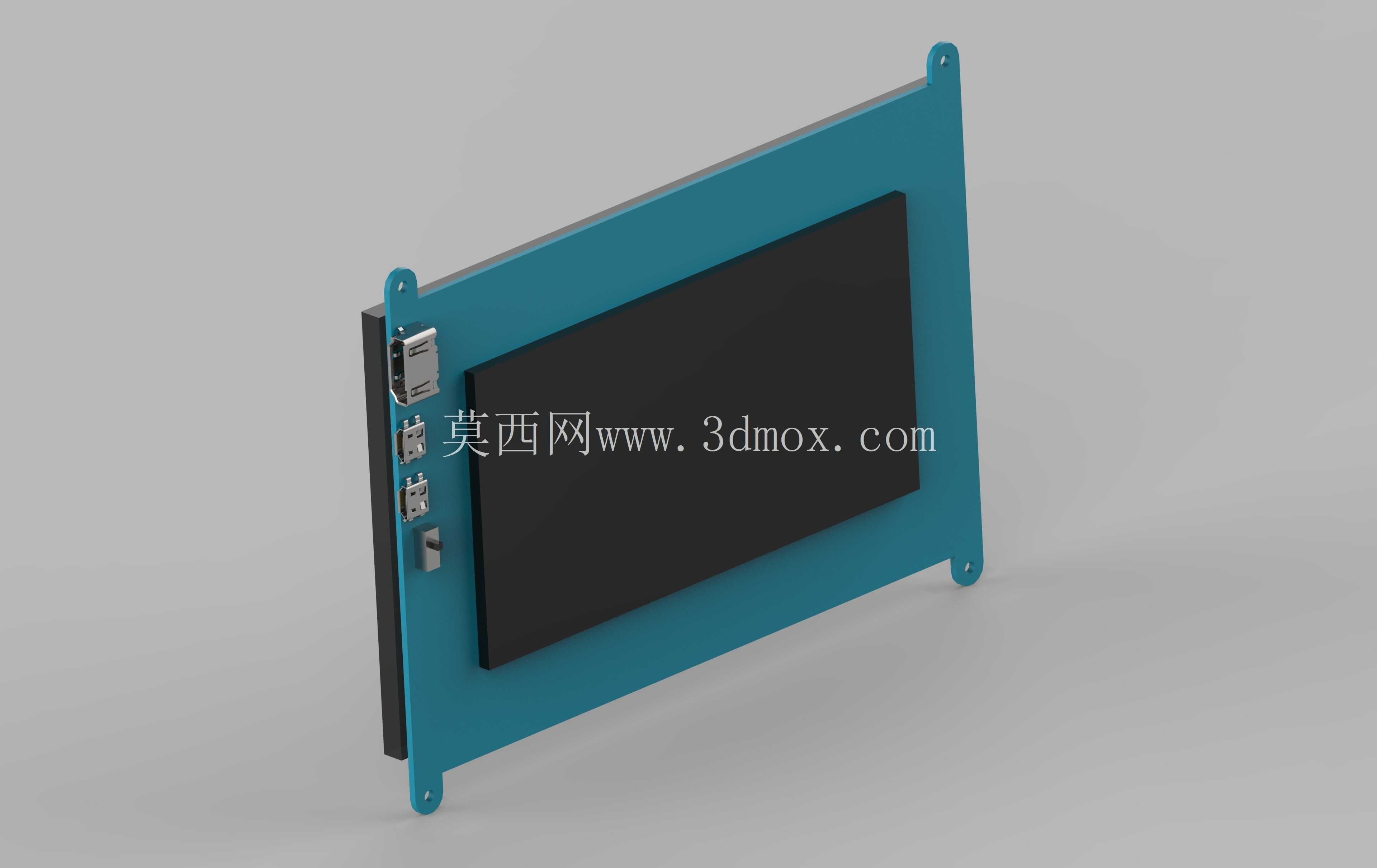

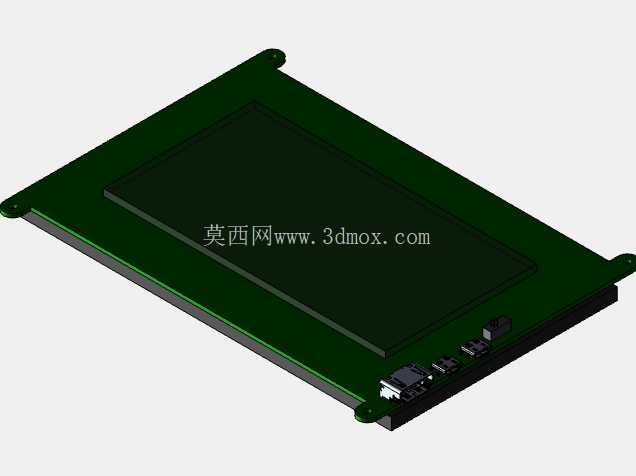

结构设计层面，整板采用PCB作为基底承载，显示面板通过边框压合固定在PCB正面，触摸层贴合在显示面板的外表面，整体做了一体化的封装处理，边缘的PCB板延伸出固定耳位，每个耳位上预留了标准的安装孔位，集成时可以直接通过螺丝将整个模组固定在设备的面板预留窗口处，不需要额外设计复杂的固定支架，降低集成端的结构设计工作量。板载的接口全部排布在PCB的同一侧边缘，集成时可以将接口对应设备内部的走线方向布置，避免接口朝向设备面板外侧影响外观，也方便内部线束的连接操作。PCB板上的元件全部做了贴装处理，没有突出的直插元件，整板的厚度控制在较低的水平，能够适配厚度空间有限的薄型设备安装需求，不会因为模组厚度过大挤占设备内部的其他元件安装空间。

安装边界的设计上，这款模组的显示区域居中布置，四周的PCB边框宽度均匀，设备面板做开孔设计时，只需要按照显示区域的尺寸预留可视窗口，边框部分可以直接压合在面板的内侧，通过固定耳位的螺丝锁紧就能实现稳固安装，同时边框与面板之间可以粘贴薄型泡棉胶条，起到防尘、缓冲的作用，避免设备使用过程中的振动导致模组松动，也能阻挡外部的灰尘从面板开孔缝隙进入设备内部。接口的位置距离板边有足够的插拔空间，插入HDMI接头与USB接头时不会和设备的内部结构件产生干涉，组装时不需要额外预留过多的操作空间，常规的设备内部腔体深度就能满足安装需求。

从实际选型适配的角度看，这款模组的结构设计充分考虑了中小设备集成的痛点，不需要额外做复杂的转接结构，标准的接口配置也能适配多数主流的主控板卡，不管是做工业控制终端的交互界面，还是做DIY项目的显示输出，亦或是小型智能设备的操作面板，都能快速完成结构适配，减少结构设计阶段的重复建模工作量，也能降低集成过程中出现结构干涉、接口不匹配的问题。整板的边角做了圆角处理，安装时不会划伤操作人员或者设备内部的线束，固定耳位的位置经过受力优化，螺丝锁紧后整板的受力均匀，不会出现局部翘起导致显示面板受力不均的问题，长期使用也不会因为固定应力出现显示异常的情况。
